タカチ電機工業

H53型窓開閉DINモジュールボックス

Name: H53型窓開閉DINモジュールボックス
Brand: タカチ電機工業
SKU: 222000228536
Rating: 4 (1 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 1,597円～3,350円特別価格

税込単価: 1,757円～3,685円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

【穴加工対応】SW汎用型プラスチックケース

4.7

通常価格(税別)： 176円 (税込価格：194円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

シールドプラスチックケース PFEシリーズ

通常価格(税別)： 2,224円 (税込価格：2,446円)

通常出荷日：2 日目

【特長】・DINレール（35mm）取付専用ボックスです。・前面パネルはライトグ...

詳細情報を確認する

端子台有無
端子台無し
材質
樹脂
サイズ
固定サイズ
外形寸法H 縦(高さ)
89.6
外形寸法D 奥行(厚み)
58
穴加工対応
特注のみ対応
形状
指定なし
基板・中板
無
保護機能（耐環境性）
無

未確定：候補が6型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

ビスなしで組立と分解が可能な窓開閉DINモジュールボックス

内部に取付ベースやプリント基板の取付けができる。

構成内容品一覧

構成内容品

照番	名称	個数	材質	色／表面処理
1	ボディー	1	PPO	グレー
2	ベース	1	PPO	グレー
3	ターミナルカバー※	2/6	PPO	グレー
4	前面パネル（Gタイプ）	1	PPO t2.5（H53−1MGのみt2.0）	グレー
4	前面パネル（Cタイプ）	1	ポリカーボネートt2.5（H53−1MGのみt2.0）	クリアー
5	ホック	1	PPO	ブラック・グレー(H53−1MGのみ）
6	スプリング（H53−1MGのみ）	1	鉄	亜鉛メッキ

※ターミナルカバーの個数はH53-9MGのみ6個使用。

H53外観寸法図

H53-1MG-□。

H53-2MG-□。
H53-3MG-□。

H53-4MG-□。

H53-6MG-□。

H53-9MG-□。

機種内容

※ □には色仕様のG(グレー）かC（クリアー）が入ります。

型番	W	H	D	a	b	c	自重（g）
型番	W	H	D	a	b	c	G仕様	C仕様
H53−1MG−□	17.5	89.6	58	12	40	14.6	26.6	26.6
H53−2MG−□	35.8	89.6	58	28	38	33	40.3	40.5
H53−3MG−□	52.8	89.6	58	45	38	50	51.6	51.8
H53−4MG−□	71	89.6	58	63	38	68	62.0	62.2
H53−6MG−□	106	89.6	58	98	38	−	85.2	85.9
H53−9MG−□	159.5	89.6	58	150	38	−	126.6	126.6

取付ベース・基板寸法図

取付位置図　※（）内の値はH53－1MGの数値

取付ベース・プリント基板サイズ及び取付位置

	w×h（取付位置A）	w×h（取付位置B）	w×h（取付位置C）
H53−1MG用	14.5×86.9	14.0×57.5	14.0×41.5
H53−2MG用	33.0×86.9	32.5×58.7	32.1×42
H53−3MG用	50.2×86.9	49.7×58.7	49.1×42
H53−4MG用	68.0×86.9	67.8×58.7	66.9×42
H53−6MG用	103.0×86.9	102.5×58.7	102.1×42
H53−9MG用	156.4×86.9	155.8×58.7	155.2×42

内部に取付ベースやプリント基板を取付ける際は下記の寸法を参考に。
取付ベースの板厚は1.5mm、プリント基板の板厚は1.6mmを使用。

H53構成部品図

H53用ボディー

H-53-1MG-□。

H-53-2MG・3MG-□。

H-53-4MG-□。

H-53-6MG-□。

H-53-9MG-□。

H53用ボディー部品内容

名称	材質	色／表面処理
ボディー	PPO	グレー

ケース型番	W	H	D
H53－1MG	17.5	89.6	57
H53－2MG	35.8	89.6	57
H53－3MG	52.8	89.6	57
H53－4MG	71	89.6	57
H53－6MG	106	89.6	57
H53－9MG	159.5	89.6	57

H53用ベース

H53用。

H53用ベース部品内容

名称	材質	色／表面処理
ベース	PPO	グレー

ケース型番	a	b	c
H53－1MG	89.6	17.5	10
H53－2MG	89.6	35.8	10
H53－3MG	89.6	52.8	10
H53－4MG	89.6	71	10
H53－6MG	89.6	106	10
H53－9MG	89.6	159.5	10

H53用ターミナルカバー

H53-1MG用。

H53-2〜9MG用。

H53用ターミナルカバー部品内容

名称	材質	色／表面処理
ターミナルカバー	PPO	グレー

ケース型番	a	b	c
H53－1MG	17.5	14	14.3
H53－2MG	35.5	30.2	13.8
H53－3MG・6MG・9MG	52.8	45.5	13.8
H53－4MG	70.5	64	13.8

H53-1MG用ホック。

名称	材質	色／表面処理
ホック	PPO	グレー

H53-1MG用スプリング（H53－1MGのみ使用）。

名称	材質	色／表面処理
スプリング	鉄	亜鉛メッキ

H53－2MG～9MG用ホック。

名称	材質	色／表面処理
ホック	PPO	ブラック

H53－1MG用　前面パネル。

名称	パネル仕様	材質	色／表面処理
前面パネル	Gタイプ	PPO	グレー
前面パネル	Cタイプ	ポリカーボネート	クリアー

H53－2MG～4MG用　前面パネル。

パネル仕様	材質	色／表面処理
Gタイプ	PPO	グレー
Cタイプ	ポリカーボネート	クリアー

ケース型番	a	b
H53－2MG	32	42
H53－3MG	49	42
H53－4MG	67	42

H53－6MG・9MG用　前面パネル。

パネル仕様	材質	色／表面処理
Gタイプ	PPO	グレー
Cタイプ	ポリカーボネート	クリアー

ケース型番	a	b
H53－6MG	102	42
H53－9MG	154	42

型番リスト

表示件数

型番

外形寸法W 横(幅)	設置	塗装色	代表規格	RoHS?	最小発注数量

17.5	屋内	グレー	なし	10	1個
35.8	屋内	グレー	なし	10	1個
52.8	屋内	グレー	なし	10	1個
71	屋内	グレー	なし	10	1個
106	屋内	グレー	なし	10	1個
159.5	屋内	グレー	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,597円 ( 1,757円 )	2日目
2,203円 ( 2,423円 )	2日目
2,384円 ( 2,622円 )	2日目
2,382円1,667円 ( 1,834円 )	在庫品1日目当日出荷可能
2,572円 ( 2,829円 )	2日目
3,350円 ( 3,685円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・DINレール（35mm）取付専用ボックスです。
・前面パネルはライトグレー・クリアーの2種類の中から選択可能。
・内部に取付ベースやプリント基板の取付けが可能。
・取付ベースの板厚は1.5mm、プリント基板の板厚は1.6mmを使用して下さい。
・材質はPPOでUL94V-0規格。
【用途】
・DINレールへ取付が簡単で、ビスなしで組立・分解が可能です。

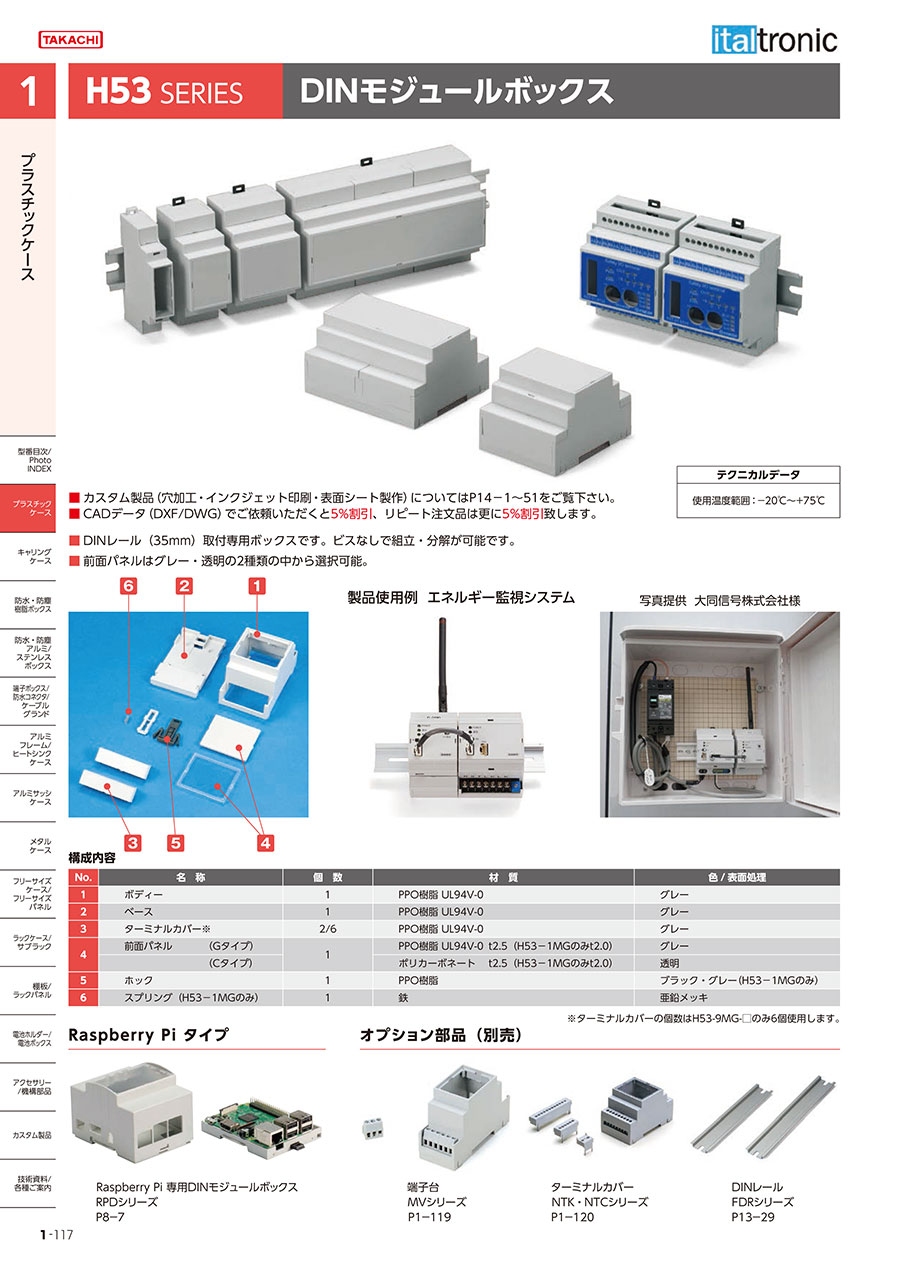

カタログ
