特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

メンテナンスが容易で様々な用途に使用できるアルミボックス

製品仕様

Nタイプ鍵無

Kタイプ鍵付

製品仕様

GS
パネル : シルバー
フレーム : シルバー
コーナー : グレー
平面ハンドル : シルバー

BS
パネル : シルバー
フレーム : シルバー
コーナー : ブラック
平面ハンドル : シルバー

BX
パネル : シルバー
フレーム :ブラック
コーナー : ブラック
平面ハンドル : ブラック

BB
パネル : ブラック
フレーム : ブラック
コーナー : ブラック
平面ハンドル : ブラック

FCW外観寸法図

平面ハンドル1ヶ・ヒンジ2点止め仕様

FCW-30-50、-40-50、-40-60以外のサイズはこちらの仕様。

平面ハンドル2ヶ・ヒンジ3点止め仕様

FCW-30-50、-40-50、-40-60のみこちらの仕様。

内部有効寸法

W方向図

D方向図

ケース高さ H	a	b	c	e
37.9	36.9	21.4	16	31.5
50.4	49.4	20	13.2	44
62.9	61.9	32.5	25.7	56.5
75.4	74.4	45	38.2	69
100.4	99.4	70	63.2	94
125.4	124.4	95	88.2	119
150.4	149.4	120	113.2	144

製品仕様

※ □にはそれぞれハンドルタイプ（N・K）、ボックス色仕様（GS・BS・BX・BB）が入ります。

型番	H	W	D	自重（kg）	ハンドル/ヒンジ個数
FCW5－15－20□□	50.4	150	200	0.69	1/2
FCW5－15－25□□	50.4	150	250	0.80	1/2
FCW5－20－15□□	50.4	200	150	0.69	1/2
FCW5－20－20□□	50.4	200	200	0.83	1/2
FCW5－20－25□□	50.4	200	250	0.97	1/2
FCW5－20－30□□	50.4	200	300	1.11	1/2
FCW5－25－25□□	50.4	250	250	1.14	1/2
FCW5－25－30□□	50.4	250	300	1.30	1/2
FCW5－25－40□□	50.4	250	400	1.63	1/2
FCW5－30－20□□	50.4	300	200	1.11	1/2
FCW5－30－30□□	50.4	300	300	1.50	1/2
FCW5－30－40□□	50.4	300	400	1.87	1/2
FCW5－30－50□□	50.4	300	500	2.28	2/3
FCW5－35－25□□	50.4	350	250	1.47	1/2
FCW5－40－30□□	50.4	400	300	1.88	1/2
FCW5－40－40□□	50.4	400	400	2.37	1/2
FCW5－40－50□□	50.4	400	500	2.82	2/3
FCW5－40－60□□	50.4	400	600	3.28	2/3
FCW6－15－20□□	62.9	150	200	0.72	1/2
FCW6－15－25□□	62.9	150	250	0.84	1/2
FCW6－20－15□□	62.9	200	150	0.72	1/2
FCW6－20－20□□	62.9	200	200	0.86	1/2
FCW6－20－25□□	62.9	200	250	1.01	1/2
FCW6－20－30□□	62.9	200	300	1.16	1/2
FCW6－25－25□□	62.9	250	250	1.18	1/2
FCW6－25－30□□	62.9	250	300	1.35	1/2
FCW6－25－40□□	62.9	250	400	1.69	1/2
FCW6－30－20□□	62.9	300	200	1.16	1/2
FCW6－30－30□□	62.9	300	300	1.55	1/2
FCW6－30－40□□	62.9	300	400	1.93	1/2
FCW6－30－50□□	62.9	300	500	2.35	2/3
FCW6－35－25□□	62.9	350	250	1.46	1/2
FCW6－40－30□□	62.9	400	300	1.94	1/2
FCW6－40－40□□	62.9	400	400	2.44	1/2
FCW6－40－50□□	62.9	400	500	2.94	2/3
FCW6－40－60□□	62.9	400	600	3.36	2/3
FCW8－15－20□□	75.4	150	200	0.76	1/2
FCW8－15－25□□	75.4	150	250	0.88	1/2
FCW8－20－15□□	75.4	200	150	0.76	1/2
FCW8－20－20□□	75.4	200	200	0.91	1/2
FCW8－20－25□□	75.4	200	250	1.06	1/2
FCW8－20－30□□	75.4	200	300	1.21	1/2
FCW8－25－25□□	75.4	250	250	1.24	1/2
FCW8－25－30□□	75.4	250	300	1.41	1/2
FCW8－25－40□□	75.4	250	400	1.76	1/2
FCW8－30－20□□	75.4	300	200	1.21	1/2
FCW8－30－30□□	75.4	300	300	1.62	1/2
FCW8－30－40□□	75.4	300	400	2.02	1/2
FCW8－30－50□□	75.4	300	500	2.44	2/3
FCW8－35－25□□	75.4	350	250	1.59	1/2
FCW8－40－30□□	75.4	400	300	2.02	1/2
FCW8－40－40□□	75.4	400	400	2.53	1/2
FCW8－40－50□□	75.4	400	500	3.05	2/3
FCW8－40－60□□	75.4	400	600	3.47	2/3

型番	H	W	D	自重（kg）	ハンドル/ヒンジ個数
FCW10－15－20□□	100.4	150	200	0.83	1/2
FCW10－15－25□□	100.4	150	250	0.97	1/2
FCW10－20－15□□	100.4	200	150	0.83	1/2
FCW10－20－20□□	100.4	200	200	1	1/2
FCW10－20－25□□	100.4	200	250	1.17	1/2
FCW10－20－30□□	100.4	200	300	1.33	1/2
FCW10－25－25□□	100.4	250	250	1.36	1/2
FCW10－25－30□□	100.4	250	300	1.55	1/2
FCW10－25－40□□	100.4	250	400	1.93	1/2
FCW10－30－20□□	100.4	300	200	1.34	1/2
FCW10－30－30□□	100.4	300	300	1.77	1/2
FCW10－30－40□□	100.4	300	400	2.2	1/2
FCW10－30－50□□	100.4	300	500	2.64	2/3
FCW10－35－25□□	100.4	350	250	1.74	1/2
FCW10－40－30□□	100.4	400	300	2.21	1/2
FCW10－40－40□□	100.4	400	400	2.74	1/2
FCW10－40－50□□	100.4	400	500	3.27	2/3
FCW10－40－60□□	100.4	400	600	3.71	2/3
FCW13－15－20□□	125.4	150	200	0.89	1/2
FCW13－15－25□□	125.4	150	250	1.04	1/2
FCW13－20－15□□	125.4	200	150	0.89	1/2
FCW13－20－20□□	125.4	200	200	1.06	1/2
FCW13－20－25□□	125.4	200	250	1.32	1/2
FCW13－20－30□□	125.4	200	300	1.41	1/2
FCW13－25－25□□	125.4	250	250	1.44	1/2
FCW13－25－30□□	125.4	250	300	1.63	1/2
FCW13－25－40□□	125.4	250	400	2.02	1/2
FCW13－30－20□□	125.4	300	200	1.41	1/2
FCW13－30－30□□	125.4	300	300	1.94	1/2
FCW13－30－40□□	125.4	300	400	2.3	1/2
FCW13－30－50□□	125.4	300	500	2.74	2/3
FCW13－35－25□□	125.4	350	250	1.83	1/2
FCW13－40－30□□	125.4	400	300	2.3	1/2
FCW13－40－40□□	125.4	400	400	2.86	1/2
FCW13－40－50□□	125.4	400	500	3.39	2/3
FCW13－40－60□□	125.4	400	600	3.84	2/3
FCW15－15－20□□	150.4	150	200	0.96	1/2
FCW15－15－25□□	150.4	150	250	1.07	1/2
FCW15－20－15□□	150.4	200	150	0.91	1/2
FCW15－20－20□□	150.4	200	200	1.18	1/2
FCW15－20－25□□	150.4	200	250	1.37	1/2
FCW15－20－30□□	150.4	200	300	1.57	1/2
FCW15－25－25□□	150.4	250	250	1.59	1/2
FCW15－25－30□□	150.4	250	300	1.8	1/2
FCW15－25－40□□	150.4	250	400	2.23	1/2
FCW15－30－20□□	150.4	300	200	1.57	1/2
FCW15－30－30□□	150.4	300	300	2.05	1/2
FCW15－30－40□□	150.4	300	400	2.53	1/2
FCW15－30－50□□	150.4	300	500	2.99	2/3
FCW15－35－25□□	150.4	350	250	2.02	1/2
FCW15－40－30□□	150.4	400	300	2.53	1/2
FCW15－40－40□□	150.4	400	400	3.12	1/2
FCW15－40－50□□	150.4	400	500	3.68	2/3
FCW15－40－60□□	150.4	400	600	4.14	2/3

型番リスト

表示件数

...

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	塗装色	鍵	RoHS?	最小発注数量

150	50.4	200	シルバー/ブラック	有	10	1個
150	50.4	200	シルバー/グレー	有	10	1個
150	50.4	200	シルバー/ブラック	無	10	1個
150	50.4	200	シルバー/グレー	無	10	1個
150	50.4	250	シルバー/ブラック	有	10	1個
150	50.4	250	シルバー/グレー	有	10	1個
150	50.4	250	シルバー/ブラック	無	10	1個
150	50.4	250	シルバー/グレー	無	10	1個
200	50.4	150	シルバー/ブラック	有	10	1個
200	50.4	150	シルバー/グレー	有	10	1個
200	50.4	150	シルバー/ブラック	無	10	1個
200	50.4	150	シルバー/グレー	無	10	1個
200	50.4	200	シルバー/ブラック	有	10	1個
200	50.4	200	シルバー/グレー	有	10	1個
200	50.4	200	シルバー/ブラック	無	10	1個
200	50.4	200	シルバー/グレー	無	10	1個
200	50.4	250	シルバー/ブラック	有	10	1個
200	50.4	250	シルバー/グレー	有	10	1個
200	50.4	250	シルバー/ブラック	無	10	1個
200	50.4	250	シルバー/グレー	無	10	1個
200	50.4	300	シルバー/ブラック	有	10	1個
200	50.4	300	シルバー/グレー	有	10	1個
200	50.4	300	シルバー/ブラック	無	10	1個
200	50.4	300	シルバー/グレー	無	10	1個
250	50.4	250	シルバー/ブラック	有	10	1個
250	50.4	250	シルバー/グレー	有	10	1個
250	50.4	250	シルバー/ブラック	無	10	1個
250	50.4	250	シルバー/グレー	無	10	1個
250	50.4	300	シルバー/ブラック	有	10	1個
250	50.4	300	シルバー/グレー	有	10	1個
250	50.4	300	シルバー/ブラック	無	10	1個
250	50.4	300	シルバー/グレー	無	10	1個
250	50.4	400	シルバー/ブラック	有	10	1個
250	50.4	400	シルバー/グレー	有	10	1個
250	50.4	400	シルバー/ブラック	無	10	1個
250	50.4	400	シルバー/グレー	無	10	1個
300	50.4	200	シルバー/ブラック	有	10	1個
300	50.4	200	シルバー/グレー	有	10	1個
300	50.4	200	シルバー/ブラック	無	10	1個
300	50.4	200	シルバー/グレー	無	10	1個
300	50.4	300	シルバー/ブラック	有	10	1個
300	50.4	300	シルバー/グレー	有	10	1個
300	50.4	300	シルバー/ブラック	無	10	1個
300	50.4	300	シルバー/グレー	無	10	1個
300	50.4	400	シルバー/ブラック	有	10	1個
300	50.4	400	シルバー/グレー	有	10	1個
300	50.4	400	シルバー/ブラック	無	10	1個
300	50.4	400	シルバー/グレー	無	10	1個
300	50.4	500	シルバー/ブラック	有	10	1個
300	50.4	500	シルバー/グレー	有	10	1個
300	50.4	500	シルバー/ブラック	無	10	1個
300	50.4	500	シルバー/グレー	無	10	1個
350	50.4	250	シルバー/ブラック	有	10	1個
350	50.4	250	シルバー/グレー	有	10	1個
350	50.4	250	シルバー/ブラック	無	10	1個
350	50.4	250	シルバー/グレー	無	10	1個
400	50.4	300	シルバー/ブラック	有	10	1個
400	50.4	300	シルバー/グレー	有	10	1個
400	50.4	300	シルバー/ブラック	無	10	1個
400	50.4	300	シルバー/グレー	無	10	1個

通常単価(税別) (税込単価)	通常出荷日

8,174円 ( 8,991円 )	2日目
8,174円 ( 8,991円 )	2日目
8,541円 ( 9,395円 )	2日目
7,938円 ( 8,732円 )	2日目
8,628円 ( 9,491円 )	2日目
8,628円 ( 9,491円 )	2日目
8,398円 ( 9,238円 )	2日目
9,022円 ( 9,924円 )	2日目
8,174円 ( 8,991円 )	2日目
8,174円 ( 8,991円 )	2日目
7,938円 ( 8,732円 )	2日目
7,938円 ( 8,732円 )	2日目
8,632円 ( 9,495円 )	2日目
8,632円 ( 9,495円 )	2日目
8,419円 ( 9,261円 )	2日目
8,419円 ( 9,261円 )	2日目
9,283円 ( 10,211円 )	2日目
9,283円 ( 10,211円 )	2日目
9,060円 ( 9,966円 )	2日目
9,060円 ( 9,966円 )	2日目
9,691円 ( 10,660円 )	2日目
9,691円 ( 10,660円 )	2日目
9,466円 ( 10,413円 )	2日目
9,466円 ( 10,413円 )	2日目
9,883円 ( 10,871円 )	2日目
9,883円 ( 10,871円 )	2日目
9,684円 ( 10,652円 )	2日目
9,684円 ( 10,652円 )	2日目
10,418円 ( 11,460円 )	2日目
10,418円 ( 11,460円 )	2日目
10,183円 ( 11,201円 )	2日目
10,183円 ( 11,201円 )	2日目
11,834円 ( 13,017円 )	2日目
11,834円 ( 13,017円 )	2日目
11,610円 ( 12,771円 )	2日目
11,610円 ( 12,771円 )	2日目
9,744円 ( 10,718円 )	2日目
9,744円 ( 10,718円 )	2日目
10,556円 ( 11,612円 )	2日目
9,519円 ( 10,471円 )	2日目
11,358円 ( 12,494円 )	2日目
11,358円 ( 12,494円 )	2日目
11,132円 ( 12,245円 )	2日目
11,132円 ( 12,245円 )	2日目
12,981円 ( 14,279円 )	2日目
12,981円 ( 14,279円 )	2日目
12,755円 ( 14,031円 )	2日目
12,755円 ( 14,031円 )	2日目
16,838円 ( 18,522円 )	2日目
16,838円 ( 18,522円 )	2日目
16,400円 ( 18,040円 )	2日目
16,400円 ( 18,040円 )	2日目
11,643円 ( 12,807円 )	2日目
11,643円 ( 12,807円 )	2日目
11,412円 ( 12,553円 )	2日目
11,412円 ( 12,553円 )	2日目
12,977円 ( 14,275円 )	2日目
12,977円 ( 14,275円 )	2日目
12,735円 ( 14,009円 )	2日目
12,735円 ( 14,009円 )	2日目

...

基本情報

基本情報

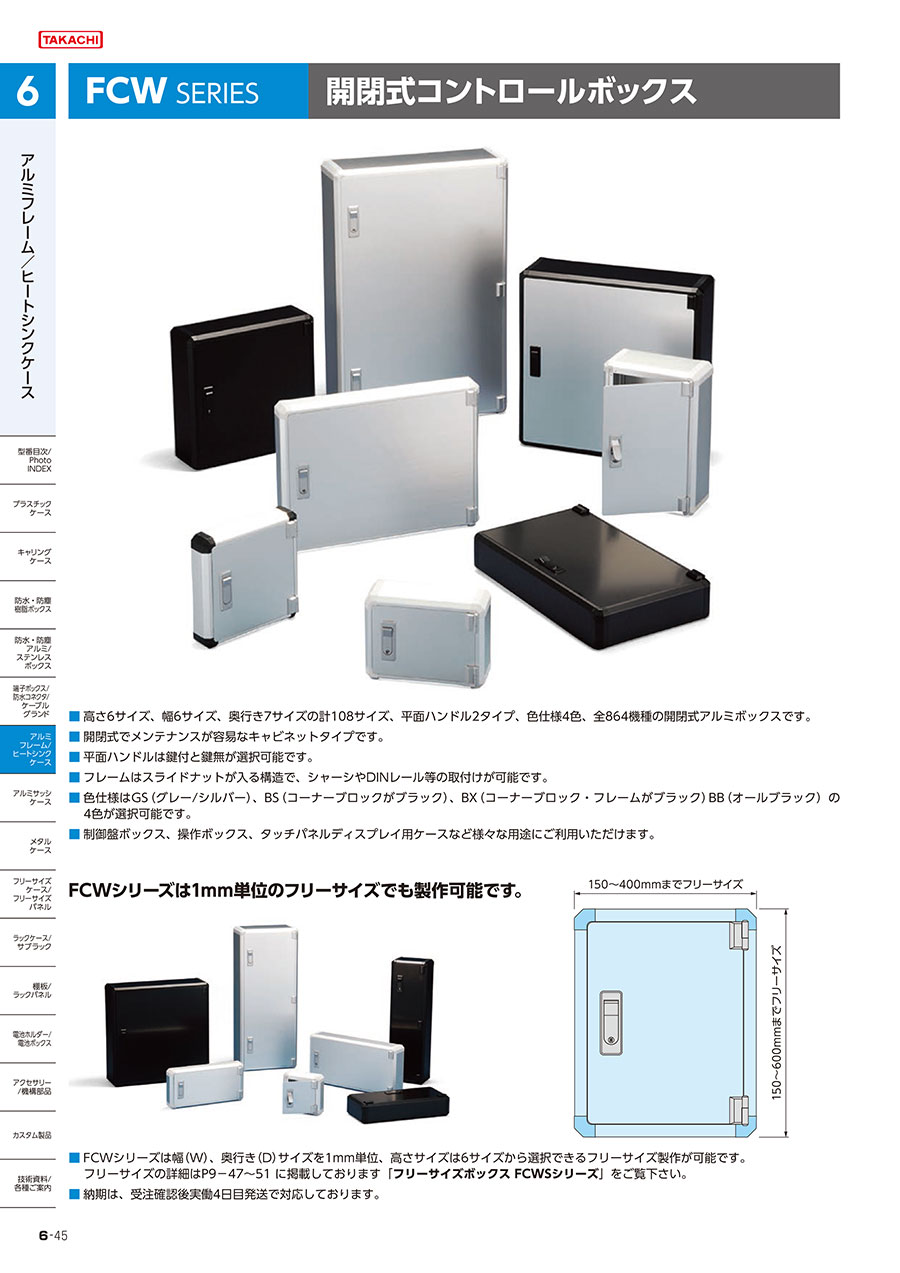

ラインナップが豊富でメンテナンスが容易なアルミボックス。
【特長】
・高さ6サイズ、幅6サイズ、奥行き7サイズの計108サイズ、平面ハンドル2タイプ、色仕様4色、全864機種の開閉式アルミボックスです。
・開閉式でメンテナンスが容易なキャビネットタイプです。
・平面ハンドルは鍵付と鍵無が選択可能です。
・フレームはスライドナットが入る構造で、シャーシやDINレール等の取付が可能です。
・色仕様はGS（グレー／シルバー）、BS（コーナーブロックがブラック）、BX（コーナーブロック・フレームがブラック）BB（オールブラック）の4色が選択可能です。
【用途】
・制御盤ボックス、操作ボックス、タッチパネルディスプレイ用ケースなど様々な用途にご利用いただけます。
