タカチ電機工業

CF型傾斜コントロールボックス

Name: CF型傾斜コントロールボックス
Brand: タカチ電機工業
SKU: 222000228480
Rating: 4 (3 reviews)

カタログ |

一部SALE 2025/12/26まで
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（3件）

通常単価(税別): 2,345円～12,246円特別価格

税込単価: 2,580円～13,471円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

TS型傾斜ケース

4.4

通常価格(税別)： 1,060円 (税込価格：1,166円)

通常出荷日：2 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

フランジ足付アルミケース EXEFシリーズ（EMCシールドタイプ）

通常価格(税別)： 2,216円 (税込価格：2,438円)

通常出荷日：2 日目

10°の傾斜角で操作しやすくスッキリしたデザインのボックス。【特長】・パネル構...

詳細情報を確認する

端子台有無
端子台無し
材質
アルミ
サイズ
固定サイズ
穴加工対応
特注のみ対応
形状
パネル型
設置
屋内
基板・中板
無
保護機能（耐環境性）
無
代表規格
なし

未確定：候補が37型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

製品仕様変更のお知らせ

特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

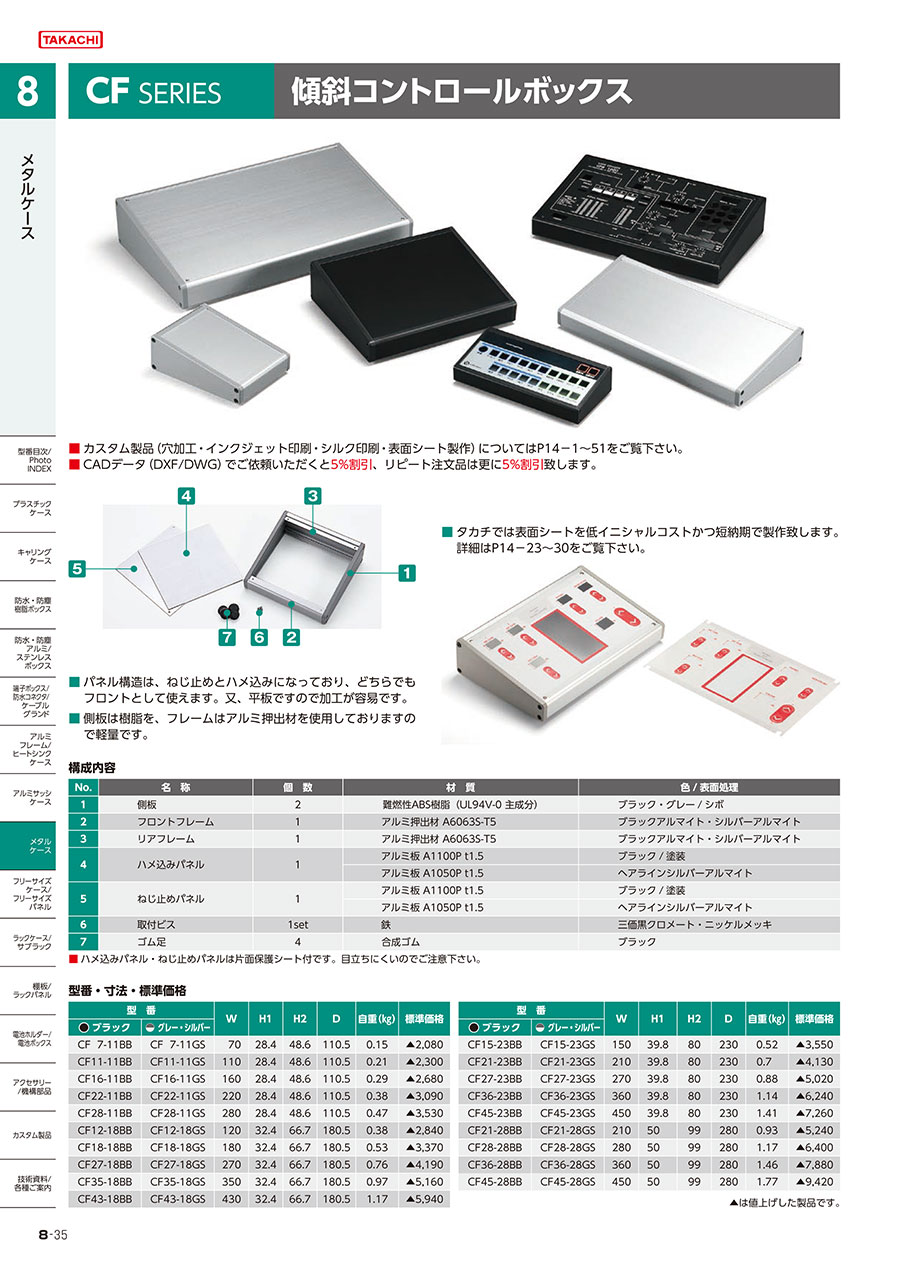

平板で加工が容易にできる傾斜コントロールボックス CFシリーズの構成内容

CFシリーズの構成内容

照番	名称	個数	材質	色／表面処理
1	側板	2	難燃性 ABS（UL94V－0）	黒・グレー／シボ
2	フロントフレーム	1	A6063S－T5	黒・シルバーアルマイト
3	リヤフレーム	1	A6063S－T5	黒・シルバーアルマイト
4	ハメ込みパネル	1	A1100P t1.5	カラーアルミ黒
4	ハメ込みパネル	1	A1050P t1.5	ヘアラインシルバーアルマイト
5	ネジ止めパネル	1	A1100P t1.5	カラーアルミ黒
5	ネジ止めパネル	1	A1050P t1.5	ヘアラインシルバーアルマイト
6	取付ビス	1set	鉄	三価黒クロメート・ニッケルメッキ
7	ゴム足	4	合成ゴム	黒

この商品の機種内容について

型番	W	H1	H2	D	a	ゴム足	自重（㎏）
CF7－11□	70	28.4	48.6	110.5	57	B－P41	0.15
CF11－11□	110	28.4	48.6	110.5	97	B－P41	0.21
CF16－11□	160	28.4	48.6	110.5	147	B－P42	0.29
CF22－11□	220	28.4	48.6	110.5	207	B－P42	0.38
CF28－11□	280	28.4	48.6	110.5	267	B－P42	0.47
CF12－18□	120	32.4	66.7	180.5	104	B－P43	0.38
CF18－18□	180	32.4	66.7	180.5	164	B－P43	0.53
CF27－18□	270	32.4	66.7	180.5	254	B－P43	0.76
CF35－18□	350	32.4	66.7	180.5	334	B－P43	0.97
CF43－18□	430	32.4	66.7	180.5	414	B－P43	1.17

型番	W	H1	H2	D	a	ゴム足	自重（㎏）
CF15－23□	150	39.8	80	230	131	B－P43	0.52
CF21－23□	210	39.8	80	230	191	B－P43	0.7
CF27－23□	270	39.8	80	230	251	B－P43	0.88
CF36－23□	360	39.8	80	230	341	B－P43	1.14
CF45－23□	450	39.8	80	230	431	B－P43	1.41
CF21－28□	210	50	99	280	191	B－P43	0.93
CF28－28□	280	50	99	280	261	B－P43	1.17
CF36－28□	360	50	99	280	341	B－P43	1.46
CF45－28□	450	50	99	280	431	B－P43	1.77

・CFシリーズのご注文の際には末尾□にBB又はGSの色記号をつけて下さい。

CFシリーズの寸法図

CF□-11シリーズ、CF□-18シリーズ
※（）内の数値は、CF□-11シリーズの数値。

CF□-11シリーズ
付属ビス:M3×5座付丸皿三価黒クロメート×4、 M3×5座付丸皿ニッケル×4、 M3×10皿三価黒クロメート×8

CF□-18シリーズ
付属ビス:M3×5座付丸皿三価黒クロメート×4、M3×5座付丸皿ニッケル×4、M4×12皿三価黒クロメート×8

CF□-23シリーズ

CF□-23シリーズ
付属ビス:M3×5座付丸皿三価黒クロメート×4、M3×5座付丸皿ニッケル×4
M4×12皿三価黒クロメート×8

CF□-28シリーズ

CF□-28シリーズ
付属ビス : M3×5座付丸皿三価黒クロメート×4、M3×5座付丸皿ニッケル×4
M4×12皿三価黒クロメート×8

製品仕様

BB : （側板）黒、（フレーム）黒、（パネル）黒
GS : （側板）グレー、（フレーム）シルバー、（パネル）シルバー

型番リスト

表示件数

型番

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	塗装色	RoHS?	最小発注数量

70	48.6	110.5	ブラック	10	1個
70	48.6	110.5	グレー/シルバー	10	1個
110	48.6	110.5	ブラック	10	1個
110	48.6	110.5	グレー/シルバー	10	1個
120	66.7	180.5	ブラック	10	1個
120	66.7	180.5	グレー/シルバー	10	1個
150	80	230	ブラック	10	1個
150	80	230	グレー/シルバー	10	1個
160	48.6	110.5	ブラック	10	1個
160	48.6	110.5	グレー/シルバー	10	1個
180	66.7	180.5	ブラック	10	1個
180	66.7	180.5	グレー/シルバー	10	1個
210	80	230	ブラック	10	1個
210	80	230	グレー/シルバー	10	1個
210	99	280	ブラック	10	1個
220	48.6	110.5	ブラック	10	1個
220	48.6	110.5	グレー/シルバー	10	1個
270	66.7	180.5	ブラック	10	1個
270	66.7	180.5	グレー/シルバー	10	1個
270	80	230	ブラック	10	1個
270	80	230	グレー/シルバー	10	1個
280	48.6	110.5	ブラック	-	1個
280	48.6	110.5	グレー/シルバー	10	1個
280	99	280	ブラック	10	1個
280	99	280	グレー/シルバー	10	1個
350	66.7	180.5	ブラック	10	1個
350	66.7	180.5	グレー/シルバー	10	1個
360	80	230	ブラック	10	1個
360	80	230	グレー/シルバー	10	1個
360	99	280	ブラック	10	1個
360	99	280	グレー/シルバー	10	1個
430	66.7	180.5	ブラック	10	1個
430	66.7	180.5	グレー/シルバー	10	1個
450	80	230	ブラック	10	1個
450	80	230	グレー/シルバー	10	1個
450	99	280	ブラック	-	1個
450	99	280	グレー/シルバー	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,345円1,335円 ( 1,469円 )	在庫品1日目当日出荷可能
2,854円1,997円 ( 2,197円 )	在庫品1日目当日出荷可能
2,418円 ( 2,660円 )	2日目
2,990円2,405円 ( 2,646円 )	在庫品1日目当日出荷可能
3,062円 ( 3,368円 )	在庫品1日目当日出荷可能
3,692円 ( 4,061円 )	在庫品1日目当日出荷可能
3,862円 ( 4,248円 )	2日目
4,615円 ( 5,077円 )	在庫品1日目当日出荷可能
2,844円 ( 3,128円 )	在庫品1日目当日出荷可能
3,484円2,082円 ( 2,290円 )	在庫品1日目当日出荷可能
4,381円3,066円 ( 3,373円 )	在庫品1日目当日出荷可能
4,381円 ( 4,819円 )	在庫品1日目当日出荷可能
5,369円 ( 5,906円 )	2日目
5,369円2,948円 ( 3,243円 )	在庫品1日目当日出荷可能
5,626円 ( 6,189円 )	2日目
4,017円 ( 4,419円 )	2日目
4,017円 ( 4,419円 )	在庫品1日目当日出荷可能
5,447円 ( 5,992円 )	2日目
5,447円 ( 5,992円 )	在庫品1日目当日出荷可能
6,526円 ( 7,179円 )	2日目
5,497円 ( 6,047円 )	在庫品1日目当日出荷可能
3,784円 ( 4,162円 )	2日目
3,784円 ( 4,162円 )	2日目
8,320円 ( 9,152円 )	2日目
8,320円 ( 9,152円 )	在庫品1日目当日出荷可能
5,503円 ( 6,053円 )	2日目
6,708円 ( 7,379円 )	在庫品1日目当日出荷可能
8,112円 ( 8,923円 )	2日目
8,112円5,272円 ( 5,799円 )	在庫品1日目当日出荷可能
10,244円 ( 11,268円 )	在庫品1日目当日出荷可能
10,244円 ( 11,268円 )	在庫品1日目当日出荷可能
6,581円 ( 7,239円 )	2日目
6,581円 ( 7,239円 )	2日目
8,347円 ( 9,182円 )	2日目
9,438円 ( 10,382円 )	2日目
10,059円 ( 11,065円 )	2日目
12,246円 ( 13,471円 )	2日目

詳細情報

基本情報

基本情報

10°の傾斜角で操作しやすくスッキリしたデザインのボックス。
【特長】
・パネル構造は、ねじ止めとハメ込みになっており、どちらでもフロントとして使える。
・又、平板ですので加工が容易です。
・側板は、難燃性ABS樹脂（UL94V－0）、フレームにはアルミ押出材を使用しておりますので軽量です。
・タカチでは表面シートを低イニシャルコストかつ短納期で製作致します。
・ハリ付ゴム足なので任意の位置に取付け可能。
【用途】
・操作しやすい10°の傾斜角でコントローラーへのご利用に最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】CF形ボックス（防水・防塵構造）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
