【穴加工対応】YM型薄型ケース
- 通常単価(税別)
- 875円～4,717円
- 税込単価
- 963円～5,189円
【特長】・シンプルな板金構造で加工がしやすい万能アルミケースです【用途】・計器...
詳細情報を確認する商品仕様
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
薄型ですっきりとしたデザインで測定器などに使える便利なアルミケース
YM7-2-5 、YM8-3-5、 YM9-2-6、 YM10-3-7、 YM12-2-8、 YM15-4-10
YM18-4-13、 YM20-4-15、 YM25-5-17、 YM30-5-20、 YM35-6-23 、YM40-6-25

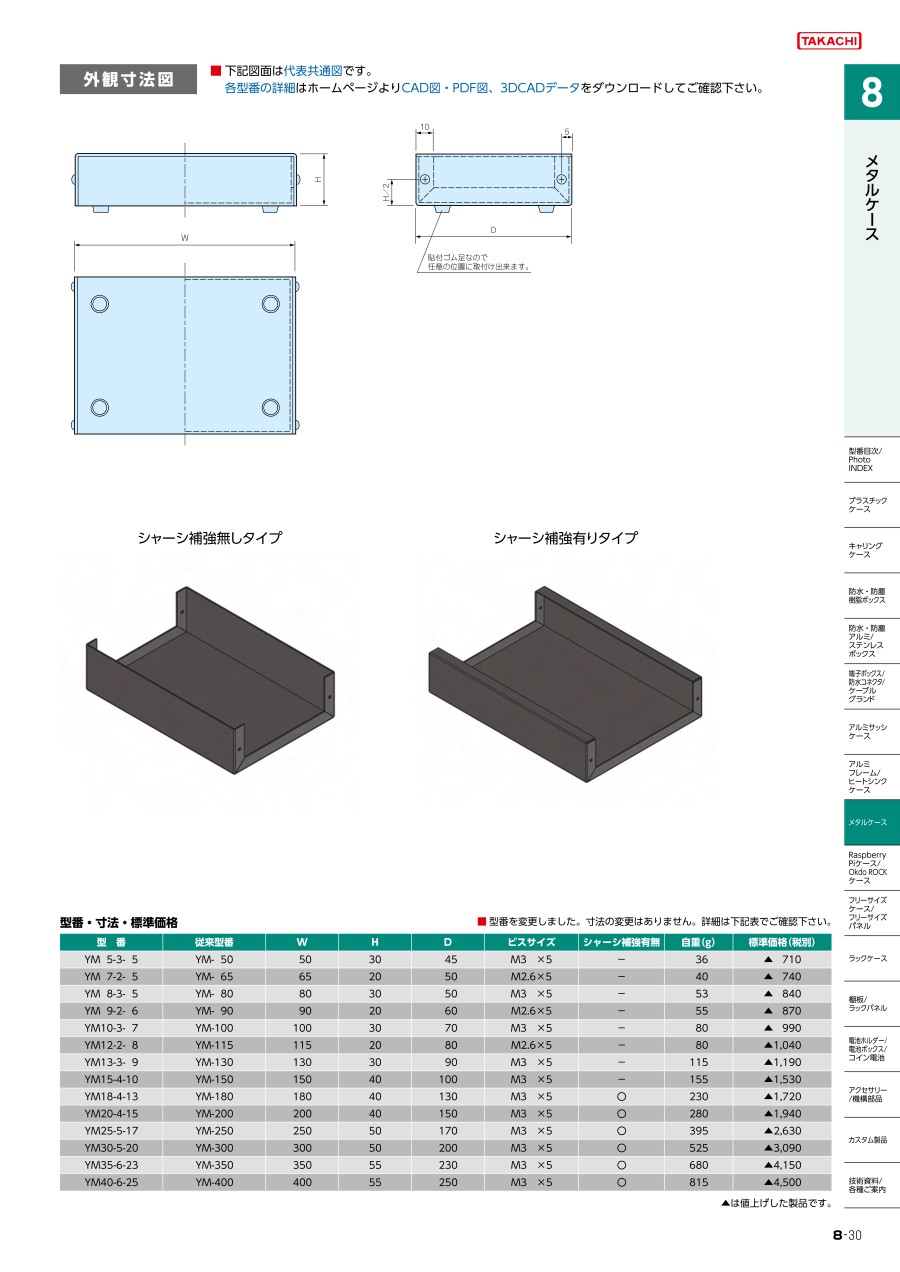

YM型薄型ケースの外形図と寸法について
YM7-2-5 、YM8-3-5、 YM9-2-6、 YM10-3-7、 YM12-2-8、 YM15-4-10
YM7-2-5 、YM8-3-5、 YM9-2-6、 YM10-3-7、 YM12-2-8、 YM15-4-10の外形図と寸法。
| 照番 | 名称 | 個数 | 材質 | 色／表面処理 |
|---|---|---|---|---|
| 1 | カバー | 1 | A1050P t1.0 | ヘアラインシルバーアルマイト |
| 2 | シャーシ | 1 | A1100P t1.0 | カラーアルミブラック |
| 3 | ゴム足 | 4 | 合成ゴム | ブラック |
- 付属ビス
- M3×5トラスニッケル×4（YM－65, 90, 115のみM2.6×5）
※ カバー・シャーシ片面保護シート付です。目立ちにくいのでご注意ください。
| 型番 | W | H | D | a | ゴム足 | 自重（g） |
|---|---|---|---|---|---|---|
| YM7-2-5 | 65 | 20 | 50 | 2.6 | B－P41 | 40 |
| YM8-3-5 | 80 | 30 | 50 | 3 | B－P41 | 53 |
| YM9-2-6 | 90 | 20 | 60 | 2.6 | B－P41 | 55 |
| YM10-3-7 | 100 | 30 | 70 | 3 | B－P41 | 80 |
| YM12-2-8 | 115 | 20 | 80 | 2.6 | B－P41 | 80 |
| YM15-4-10 | 150 | 40 | 100 | 3 | B－P41 | 155 |
YM18-4-13、 YM20-4-15、 YM25-5-17、 YM30-5-20、 YM35-6-23 、YM40-6-25
YM18-4-13、 YM20-4-15、 YM25-5-17、 YM30-5-20、 YM35-6-23 、YM40-6-25の外形図と寸法。
| 照番 | 名称 | 個数 | 材質 | 色／表面処理 |
|---|---|---|---|---|
| 1 | カバー | 1 | A1050P t1.0 | ヘアラインシルバーアルマイト |
| 2 | シャーシ | 1 | A1100P t1.0 | カラーアルミブラック |
| 3 | ゴム足 | 4 | 天然ゴム | ブラック |
付属ビス
- M3×5トラスニッケル×4
- ※ カバー・シャーシ片面保護シート付です。目立ちにくいのでご注意ください。
| 型番 | W | H | D | a | ゴム足 | 自重（g） |
|---|---|---|---|---|---|---|
| YM18-4-13 | 180 | 40 | 130 | 3 | B－P42 | 230 |
| YM20-4-15 | 200 | 40 | 150 | 3 | B－P42 | 280 |
| YM25-5-17 | 250 | 50 | 170 | 3 | B－P42 | 395 |
| YM30-5-20 | 300 | 50 | 200 | 3 | B－P43 | 525 |
| YM35-6-23 | 350 | 55 | 230 | 3 | B－P43 | 680 |
| YM40-6-25 | 400 | 55 | 250 | 3 | B－P43 | 815 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
875円 ( 963円 ) | 2日目 |
972円 ( 1,069円 ) | 2日目 |
1,076円 ( 1,184円 ) | 2日目 |
1,179円 ( 1,297円 ) | 2日目 |
1,275円 ( 1,403円 ) | 2日目 |
1,832円 ( 2,015円 ) | 2日目 |
2,026円 ( 2,229円 ) | 2日目 |
2,335円 ( 2,569円 ) | 2日目 |
2,642円 ( 2,906円 ) | 2日目 |
3,148円 ( 3,463円 ) | 2日目 |
4,396円 ( 4,836円 ) | 2日目 |
4,717円 ( 5,189円 ) | 2日目 |
詳細情報
基本情報
【特長】
・シンプルな板金構造で加工がしやすい万能アルミケースです
【用途】
・計器・電源装置・コントローラー・通信機器・スイッチボックス・HUBボックス・電子工作など、幅広い用途にご利用いただけます
ご注意
- 本製品は型番変更の商品になります。置き換え表はこちらをご確認ください。
- カバー・シャーシは片面保護シート付です。目立ちにくいのでご注意下さい。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
