PU型携帯用ケース
- 一部SALE 2025/12/26まで
- 当日出荷可能
- 通常単価(税別)
- 5,760円～6,040円特別価格
- 税込単価
- 6,336円～6,644円特別価格
ビニール取手が付いた携帯用ボックス。【特長】・操作や表示部を広く使えるタイプ。...
詳細情報を確認する未確定：候補が2型番あります。
商品仕様
特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
携帯、測定器などにも使えるビニール取手付携帯用ケース
黒とシルバーのシンプルかつすっきりしたデザインに加え、操作や表示部も広く扱える。
PU型携帯用ケースの構成内容について
（ ）内の数値は、PU-S1シリーズの値。

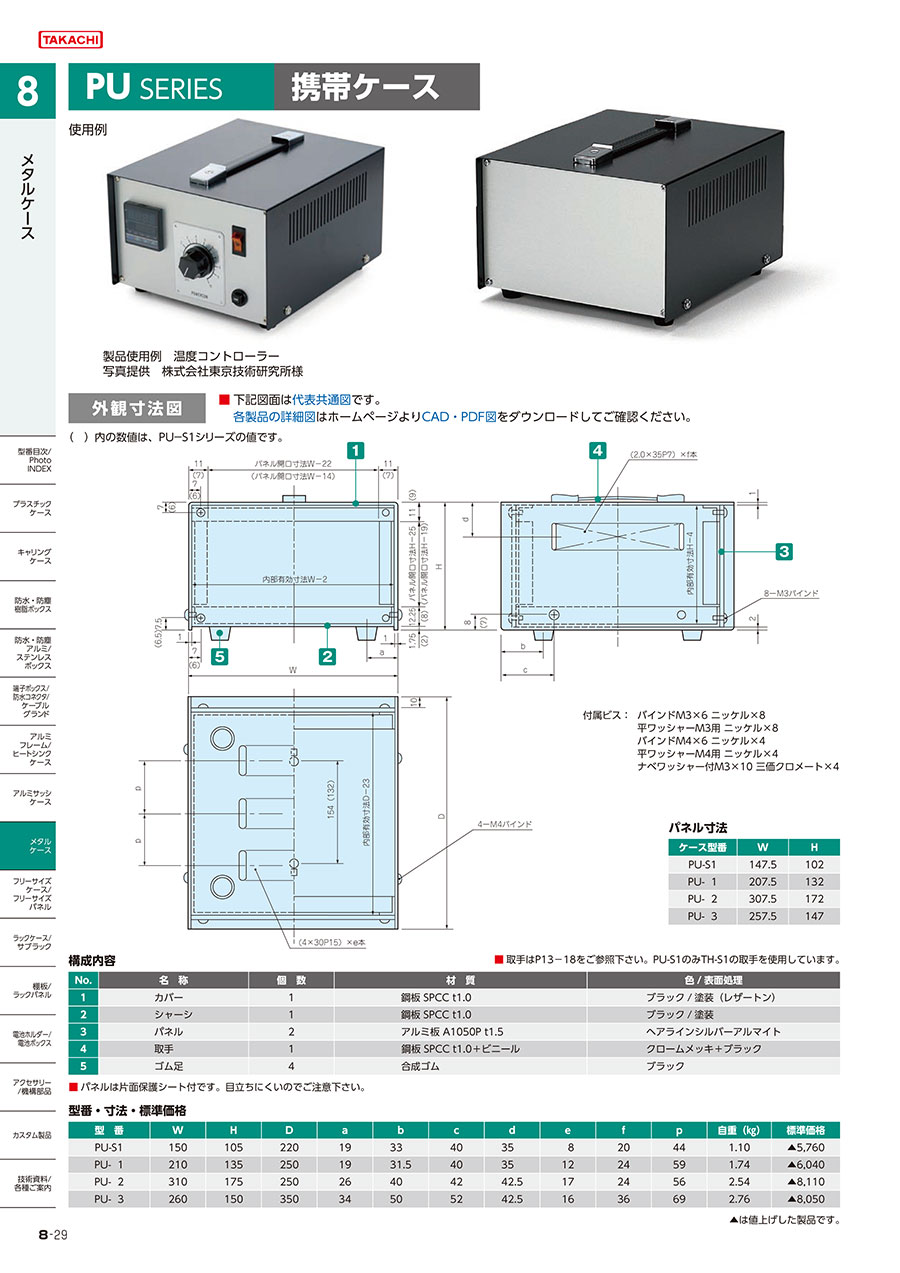

PU型携帯用ケースの外形図と寸法。
付属ビス
- M3×6バインドニッケル×8
- M3用平ワッシャーニッケル×8
- M4×6バインドニッケル×4
- M4用平ワッシャーニッケル×4
- M3×10ナベワッシャー付×4
- 三価クロメート
| 照番 | 名称 | 個数 | 材質 | 色／表面処理 |
|---|---|---|---|---|
| 1 | カバー | 1 | SPCC t1.0 | 黒塗装（レザートン） |
| 2 | シャーシ | 1 | SPCC t1.0 | 黒塗装 |
| 3 | パネル | 2 | A1050P t1.5 | ヘアラインシルバーアルマイト |
| 4 | 取手（TH－S1/TH－1） | 1 | SPCC t1.0＋ビニール | クロームメッキ＋黒 |
| 5 | ゴム足（単品型番B-P3） | 4 | 合成ゴム | 黒 |
| ケース名 | W | H |
|---|---|---|
| PU－S1 | 147.5 | 102 |
| PU－1 | 207.5 | 132 |
| PU－2 | 307.5 | 172 |
| PU－3 | 257.5 | 147 |
※パネル片面保護シート付です。目立ちにくいのでご注意ください。
UC型ユニバーサルアルミサッシケースの機種内容
| 型番 | W | H | D | a | b | c | e | f | g | h | p | 自重（㎏） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PU－S1 | 150 | 105 | 220 | 19 | 33 | 40 | 10 | 35 | 8 | 20 | 44 | 1.1 |
| PU－1 | 210 | 135 | 250 | 19 | 31.5 | 40 | 10 | 35 | 12 | 24 | 59 | 1.74 |
| PU－2 | 310 | 175 | 250 | 26 | 40 | 42 | 10 | 42.5 | 17 | 24 | 56 | 2.54 |
| PU－3 | 260 | 150 | 350 | 34 | 50 | 52 | 10 | 42.5 | 16 | 36 | 69 | 2.76 |
詳細情報
基本情報
ビニール取手が付いた携帯用ボックス。
【特長】
・操作や表示部を広く使えるタイプ。
・黒とシルバーのスッキリしたデザイン。
【用途】
・測定器・電源装置・コントロールボックスに利用可能。
