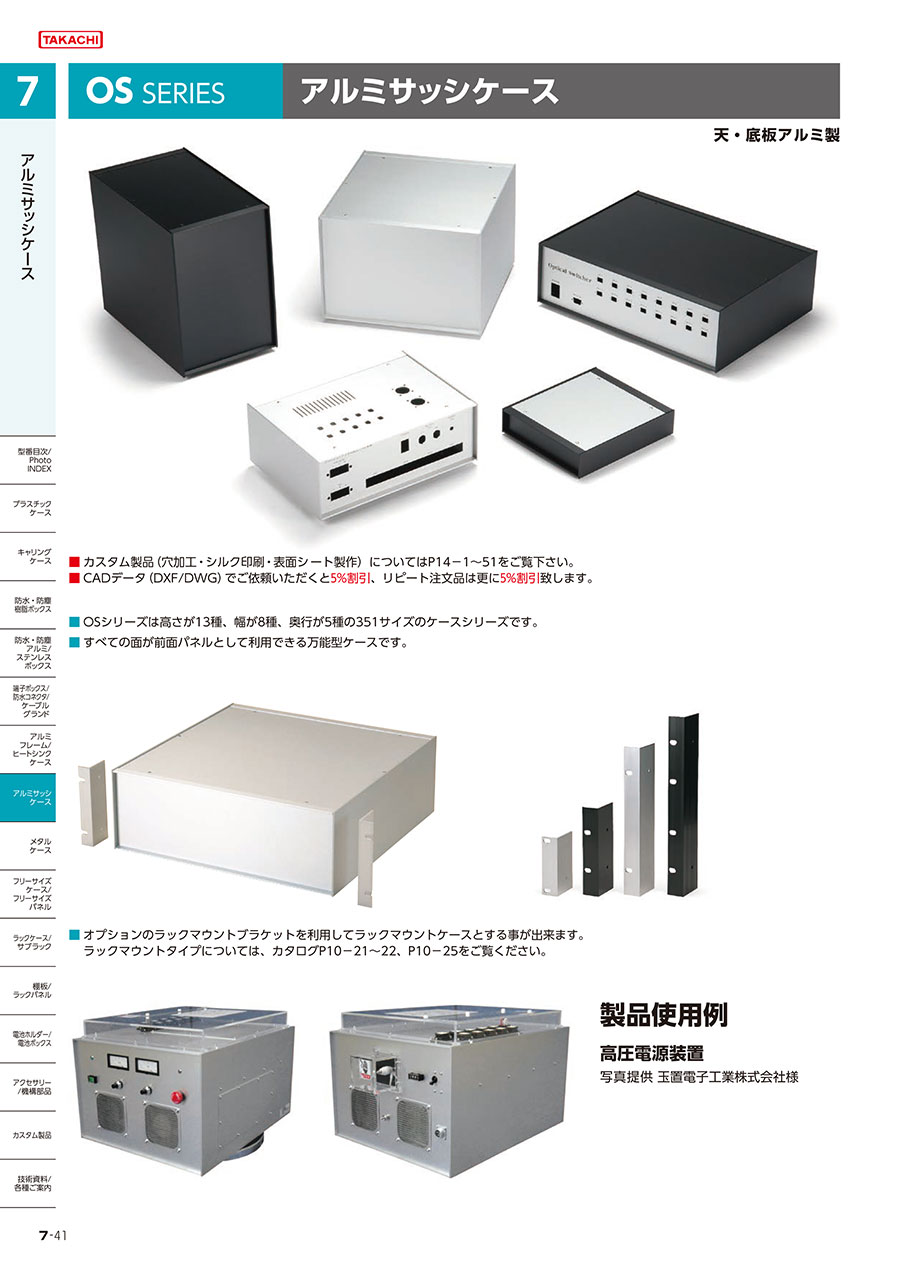

組立式でパネル、側板、天板の加工が簡単なアルミサッシケース

全1404タイプ。

アルミサッシケース OSシリーズの構成内容

アルミサッシケース OSシリーズの立体組立図。

アルミサッシケース OSシリーズの寸法図。

シャーシ取付時の高さ有効寸法は、H-29となります。

照番	名称	個数	材質	色／表面処理
1	側板	2	A6063S－T5	HLシルバー・黒アルマイト
2	フレーム	4	A6063S－T5(AE－303､304)	HLシルバー・黒アルマイト
3	パネル	2	A1050P t1.5	HLシルバー・黒アルマイト
4	天板	1	A1050P t2.0	HLシルバー・黒アルマイト
5	底板	1	A1050Pt 2.0	HLシルバー・黒アルマイト
6	固定金具	4	SPCC t2.0＋A6063S-T5	三価クロメート＋アルマイト
7	ゴム足	4	天然ゴム	黒

※ HL=ヘアライン処理。
※ パネル、天・底板片面保護シート付です。目立ちにくいのでご注意ください。

付属ビス

M3×5サラ三価クロメート×17
M3×5座付丸皿ニッケル/三価黒クロメート×13

製品仕様

SS
側板: シルバー
パネル: シルバー
天・底板: シルバー

BX
側板: ブラック
パネル: ブラック
天・底板: シルバー

BS
側板: ブラック
パネル: シルバー
天・底板: ブラック

BB
側板: ブラック
パネル: ブラック
天・底板: ブラック

この商品の機種内容

型番	H	W	D	自重（㎏）
OS 44－12－16□	44	120	160	0.6
44－12－23□	44	120	230	0.7
44－16－16□	44	160	160	0.7
44－16－23□	44	160	230	0.9
44－16－33□	44	160	330	1.2
44－20－16□	44	200	160	0.8
44－20－23□	44	200	230	1.0
44－20－33□	44	200	330	1.3
44－20－43□	44	200	430	1.7
44－26－16□	44	260	160	1.0
44－26－23□	44	260	230	1.2
44－26－33□	44	260	330	1.6
44－26－43□	44	260	430	2.0
44－32－23□	44	320	230	1.5
44－32－33□	44	320	330	1.9
44－32－43□	44	320	430	2.4
44－37－23□	44	370	230	1.6
44－37－33□	44	370	330	2.1
44－37－43□	44	370	430	2.7
44－43－23□	44	430	230	1.8
44－43－33□	44	430	330	2.4
44－43－43□	44	430	430	3.0
44－43－55□	44	430	550	3.7
44－50－23□	44	500	230	2.1
44－50－33□	44	500	330	2.7
44－50－43□	44	500	430	3.4
44－50－55□	44	500	550	4.1
OS 49－12－16□	49	120	160	0.6
49－12－23□	49	120	230	0.8
49－16－16□	49	160	160	0.7
49－16－23□	49	160	230	0.9
49－16－33□	49	160	330	1.2
49－20－16□	49	200	160	0.8
49－20－23□	49	200	230	1.1
49－20－33□	49	200	330	1.4
49－20－43□	49	200	430	1.7
49－26－16□	49	260	160	1.0
49－26－23□	49	260	230	1.3
49－26－33□	49	260	330	1.7
49－26－43□	49	260	430	2.0
49－32－23□	49	320	230	1.5
49－32－33□	49	320	330	1.9
49－32－43□	49	320	430	2.4
49－37－23□	49	370	230	1.7
49－37－33□	49	370	330	2.2
49－37－43□	49	370	430	2.7
49－43－23□	49	430	230	1.9
49－43－33□	49	430	330	2.4
49－43－43□	49	430	430	3.0
49－43－55□	49	430	550	3.7
49－50－23□	49	500	230	2.1
49－50－33□	49	500	330	2.8
49－50－43□	49	500	430	3.4
49－50－55□	49	500	550	4.2

型番	H	W	D	自重（㎏）
OS 70－12－16□	70	120	160	0.7
70－12－23□	70	120	230	0.9
70－16－16□	70	160	160	0.8
70－16－23□	70	160	230	1.0
70－16－33□	70	160	330	1.3
70－20－16□	70	200	160	0.9
70－20－23□	70	200	230	1.2
70－20－33□	70	200	330	1.6
70－20－43□	70	200	430	1.9
70－26－16□	70	260	160	1.1
70－26－23□	70	260	230	1.4
70－26－33□	70	260	330	1.8
70－26－43□	70	260	430	2.3
70－32－23□	70	320	230	1.6
70－32－33□	70	320	330	2.1
70－32－43□	70	320	430	2.6
70－37－23□	70	370	230	1.8
70－37－33□	70	370	330	2.4
70－37－43□	70	370	430	2.9
70－43－23□	70	430	230	2.0
70－43－33□	70	430	330	2.7
70－43－43□	70	430	430	3.3
70－43－55□	70	430	550	4.0
70－50－23□	70	500	230	2.3
70－50－33□	70	500	330	3.0
70－50－43□	70	500	430	3.7
70－50－55□	70	500	550	4.5
OS 88－12－16□	88	120	160	0.8
88－12－23□	88	120	230	1.0
88－16－16□	88	160	160	0.9
88－16－23□	88	160	230	1.1
88－16－33□	88	160	330	1.5
88－20－16□	88	200	160	1.0
88－20－23□	88	200	230	1.3
88－20－33□	88	200	330	1.7
88－20－43□	88	200	430	2.1
88－26－16□	88	260	160	1.2
88－26－23□	88	260	230	1.5
88－26－33□	88	260	330	2.0
88－26－43□	88	260	430	2.4
88－32－23□	88	320	230	1.8
88－32－33□	88	320	330	2.3
88－32－43□	88	320	430	2.8
88－37－23□	88	370	230	2.0
88－37－33□	88	370	330	2.5
88－37－43□	88	370	430	3.1
88－43－23□	88	430	230	2.2
88－43－33□	88	430	330	2.8
88－43－43□	88	430	430	3.5
88－43－55□	88	430	550	4.2
88－50－23□	88	500	230	2.5
88－50－33□	88	500	330	3.2
88－50－43□	88	500	430	3.9
88－50－55□	88	500	550	4.8

型番	H	W	D	自重（㎏）
OS 99－12－16□	99	120	160	0.8
99－12－23□	99	120	230	1
99－16－16□	99	160	160	0.9
99－16－23□	99	160	230	1.2
99－16－33□	99	160	330	1.5
99－20－16□	99	200	160	1.1
99－20－23□	99	200	230	1.4
99－20－33□	99	200	330	1.7
99－20－43□	99	200	430	2.1
99－26－16□	99	260	160	1.3
99－26－23□	99	260	230	1.6
99－26－33□	99	260	330	2
99－26－43□	99	260	430	2.5
99－32－23□	99	320	230	1.8
99－32－33□	99	320	330	2.4
99－32－43□	99	320	430	2.9
99－37－23□	99	370	230	2
99－37－33□	99	370	330	2.6
99－37－43□	99	370	430	3.2
99－43－23□	99	430	230	2.3
99－43－33□	99	430	330	2.9
99－43－43□	99	430	430	3.6
99－43－55□	99	430	550	4.3
99－50－23□	99	500	230	2.5
99－50－33□	99	500	330	3.3
99－50－43□	99	500	430	4
99－50－55□	99	500	550	4.9
OS 115－12－16□	115	120	160	0.9
115－12－23□	115	120	230	1.1
115－16－16□	115	160	160	1
115－16－23□	115	160	230	1.3
115－16－33□	115	160	330	1.7
115－20－16□	115	200	160	1.2
115－20－23□	115	200	230	1.5
115－20－33□	115	200	330	1.9
115－20－43□	115	200	430	2.3
115－26－16□	115	260	160	1.4
115－26－23□	115	260	230	1.7
115－26－33□	115	260	330	2.2
115－26－43□	115	260	430	2.7
115－32－23□	115	320	230	2
115－32－33□	115	320	330	2.5
115－32－43□	115	320	430	3.1
115－37－23□	115	370	230	2.2
115－37－33□	115	370	330	2.8
115－37－43□	115	370	430	3.4
115－43－23□	115	430	230	2.4
115－43－33□	115	430	330	3.1
115－43－43□	115	430	430	3.8
115－43－55□	115	430	550	4.6
115－50－23□	115	500	230	2.7
115－50－33□	115	500	330	3.5
115－50－43□	115	500	430	4.2
115－50－55□	115	500	550	5.1

アルミサッシケース OSシリーズの寸法。

型番	H	W	D	自重（㎏）
OS 133－12－16□	132.5	120	160	0.9
133－12－23□	132.5	120	230	1.2
133－16－16□	132.5	160	160	1.1
133－16－23□	132.5	160	230	1.4
133－16－33□	132.5	160	330	1.8
133－20－16□	132.5	200	160	1.2
133－20－23□	132.5	200	230	1.6
133－20－33□	132.5	200	330	2.0
133－20－43□	132.5	200	430	2.4
133－26－16□	132.5	260	160	1.4
133－26－23□	132.5	260	230	1.8
133－26－33□	132.5	260	330	2.3
133－26－43□	132.5	260	430	2.8
133－32－23□	132.5	320	230	2.1
133－32－33□	132.5	320	330	2.7
133－32－43□	132.5	320	430	3.2
133－37－23□	132.5	370	230	2.3
133－37－33□	132.5	370	330	2.9
133－37－43□	132.5	370	430	3.6
133－43－23□	132.5	430	230	2.5
133－43－33□	132.5	430	330	3.2
133－43－43□	132.5	430	430	3.9
133－43－55□	132.5	430	550	4.8
133－50－23□	132.5	500	230	2.9
133－50－33□	132.5	500	330	3.7
133－50－43□	132.5	500	430	4.4
133－50－55□	132.5	500	550	5.4
OS 149－12－16□	149	120	160	1.0
149－12－23□	149	120	230	1.3
149－16－16□	149	160	160	1.2
149－16－23□	149	160	230	1.5
149－16－33□	149	160	330	1.9
149－20－16□	149	200	160	1.3
149－20－23□	149	200	230	1.7
149－20－33□	149	200	330	2.2
149－20－43□	149	200	430	2.6
149－26－16□	149	260	160	1.6
149－26－23□	149	260	230	2.0
149－26－33□	149	260	330	2.5
149－26－43□	149	260	430	3.0
149－32－23□	149	320	230	2.2
149－32－33□	149	320	330	2.8
149－32－43□	149	320	430	3.4
149－37－23□	149	370	230	2.4
149－37－33□	149	370	330	3.1
149－37－43□	149	370	430	3.8
149－43－23□	149	430	230	2.7
149－43－33□	149	430	330	3.4
149－43－43□	149	430	430	4.2
149－43－55□	149	430	550	5.1
149－50－23□	149	500	230	3.1
149－50－33□	149	500	330	3.9
149－50－43□	149	500	430	4.7
149－50－55□	149	500	550	5.7
OS 177－12－16□	177	120	160	1.2
177－12－23□	177	120	230	1.5
177－16－16□	177	160	160	1.3
177－16－23□	177	160	230	1.7
177－16－33□	177	160	330	2.2
177－20－16□	177	200	160	1.5
177－20－23□	177	200	230	1.9
177－20－33□	177	200	330	2.4
177－20－43□	177	200	430	2.9

型番	H	W	D	自重（㎏）
OS 177－26－16□	177	260	160	1.7
177－26－23□	177	260	230	2.1
177－26－33□	177	260	330	2.7
177－26－43□	177	260	430	3.3
177－32－23□	177	320	230	2.4
177－32－33□	177	320	330	3.1
177－32－43□	177	320	430	3.8
177－37－23□	177	370	230	2.7
177－37－33□	177	370	330	3.4
177－37－43□	177	370	430	4.1
177－43－23□	177	430	230	3.0
177－43－33□	177	430	330	3.7
177－43－43□	177	430	430	4.5
177－43－55□	177	430	550	5.4
177－50－23□	177	500	230	3.3
177－50－33□	177	500	330	4.2
177－50－43□	177	500	430	5.0
177－50－55□	177	500	550	6.0
OS 199－12－16□	199	120	160	1.3
199－12－23□	199	120	230	1.6
199－16－16□	199	160	160	1.4
199－16－23□	199	160	230	1.8
199－16－33□	199	160	330	2.3
199－20－16□	199	200	160	1.6
199－20－23□	199	200	230	2.0
199－20－33□	199	200	330	2.5
199－20－43□	199	200	430	3.1
199－26－16□	199	260	160	1.9
199－26－23□	199	260	230	2.3
199－26－33□	199	260	330	2.9
199－26－43□	199	260	430	3.5
199－32－23□	199	320	230	2.6
199－32－33□	199	320	330	3.3
199－32－43□	199	320	430	4.0
199－37－23□	199	370	230	2.8
199－37－33□	199	370	330	3.6
199－37－43□	199	370	430	4.4
199－43－23□	199	430	230	3.1
199－43－33□	199	430	330	3.9
199－43－43□	199	430	430	4.8
199－43－55□	199	430	550	5.7
199－50－23□	199	500	230	3.5
199－50－33□	199	500	330	4.4
199－50－43□	199	500	430	5.3
199－50－55□	199	500	550	6.3
OS 222－12－16□	221.5	120	160	1.4
222－12－23□	221.5	120	230	1.7
222－16－16□	221.5	160	160	1.5
222－16－23□	221.5	160	230	1.9
222－16－33□	221.5	160	330	2.4
222－20－16□	221.5	200	160	1.7
222－20－23□	221.5	200	230	2.1
222－20－33□	221.5	200	330	2.7
222－20－43□	221.5	200	430	3.3
222－26－16□	221.5	260	160	2.0
222－26－23□	221.5	260	230	2.4
222－26－33□	221.5	260	330	3.1
222－26－43□	221.5	260	430	3.8
222－32－23□	221.5	320	230	2.8
222－32－33□	221.5	320	330	3.5
222－32－43□	221.5	320	430	4.3
222－37－23□	221.5	370	230	3.0
222－37－33□	221.5	370	330	3.8

型番	H	W	D	自重（㎏）
OS 222－37－43□	221.5	370	430	4.6
222－43－23□	221.5	430	230	3.3
222－43－33□	221.5	430	330	4.1
222－43－43□	221.5	430	430	5.0
222－43－55□	221.5	430	550	6.1
222－50－23□	221.5	500	230	3.7
222－50－33□	221.5	500	330	4.6
222－50－43□	221.5	500	430	5.5
222－50－55□	221.5	500	550	6.6
OS 249－12－16□	249	121	160	1.6
249－12－23□	249	121	230	2.0
249－16－16□	249	161	160	1.7
249－16－23□	249	161	230	2.2
249－16－33□	249	161	330	2.8
249－20－16□	249	201	160	1.9
249－20－23□	249	201	230	2.4
249－20－33□	249	201	330	3.1
249－20－43□	249	201	430	3.8
249－26－16□	249	261	160	2.2
249－26－23□	249	261	230	2.7
249－26－33□	249	261	330	3.5
249－26－43□	249	261	430	4.2
249－32－23□	249	321	230	3.1
249－32－33□	249	321	330	3.9
249－32－43□	249	321	430	4.7
249－37－23□	249	371	230	3.3
249－37－33□	249	371	330	4.2
249－37－43□	249	371	430	5.1
249－43－23□	249	431	230	3.6
249－43－33□	249	431	330	4.6
249－43－43□	249	431	430	5.5
249－43－55□	249	431	550	6.6
249－50－23□	249	501	230	4.0
249－50－33□	249	501	330	5.0
249－50－43□	249	501	430	6.0
249－50－55□	249	501	550	7.2
OS 299－12－16□	299	121	160	1.8
299－12－23□	299	121	230	2.3
299－16－16□	299	161	160	2.0
299－16－23□	299	161	230	2.5
299－16－33□	299	161	330	3.3
299－20－16□	299	201	160	2.2
299－20－23□	299	201	230	2.8
299－20－33□	299	201	330	3.6
299－20－43□	299	201	430	4.4
299－26－16□	299	261	160	2.5
299－26－23□	299	261	230	3.1
299－26－33□	299	261	330	4.0
299－26－43□	299	261	430	4.9
299－32－23□	299	321	230	3.5
299－32－33□	299	321	330	4.4
299－32－43□	299	321	430	5.4
299－37－23□	299	371	230	3.8
299－37－33□	299	371	330	4.7
299－37－43□	299	371	430	5.8
299－43－23□	299	431	230	4.1
299－43－33□	299	431	330	5.1
299－43－43□	299	431	430	6.2
299－43－55□	299	431	550	7.5
299－50－23□	299	501	230	4.5
299－50－33□	299	501	330	5.6
299－50－43□	299	501	430	6.8
299－50－55□	299	501	550	8.2

アルミサッシケース OSシリーズの寸法。

この商品の部品構成図

OS側板

OS側板の寸法図。

色記号	材質	色／表面処理
Sタイプ	A6063S－T5	ヘアラインシルバーアルマイト
Bタイプ	A6063S－T5	ヘアライン黒アルマイト

OS側板の部品内容。

ケース高さ	H	W1	W2	W3	W4	W5	t
44	44	160	230	330	430	550	3
49	49	160	230	330	430	550	3
70	70	160	230	330	430	550	3
88	88	160	230	330	430	550	3
99	99	160	230	330	430	550	3
115	115	160	230	330	430	550	3
132.5	132.5	160	230	330	430	550	3
149	149	160	230	330	430	550	3
177	177	160	230	330	430	550	3
199	199	160	230	330	430	550	3
221.5	221.5	160	230	330	430	550	3
249	249	160	230	330	430	550	3.5
299	299	160	230	330	430	550	3.5

OS側板の寸法。

OSフレーム

AE-304フレーム寸法図。

AE-303フレーム寸法図。

名称	材質	使用ケース
AE－304フレーム	A6063S－T5	SL44－12－16～SL149－43－33
		OS44－12－16～OS149－43－33
		WSシリーズ
		WOシリーズ
AE－303フレーム	A6063S－T5	SL149－43－43～SL299－50－55
AE－303フレーム	A6063S－T5	OS149－43－43～OS299－50－55

OSフレームの部品内容。

色記号	色／表面処理
Sタイプ	ヘアラインシルバーアルマイト
Bタイプ	ヘアライン黒アルマイト

OSフレームの部品内容。

ケース幅	W	a
120	114	9
160	154	9
200	194	15
260	254	23
320	314	30
370	364	38
430	424	45
500	494	55

OSフレームの寸法表。

OS天板・底板

OS天板・底板寸法図。

色記号	材質	色／表面処理
Sタイプ	A1050P t2.0	ヘアラインシルバーアルマイト
Bタイプ	A1050P t2.0	ヘアライン黒アルマイト

OSフレームの部品内容。

ケース幅×奥行	W	D	a	取付穴
120×160	113.5	124.5	23.75	④
120×230	113.5	194.5	23.75	④
160×160	153.5	124.5	23.75	④
160×230	153.5	194.5	23.75	④
160×330	153.5	294.5	23.75	6
200×160	193.5	124.5	29.75	④
200×230	193.5	194.5	29.75	④
200×330	193.5	294.5	29.75	6
200×430	193.5	394.5	29.75	6
260×160	253.5	124.5	37.75	④
260×230	253.5	194.5	37.75	④
260×330	253.5	294.5	37.75	6
260×430	253.5	394.5	37.75	6
320×230	313.5	194.5	44.75	④
320×330	313.5	294.5	44.75	6
320×430	313.5	394.5	44.75	6
370×230	363.5	194.5	52.75	6
370×330	363.5	294.5	52.75	6
370×430	363.5	394.5	52.75	6
430×230	423.5	194.5	59.75	6
430×330	423.5	294.5	59.75	6
430×430	423.5	394.5	59.75	6
430×550	423.5	514.5	59.75	6
500×230	493.5	194.5	69.75	6
500×330	493.5	294.5	69.75	6
500×430	493.5	394.5	69.75	6
500×550	493.5	514.5	69.75	6

OS天板・底板寸法。

OSパネル

OSパネル寸法図。

色記号	材質	色／表面処理
Sタイプ	A1050P t1.5	ヘアラインシルバーアルマイト
Bタイプ	A1050P t1.5	ヘアライン黒アルマイト

OSパネルの部品内容。

ケース高さ	H	W（120）	W（160）	W（200）	W（260）	W（320）	W（370）	W（430）	W（500）
44	37	114	154	194	254	314	364	424	494
49	42	114	154	194	254	314	364	424	494
70	63	114	154	194	254	314	364	424	494
88	81	114	154	194	254	314	364	424	494
99	92	114	154	194	254	314	364	424	494
115	108	114	154	194	254	314	364	424	494
132.5	125.5	114	154	194	254	314	364	424	494
149	142	114	154	194	254	314	364	424	494
177	170	114	154	194	254	314	364	424	494
199	192	114	154	194	254	314	364	424	494
221.5	214.5	114	154	194	254	314	364	424	494
249	242	114	154	194	254	314	364	424	494
299	291.6	114	154	194	254	314	364	424	494

OSパネル寸法。

OSゴム足

OSゴム足寸法図。

名称	A	B	H	色／表面処理
ゴム足（B－P52）	16	13	7	黒
ゴム足（B－P43）	21	17	7	黒

OSゴム足の部品内容。

OS固定金具

OS固定金具寸法図。

照番	名称	個数	材質	色／表面処理
1	固定取付板	2	SPCC t2.0	三価クロメート
2	支柱	1	A6063S－T5	シルバーアルマイト

OS固定金具の部品内容。

OS固定金具支柱フレーム寸法図。

ケース高さ	H1	H2
44	27.8	31.8
49	32.8	36.8
70	53.8	57.8
88	71.8	75.8
99	82.8	86.8
115	98.8	102.8
132.5	116.3	120.3
149	132.8	136.8
177	160.8	164.8
199	182.8	186.8
221.5	205.3	209.3
249	232.8	236.8
299	282.4	286.4

OS固定金具寸法。

型番リスト

表示件数

型番

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	塗装色	RoHS?	最小発注数量

120	70	160	シルバー	10	1個
120	70	230	シルバー	10	1個
200	70	230	シルバー	-	1個
200	70	330	ブラック	10	1個
320	70	330	シルバー	-	1個
200	88	230	シルバー	10	1個
320	88	230	シルバー	10	1個
430	132.5	330	シルバー	10	1個
320	149	330	シルバー	10	1個
370	177	330	シルバー	-	1個
430	199	330	シルバー	-	1個
500	199	430	シルバー	10	1個
500	221.5	550	シルバー	10	1個
501	249	430	シルバー	-	1個

通常単価(税別) (税込単価)	通常出荷日

8,120円4,466円 ( 4,913円 )	在庫品1日目当日出荷可能
8,770円7,893円 ( 8,682円 )	在庫品1日目当日出荷可能
10,280円9,252円 ( 10,177円 )	在庫品1日目当日出荷可能
12,280円5,510円 ( 6,061円 )	在庫品1日目当日出荷可能
15,170円 ( 16,687円 )	在庫品1日目当日出荷可能
10,880円9,792円 ( 10,771円 )	在庫品1日目当日出荷可能
13,040円 ( 14,344円 )	在庫品1日目当日出荷可能
23,100円20,790円 ( 22,869円 )	在庫品1日目当日出荷可能
18,410円16,569円 ( 18,226円 )	在庫品1日目当日出荷可能
22,760円9,074円 ( 9,981円 )	在庫品1日目当日出荷可能
27,030円24,327円 ( 26,760円 )	在庫品1日目当日出荷可能
33,440円30,096円 ( 33,106円 )	在庫品1日目当日出荷可能
41,910円27,241円 ( 29,965円 )	在庫品1日目当日出荷可能
35,750円32,175円 ( 35,393円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

高さが13種、幅が8種、奥行が5種の351サイズのケースシリーズです。
【特長】
・パネル、側板、天板、底板はすべてアルミ製で、加工・シルク印刷・彫刻が容易。
・組立式で独立型の筐体としても、マウントブラケットを利用してラック取付ユニットとしても使用可能。
・組立式ですのでパネル、側板、天板の加工が簡単です。
・すべての面が前面パネルとして利用できる万能型ケースです。
・オプションのマウントブラケット、チルトスタンドの取付は穴加工をして固定して下さい。
【用途】
・測定器、電源装置、検査機器、オーディオシャーシ等に利用可能。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】CF形ボックス（防水・防塵構造）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

OS型アルミサッシケースのレビュー

4.5平均満足度：4.54件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

計測器のボックスとして使用しています

満足度：5.02024/05/09

カスタムメードの計測器のボックスとして使用しています。以前から使っていて、組み立てにドライバーが2種類必要なところが1種...もっと読む

0人が参考にしています。

パッシブプリアンプ

満足度：4.02021/08/03

キヤノンコネクタ仕様で製作、見た目が良い、小型のものもあるので次回使用を考えている。

0人が参考にしています。

工業用試験治具装置

満足度：5.02020/08/17

カタログに載っていない品番であったので探すの苦労した。カタログに載せてください。組立についてもう少し丁寧な物が欲しい...もっと読む

0人が参考にしています。

治具

満足度：4.02018/06/13

数年前に一度使用し、リピートで今回も使用しました。加工はしやすいですが組立後に中の手直しをしたいときに取り外すパーツが多...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

QOSシリーズのアルミシャーシ(ACシリーズ)の取り付けのさい穴加工が必要でしょうか。またケースのサイズ別にアルミシャーシはございますか。

穴加工の必要はございません。シャーシ用取り付け穴がついております。またサイズ別にシャーシございます。

この商品を見た人は、こんな商品も見ています

	今見ている商品 OS型アルミサッシケース	【穴加工対応】SL型アルミサッシケース	POS型パネル脱着アルミサッシケース	HY型縦型ヒートシンクケース	HEN型放熱ケース	CH型コントロールボックス
メーカー	タカチ電機工業	タカチ電機工業	タカチ電機工業	タカチ電機工業	タカチ電機工業	タカチ電機工業
通常価格	8,120円-	8,960円 -	25,610円	10,352円 -	3,220円 -	3,260円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目
端子台有無	端子台無し	端子台無し	端子台無し	端子台無し	端子台無し	端子台無し
材質	アルミ	アルミ	アルミ	アルミ	アルミ	アルミ
サイズ	固定サイズ	固定サイズ	固定サイズ	固定サイズ	固定サイズ	固定サイズ
穴加工対応	特注のみ対応	Web設計対応	特注のみ対応	特注のみ対応	特注のみ対応	特注のみ対応
形状	サッシ型	サッシ型	サッシ型	サッシ型	パネル型	パネル型
