ラックケース MSRシリーズ
- 通常単価(税別)
- 16,144円～33,802円
- 税込単価
- 17,758円～37,182円
高さが7種類、奥行が4種類の28サイズの組立て式ラックケースです。【特長】・色...
詳細情報を確認する商品仕様
ラックケースの特長
上下カバー鉄製

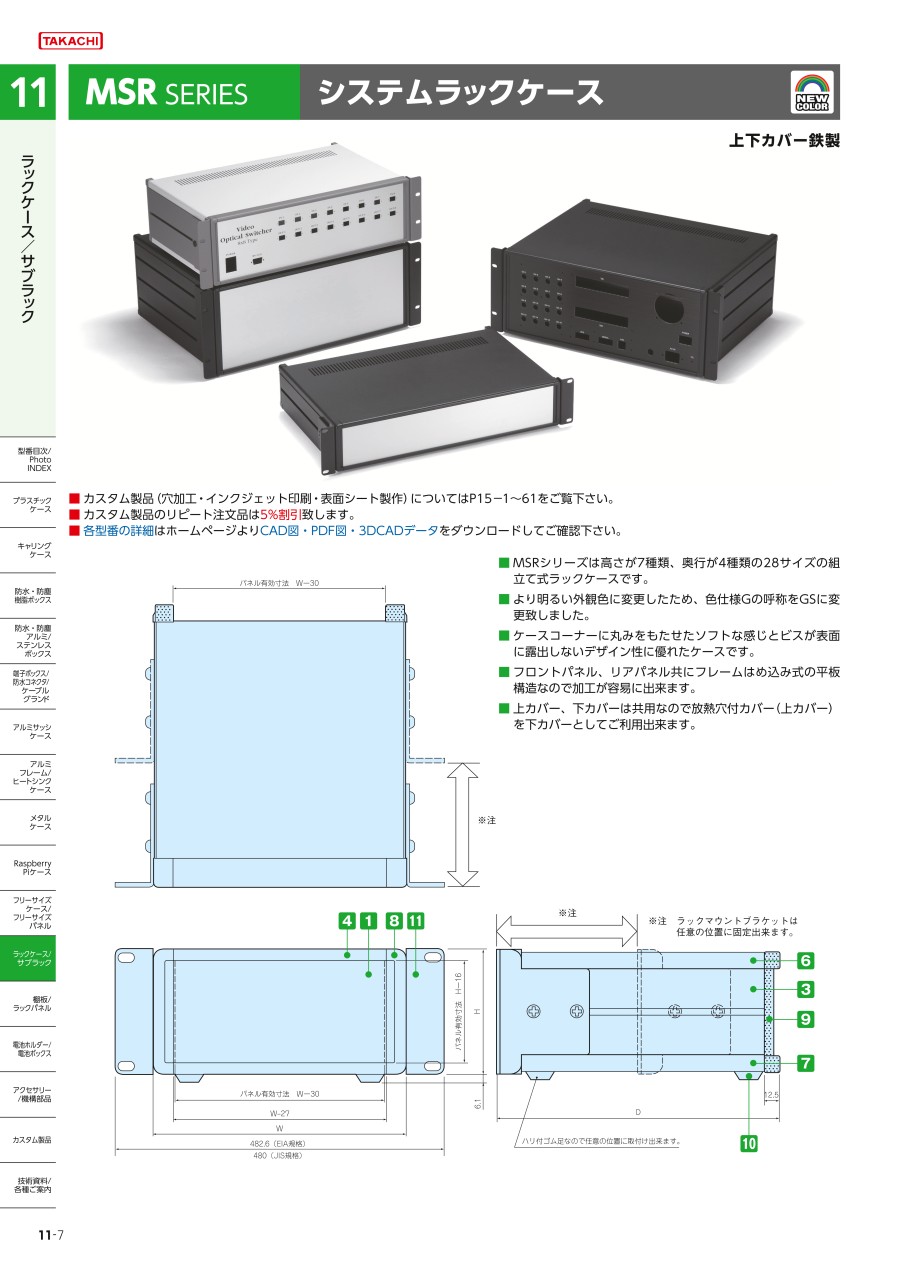

外形図
※注 ラックマウントブラケットは任意の位置に固定出来ます。
規格表
| 型番 | H | W | D | 自重（kg） |
|---|---|---|---|---|
| MSR88-43-23□ | 88 | 430 | 230 | 3.1 |
| MSR88-43-28□ | 88 | 430 | 280 | 3.5 |
| MSR88-43-35□ | 88 | 430 | 350 | 4.2 |
| MSR88-43-45□ | 88 | 430 | 450 | 5.1 |
| MSR133-43-23□ | 132.5 | 430 | 230 | 3.6 |
| MSR133-43-28□ | 132.5 | 430 | 280 | 4.1 |
| MSR133-43-35□ | 132.5 | 430 | 350 | 4.8 |
| MSR133-43-45□ | 132.5 | 430 | 450 | 5.8 |
| MSR177-43-23□ | 177 | 430 | 230 | 4.3 |
| MSR177-43-28□ | 177 | 430 | 280 | 4.9 |
| MSR177-43-35□ | 177 | 430 | 350 | 5.7 |
| MSR177-43-45□ | 177 | 430 | 450 | 6.9 |
| MSR222-43-23□ | 221.5 | 430 | 230 | 4.7 |
| MSR222-43-28□ | 221.5 | 430 | 280 | 5.3 |
| MSR222-43-35□ | 221.5 | 430 | 350 | 6.2 |
| MSR222-43-45□ | 221.5 | 430 | 450 | 7.5 |
| 型番 | H | W | D | 自重（kg） |
|---|---|---|---|---|
| MSR99-43-23□ | 99 | 430 | 230 | 3.1 |
| MSR99-43-28□ | 99 | 430 | 280 | 3.6 |
| MSR99-43-35□ | 99 | 430 | 350 | 4.2 |
| MSR99-43-45□ | 99 | 430 | 450 | 5.2 |
| MSR149-43-23□ | 149 | 430 | 230 | 3.6 |
| MSR149-43-28□ | 149 | 430 | 280 | 4.1 |
| MSR149-43-35□ | 149 | 430 | 350 | 4.9 |
| MSR149-43-45□ | 149 | 430 | 450 | 5.9 |
| MSR199-43-23□ | 199 | 430 | 230 | 4.5 |
| MSR199-43-28□ | 199 | 430 | 280 | 5.1 |
| MSR199-43-35□ | 199 | 430 | 350 | 5.9 |
| MSR199-43-45□ | 199 | 430 | 450 | 7.2 |
構成部品
| No. | 名称 | 個数 | 材質 | 色/表面処理 |
|---|---|---|---|---|
| 1 | フロントパネル | 1 | アルミ板 A1100P t2.0 | シルバーアルマイト・ブラックアルマイト |
| − | リアパネル | 1 | アルミ板 A1100P t2.0 | シルバーアルマイト・ブラックアルマイト |
| 3 | サイドフレーム | 2 | アルミ押出材 A6063S-T5 | グレー塗装・黒塗装 |
| 4 | フロントフレーム | 2 | アルミ押出材 A6063S-T5 | グレー塗装・黒塗装 |
| − | リアフレーム | 2 | アルミ押出材 A6063S-T5 | シルバーアルマイト |
| 6 | 上カバー | 1 | 鋼板 SPCC t1.0 | ライトグレー塗装・黒塗装 |
| 7 | 下カバー | 1 | 鋼板 SPCC t1.0 | ライトグレー塗装・黒塗装 |
| 8 | コーナーブロック | 2 | アルミダイキャスト ADC12 | グレー塗装・黒塗装 |
| 9 | リアフィート | 2 | 難燃性ABS（UL94V-0 主成分） | シボグレー・シボブラック |
| 10 | ゴム足 | 4 | ポリウレタン | ブラック |
| 11 | ラックマウントブラケット | 2 | アルミ押出材 A6063S-T5 | グレー塗装・黒塗装 |
■ フロントパネル・リアパネル片面保護シート付です。目立ちにくいのでご注意下さい。
付属ビス：皿M4×6三価クロメート×4
ナベM4×8三価クロメート×8
バインドM4×10三価黒クロメート×4
平頭M5×10三価黒クロメート×4
M5用固定ナット×4
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,144円 ( 17,758円 ) | 2日目 |
16,144円 ( 17,758円 ) | 2日目 |
16,144円 ( 17,758円 ) | 2日目 |
18,863円 ( 20,749円 ) | 2日目 |
17,811円 ( 19,592円 ) | 2日目 |
17,811円 ( 19,592円 ) | 2日目 |
19,493円 ( 21,442円 ) | 2日目 |
19,493円 ( 21,442円 ) | 2日目 |
19,493円 ( 21,442円 ) | 2日目 |
20,804円 ( 22,884円 ) | 2日目 |
20,804円 ( 22,884円 ) | 2日目 |
20,804円 ( 22,884円 ) | 2日目 |
16,950円 ( 18,645円 ) | 2日目 |
16,950円 ( 18,645円 ) | 2日目 |
16,950円 ( 18,645円 ) | 2日目 |
18,651円 ( 20,516円 ) | 2日目 |
18,651円 ( 20,516円 ) | 2日目 |
18,651円 ( 20,516円 ) | 2日目 |
20,813円 ( 22,894円 ) | 2日目 |
20,306円 ( 22,337円 ) | 2日目 |
20,306円 ( 22,337円 ) | 2日目 |
21,725円 ( 23,898円 ) | 2日目 |
21,725円 ( 23,898円 ) | 2日目 |
21,725円 ( 23,898円 ) | 2日目 |
18,497円 ( 20,347円 ) | 2日目 |
18,497円 ( 20,347円 ) | 2日目 |
18,497円 ( 20,347円 ) | 2日目 |
21,411円 ( 23,552円 ) | 2日目 |
20,171円 ( 22,188円 ) | 2日目 |
20,171円 ( 22,188円 ) | 2日目 |
21,974円 ( 24,171円 ) | 2日目 |
21,974円 ( 24,171円 ) | 2日目 |
22,633円 ( 24,896円 ) | 2日目 |
23,719円 ( 26,091円 ) | 2日目 |
23,719円 ( 26,091円 ) | 2日目 |
23,719円 ( 26,091円 ) | 2日目 |
19,652円 ( 21,617円 ) | 2日目 |
19,652円 ( 21,617円 ) | 2日目 |
19,652円 ( 21,617円 ) | 2日目 |
22,633円 ( 24,896円 ) | 2日目 |
21,454円 ( 23,599円 ) | 2日目 |
21,454円 ( 23,599円 ) | 2日目 |
23,386円 ( 25,725円 ) | 2日目 |
23,386円 ( 25,725円 ) | 2日目 |
23,386円 ( 25,725円 ) | 2日目 |
25,272円 ( 27,799円 ) | 2日目 |
25,272円 ( 27,799円 ) | 2日目 |
25,272円 ( 27,799円 ) | 2日目 |
22,296円 ( 24,526円 ) | 2日目 |
22,296円 ( 24,526円 ) | 2日目 |
22,296円 ( 24,526円 ) | 2日目 |
24,433円 ( 26,876円 ) | 2日目 |
24,433円 ( 26,876円 ) | 2日目 |
24,433円 ( 26,876円 ) | 2日目 |
26,588円 ( 29,247円 ) | 2日目 |
26,588円 ( 29,247円 ) | 2日目 |
27,625円 ( 30,388円 ) | 2日目 |
29,143円 ( 32,057円 ) | 2日目 |
29,143円 ( 32,057円 ) | 2日目 |
29,143円 ( 32,057円 ) | 2日目 |
詳細情報
基本情報
高さが7種類、奥行が4種類の28サイズの組立て式ラックケースです。
【特長】
・色はグレー・ライトグレー（パネルHLシルバー）/オールブラック（パネルHLブラック）/ブラック（パネルHLシルバー）の3タイプを揃えています
・ケースコーナーに丸みをもたせたソフトな感じとビスが表面に露出しないデザイン性に優れたケースです
・フロントパネル、リアパネル共にフレームはめ込み式の平板構造なので加工が容易にできます
・上カバー、下カバーは共用なので放熱穴付カバー（上カバー）を下カバーとして利用できます
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 当該シリーズにおいて、色仕様及び型番の変更がございます。詳細はこちら
