オールアルミ製の軽量ケースと樹脂製のバンド取手に一体感のあるケース

上下カバーアルミ製

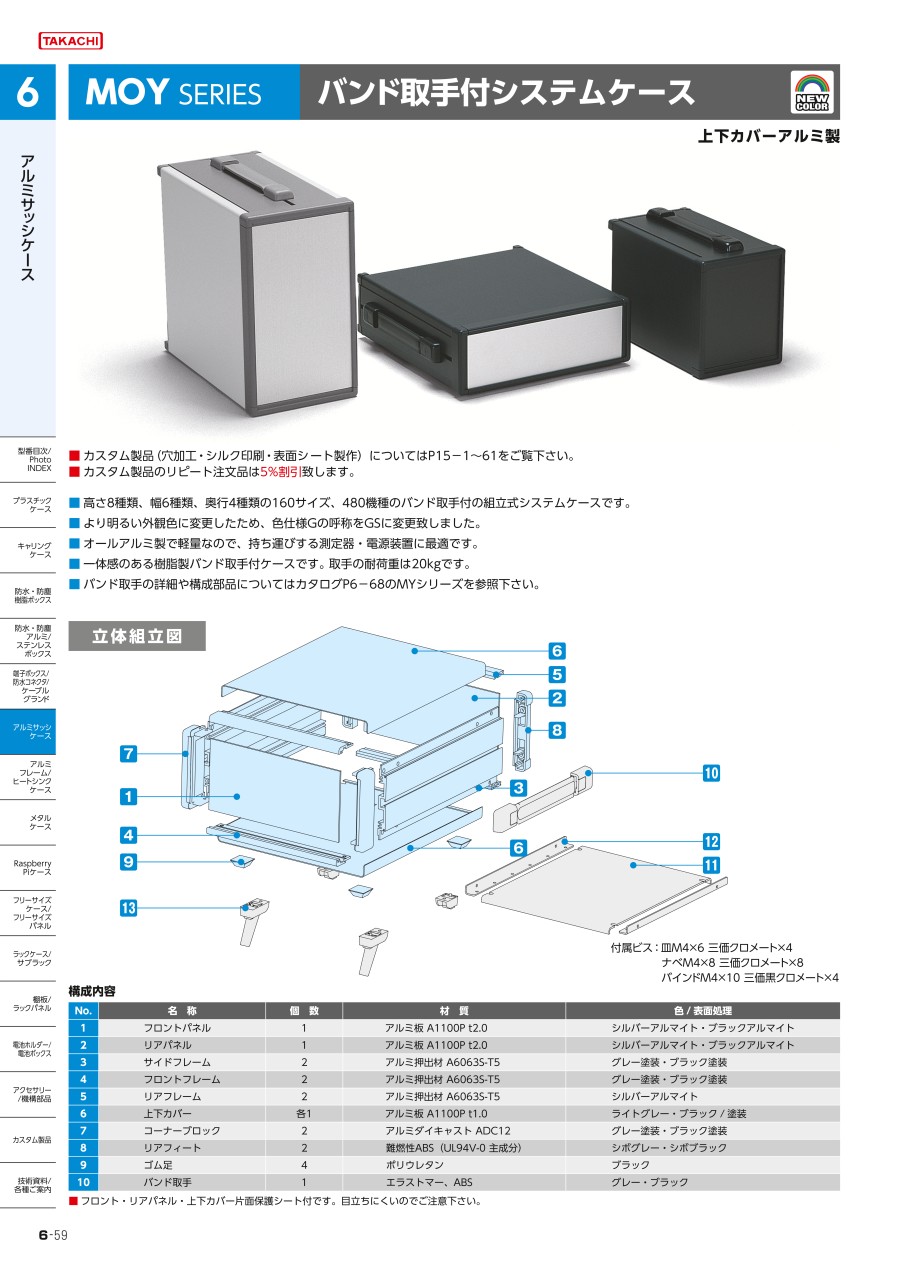

MOY型バンド取手付システムケースの構成内容

立体組立図

付属ビス：皿M4×6三価クロメート×4

ナベM4×8三価クロメート×8

バインドM4×10三価黒クロメート×4

構成内容

No.	名称	個数	材質	色/表面処理
1	フロントパネル	1	アルミ板 A1100P t2.0	シルバーアルマイト・ブラックアルマイト
2	リアパネル	1	アルミ板 A1100P t2.0	シルバーアルマイト・ブラックアルマイト
3	サイドフレーム	2	アルミ押出材 A6063S-T5	グレー塗装・ブラック塗装
4	フロントフレーム	2	アルミ押出材 A6063S-T5	グレー塗装・ブラック塗装
5	リアフレーム	2	アルミ押出材 A6063S-T5	シルバーアルマイト
6	上下カバー	各1	アルミ板 A1100P t1.0	ライトグレー・ブラック
7	コーナーブロック	2	アルミダイキャスト ADC12	グレー塗装・ブラック塗装
8	リアフィート	2	難燃性ABS（UL94V-0 主成分）	シボグレー・シボブラック
9	ゴム足	4	ポリウレタン	ブラック
10	バンド取手	1	エラストマー、ABS	グレー・ブラック

■ フロント・リアパネル・上下カバー片面保護シート付です。目立ちにくいのでご注意下さい。

外形図

■ 下記図面は代表共通図です。

※注バンド取手は任意の位置に固定できます。

規格表

型番	H	W	D	自重（kg）
MOY66-16-23□	66	160	230	1
MOY66-16-28□	66	160	280	1.1
MOY66-21-23□	66	210	230	1.2
MOY66-21-28□	66	210	280	1.3
MOY66-21-35□	66	210	350	1.6
MOY66-26-23□	66	260	230	1.3
MOY66-26-28□	66	260	280	1.5
MOY66-26-35□	66	260	350	1.8
MOY66-32-23□	66	320	230	1.5
MOY66-32-28□	66	320	280	1.7
MOY66-32-35□	66	320	350	2
MOY66-32-45□	66	320	450	2.4
MOY66-37-23□	66	370	230	1.7
MOY66-37-28□	66	370	280	1.9
MOY66-37-35□	66	370	350	2.2
MOY66-37-45□	66	370	450	2.6
MOY66-43-23□	66	430	230	1.9
MOY66-43-28□	66	430	280	2.1
MOY66-43-35□	66	430	350	2.5
MOY66-43-45□	66	430	450	3
MOY88-16-23□	88	160	230	1.1
MOY88-16-28□	88	160	280	1.3
MOY88-21-23□	88	210	230	1.3
MOY88-21-28□	88	210	280	1.5
MOY88-21-35□	88	210	350	1.8
MOY88-26-23□	88	260	230	1.5
MOY88-26-28□	88	260	280	1.7
MOY88-26-35□	88	260	350	2
MOY88-32-23□	88	320	230	1.7
MOY88-32-28□	88	320	280	1.9
MOY88-32-35□	88	320	350	2.3
MOY88-32-45□	88	320	450	2.7
MOY88-37-23□	88	370	230	1.9
MOY88-37-28□	88	370	280	2.1
MOY88-37-35□	88	370	350	2.5
MOY88-37-45□	88	370	450	2.9
MOY88-43-23□	88	430	230	2.1
MOY88-43-28□	88	430	280	2.3
MOY88-43-35□	88	430	350	2.7
MOY88-43-45□	88	430	450	3.3

型番	H	W	D	自重（kg）
MOY99-16-23□	99	160	230	1.2
MOY99-16-28□	99	160	280	1.4
MOY99-21-23□	99	210	230	1.4
MOY99-21-28□	99	210	280	1.6
MOY99-21-35□	99	210	350	1.8
MOY99-26-23□	99	260	230	1.6
MOY99-26-28□	99	260	280	1.8
MOY99-26-35□	99	260	350	2.1
MOY99-32-23□	99	320	230	1.8
MOY99-32-28□	99	320	280	2
MOY99-32-35□	99	320	350	2.4
MOY99-32-45□	99	320	450	2.8
MOY99-37-23□	99	370	230	2
MOY99-37-28□	99	370	280	2.2
MOY99-37-35□	99	370	350	2.6
MOY99-37-45□	99	370	450	3
MOY99-43-23□	99	430	230	2.2
MOY99-43-28□	99	430	280	2.4
MOY99-43-35□	99	430	350	2.8
MOY99-43-45□	99	430	450	3.4
MOY133-16-23□	132.5	160	230	1.4
MOY133-16-28□	132.5	160	280	1.6
MOY133-21-23□	132.5	210	230	1.6
MOY133-21-28□	132.5	210	280	1.8
MOY133-21-35□	132.5	210	350	2.1
MOY133-26-23□	132.5	260	230	1.8
MOY133-26-28□	132.5	260	280	2.1
MOY133-26-35□	132.5	260	350	2.4
MOY133-32-23□	132.5	320	230	2
MOY133-32-28□	132.5	320	280	2.3
MOY133-32-35□	132.5	320	350	2.7
MOY133-32-45□	132.5	320	450	3.2
MOY133-37-23□	132.5	370	230	2.2
MOY133-37-28□	132.5	370	280	2.5
MOY133-37-35□	132.5	370	350	2.9
MOY133-37-45□	132.5	370	450	3.4
MOY133-43-23□	132.5	430	230	2.5
MOY133-43-28□	132.5	430	280	2.8
MOY133-43-35□	132.5	430	350	3.2
MOY133-43-45□	132.5	430	450	3.8

型番	H	W	D	自重（kg）
MOY149-16-23□	149	160	230	1.5
MOY149-16-28□	149	160	280	1.7
MOY149-21-23□	149	210	230	1.7
MOY149-21-28□	149	210	280	2
MOY149-21-35□	149	210	350	2.3
MOY149-26-23□	149	260	230	2
MOY149-26-28□	149	260	280	2.2
MOY149-26-35□	149	260	350	2.5
MOY149-32-23□	149	320	230	2.2
MOY149-32-28□	149	320	280	2.4
MOY149-32-35□	149	320	350	2.8
MOY149-32-45□	149	320	450	3.4
MOY149-37-23□	149	370	230	2.4
MOY149-37-28□	149	370	280	2.7
MOY149-37-35□	149	370	350	3.1
MOY149-37-45□	149	370	450	3.6
MOY149-43-23□	149	430	230	2.6
MOY149-43-28□	149	430	280	3
MOY149-43-35□	149	430	350	3.4
MOY149-43-45□	149	430	450	4.1
MOY177-16-23□	177	160	230	1.9
MOY177-16-28□	177	160	280	2.2
MOY177-21-23□	177	210	230	2.1
MOY177-21-28□	177	210	280	2.4
MOY177-21-35□	177	210	350	2.8
MOY177-26-23□	177	260	230	2.4
MOY177-26-28□	177	260	280	2.7
MOY177-26-35□	177	320	350	3.1
MOY177-32-23□	177	320	230	2.6
MOY177-32-28□	177	320	280	2.9
MOY177-32-35□	177	320	350	3.4
MOY177-32-45□	177	320	450	4.1
MOY177-37-23□	177	370	230	2.8
MOY177-37-28□	177	370	280	3.2
MOY177-37-35□	177	370	350	3.7
MOY177-37-45□	177	370	450	4.3
MOY177-43-23□	177	430	230	3.1
MOY177-43-28□	177	430	280	3.5
MOY177-43-35□	177	430	350	4
MOY177-43-45□	177	430	450	4.8

型番	H	W	D	自重（kg）
MOY199-16-23□	199	160	230	2
MOY199-16-28□	199	160	280	2.3
MOY199-21-23□	199	210	230	2.2
MOY199-21-28□	199	210	280	2.5
MOY199-21-35□	199	210	350	2.9
MOY199-26-23□	199	260	230	2.5
MOY199-26-28□	199	260	280	2.8
MOY199-26-35□	199	260	350	3.2
MOY199-32-23□	199	320	230	2.7
MOY199-32-28□	199	320	280	3.1
MOY199-32-35□	199	320	350	3.6
MOY199-32-45□	199	320	450	4.2
MOY199-37-23□	199	370	230	3
MOY199-37-28□	199	370	280	3.3
MOY199-37-35□	199	370	350	3.8
MOY199-37-45□	199	370	450	4.5
MOY199-43-23□	199	430	230	3.6
MOY199-43-28□	199	430	280	3.9
MOY199-43-35□	199	430	350	4.5
MOY199-43-45□	199	430	450	5.2
MOY222-16-23□	221.5	160	230	2.2
MOY222-16-28□	221.5	160	280	2.4
MOY222-21-23□	221.5	210	230	2.4
MOY222-21-28□	221.5	210	280	2.7
MOY222-21-35□	221.5	210	350	3.1
MOY222-26-23□	221.5	260	230	2.7
MOY222-26-28□	221.5	260	280	2.9
MOY222-26-35□	221.5	260	350	3.4
MOY222-32-23□	221.5	320	230	2.9
MOY222-32-28□	221.5	320	280	3.3
MOY222-32-35□	221.5	320	350	3.8
MOY222-32-45□	221.5	320	450	4.6
MOY222-37-23□	221.5	370	230	3.2
MOY222-37-28□	221.5	370	280	3.5
MOY222-37-35□	221.5	370	350	4.1
MOY222-37-45□	221.5	370	450	4.8
MOY222-43-23□	221.5	430	230	3.5
MOY222-43-28□	221.5	430	280	3.8
MOY222-43-35□	221.5	430	350	4.4
MOY222-43-45□	221.5	430	450	5.3

色仕様

パネル：シルバー
上下カバー：ライトグレー
サイドフレーム：グレー

パネル：ブラック
上下カバー：ブラック
サイドフレーム：ブラック

パネル：シルバー
上下カバー：ブラック
サイドフレーム：ブラック

■ MOYシリーズをご注文の際は必ず末尾□にGS、B、BSの色記号をつけて下さい。

型番リスト

表示件数

...

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	塗装色	RoHS?	最小発注数量

160	66	230	ブラック	10	1個
160	66	230	シルバー/ブラック	10	1個
160	66	230	シルバー/ライトグレー/グレー（GS）	-	1個
160	66	280	ブラック	10	1個
160	66	280	シルバー/ブラック	10	1個
160	66	280	シルバー/ライトグレー/グレー（GS）	-	1個
210	66	230	ブラック	10	1個
210	66	230	シルバー/ブラック	10	1個
210	66	230	シルバー/ライトグレー/グレー（GS）	-	1個
210	66	280	ブラック	10	1個
210	66	280	シルバー/ブラック	10	1個
210	66	280	シルバー/ライトグレー/グレー（GS）	-	1個
210	66	350	ブラック	10	1個
210	66	350	シルバー/ブラック	10	1個
210	66	350	シルバー/ライトグレー/グレー（GS）	-	1個
260	66	230	ブラック	10	1個
260	66	230	シルバー/ブラック	10	1個
260	66	230	シルバー/ライトグレー/グレー（GS）	-	1個
260	66	280	ブラック	10	1個
260	66	280	シルバー/ブラック	10	1個
260	66	280	シルバー/ライトグレー/グレー（GS）	-	1個
260	66	350	ブラック	10	1個
260	66	350	シルバー/ブラック	10	1個
260	66	350	シルバー/ライトグレー/グレー（GS）	-	1個
320	66	230	ブラック	10	1個
320	66	230	シルバー/ブラック	10	1個
320	66	230	シルバー/ライトグレー/グレー（GS）	-	1個
320	66	280	ブラック	10	1個
320	66	280	シルバー/ブラック	10	1個
320	66	280	シルバー/ライトグレー/グレー（GS）	-	1個
320	66	350	ブラック	10	1個
320	66	350	シルバー/ブラック	10	1個
320	66	350	シルバー/ライトグレー/グレー（GS）	-	1個
320	66	450	ブラック	10	1個
320	66	450	シルバー/ブラック	10	1個
320	66	450	シルバー/ライトグレー/グレー（GS）	-	1個
370	66	230	ブラック	10	1個
370	66	230	シルバー/ブラック	10	1個
370	66	230	シルバー/ライトグレー/グレー（GS）	-	1個
370	66	280	ブラック	10	1個
370	66	280	シルバー/ブラック	10	1個
370	66	280	シルバー/ライトグレー/グレー（GS）	-	1個
370	66	350	ブラック	10	1個
370	66	350	シルバー/ブラック	10	1個
370	66	350	シルバー/ライトグレー/グレー（GS）	-	1個
370	66	450	ブラック	10	1個
370	66	450	シルバー/ブラック	10	1個
370	66	450	シルバー/ライトグレー/グレー（GS）	-	1個
430	66	230	ブラック	10	1個
430	66	230	シルバー/ブラック	10	1個
430	66	230	シルバー/ライトグレー/グレー（GS）	-	1個
430	66	280	ブラック	10	1個
430	66	280	シルバー/ブラック	10	1個
430	66	280	シルバー/ライトグレー/グレー（GS）	-	1個
430	66	350	ブラック	10	1個
430	66	350	シルバー/ブラック	10	1個
430	66	350	シルバー/ライトグレー/グレー（GS）	-	1個
430	66	450	ブラック	10	1個
430	66	450	シルバー/ブラック	10	1個
430	66	450	シルバー/ライトグレー/グレー（GS）	-	1個

通常単価(税別) (税込単価)	通常出荷日

11,453円 ( 12,598円 )	2日目
9,626円 ( 10,589円 )	2日目
9,626円 ( 10,589円 )	2日目
10,229円 ( 11,252円 )	2日目
10,229円 ( 11,252円 )	2日目
10,229円 ( 11,252円 )	2日目
10,542円 ( 11,596円 )	2日目
10,542円 ( 11,596円 )	2日目
10,542円 ( 11,596円 )	2日目
11,190円 ( 12,309円 )	2日目
11,190円 ( 12,309円 )	2日目
11,190円 ( 12,309円 )	2日目
12,176円 ( 13,394円 )	2日目
12,176円 ( 13,394円 )	2日目
12,176円 ( 13,394円 )	2日目
10,883円 ( 11,971円 )	2日目
10,883円 ( 11,971円 )	2日目
10,883円 ( 11,971円 )	2日目
11,679円 ( 12,847円 )	2日目
11,679円 ( 12,847円 )	2日目
11,679円 ( 12,847円 )	2日目
12,431円 ( 13,674円 )	2日目
12,431円 ( 13,674円 )	2日目
12,431円 ( 13,674円 )	2日目
11,753円 ( 12,928円 )	2日目
11,753円 ( 12,928円 )	2日目
11,753円 ( 12,928円 )	2日目
14,170円 ( 15,587円 )	2日目
12,566円 ( 13,823円 )	2日目
12,566円 ( 13,823円 )	2日目
14,508円 ( 15,959円 )	2日目
14,508円 ( 15,959円 )	2日目
14,508円 ( 15,959円 )	2日目
15,679円 ( 17,247円 )	2日目
15,679円 ( 17,247円 )	2日目
15,679円 ( 17,247円 )	2日目
12,758円 ( 14,034円 )	2日目
12,758円 ( 14,034円 )	2日目
12,758円 ( 14,034円 )	2日目
13,975円 ( 15,373円 )	2日目
13,975円 ( 15,373円 )	2日目
13,975円 ( 15,373円 )	2日目
15,357円 ( 16,893円 )	2日目
15,357円 ( 16,893円 )	2日目
15,357円 ( 16,893円 )	2日目
17,099円 ( 18,809円 )	2日目
17,099円 ( 18,809円 )	2日目
17,099円 ( 18,809円 )	2日目
14,124円 ( 15,536円 )	2日目
14,124円 ( 15,536円 )	2日目
14,124円 ( 15,536円 )	2日目
15,719円 ( 17,291円 )	2日目
15,719円 ( 17,291円 )	2日目
15,719円 ( 17,291円 )	2日目
17,331円 ( 19,064円 )	2日目
17,331円 ( 19,064円 )	2日目
17,331円 ( 19,064円 )	2日目
18,487円 ( 20,336円 )	2日目
18,487円 ( 20,336円 )	2日目
18,487円 ( 20,336円 )	2日目

...

基本情報

基本情報

【特長】
・高さ8種類、幅6種類、奥行4種類の160サイズのバンド取手付の組立式システムケースです
・一体感のある樹脂製バンド取手付ケースです
【用途】
・オールアルミ製で軽量なので、持ち運びする測定器・電源装置に最適です

ご注意

こちらのシリーズでは、バンド取手の色仕様（Bタイプ）『MH-197B』『MY-197B』に使用しております材料を変更することになりました。詳細はこちら
当該シリーズにおいて、色仕様及び型番の変更がございます。詳細はこちら
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
