タカチ電機工業

MBC型フランジ足付アルミケース

Name: MBC型フランジ足付アルミケース
Brand: タカチ電機工業
SKU: 222000227861
Rating: 5 (3 reviews)

カタログ |

一部SALE 2026/03/31まで
数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): 1,099円～2,946円特別価格

税込単価: 1,209円～3,241円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

【穴加工対応】アルミケース MBシリーズ

4.3

通常価格(税別)： 354円 (税込価格：389円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

TS型傾斜ケース

4.4

通常価格(税別)： 1,060円 (税込価格：1,166円)

通常出荷日：2 日目

フランジ足付タイプのアルミボックス。【特長】・そのまま壁面等に設置可能。【用途...

詳細情報を確認する

端子台有無
端子台無し
材質
アルミ
サイズ
固定サイズ
穴加工対応
特注のみ対応
形状
コの字型
設置
屋内
基板・中板
無
保護機能（耐環境性）
無

ご注意

【一部商品取扱終了情報】
2024年3月31日にミスミでは受注受付終了となります。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
本商品は型番の変更がございます。詳しくは商品情報欄の「新型番のご案内」をご確認ください。
本商品は2022年4月以降、追加で仕様変更がございます。詳しくはこちらをご覧ください。
＜仕様変更内容＞
カバー・シャーシ
・変更前：シルバー塗装　
・変更後：メタリックシルバー塗装（裏面導通処理）
ワッシャー
・変更前：あり
・変更後：なし

未確定：候補が13型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

新型番のご案内

旧型式	新型式
MBC050407	MBC5-4-7
MBC070405	MBC7-4-5
MBC070410	MBC7-4-10
MBC080512	MBC8-5-12
MBC100415	MBC10-4-15
MBC100507	MBC10-5-7
MBC100615	MBC10-7-15
MBC120609	MBC13-6-9
MBC130420	MBC14-4-20
MBC150611	MBC15-7-11
MBC170425	MBC17-4-25
MBC170713	MBC18-7-13
MBC200715	MBC20-8-15

特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

そのまま壁面等に設置可能なアルミケース

フランジ足付タイプ。

MBC型フランジ足付アルミケースの構成内容

MBC型フランジ足付アルミケースの構成。

**新仕様**
照番	名称	個数	材質	色／表面処理
1	カバー	1	アルミ板 A1100P	メタリックシルバー塗装（裏面導通）
2	シャーシ	1	アルミ板 A1100P	メタリックシルバー塗装（裏面導通）
3	取付ビス（M3×5トラス）	4	真ちゅう	ニッケルメッキ
3	ワッシャー（M3用平ワッシャー）	なし	-	-

・カバー・シャーシ片面保護シート付です。目立ちにくいのでご注意下さい。

**旧仕様**
照番	名称	個数	材質	色／表面処理
1	カバー	1	アルミ板 A1100P	シルバー / 塗装
2	シャーシ	1	アルミ板 A1100P	シルバー / 塗装
3	取付ビス（M3×5トラス）	4	真ちゅう	ニッケルメッキ
3	ワッシャー（M3用平ワッシャー）	4	真ちゅう	ニッケルメッキ

・カバー・シャーシ片面保護シート付です。目立ちにくいのでご注意下さい。

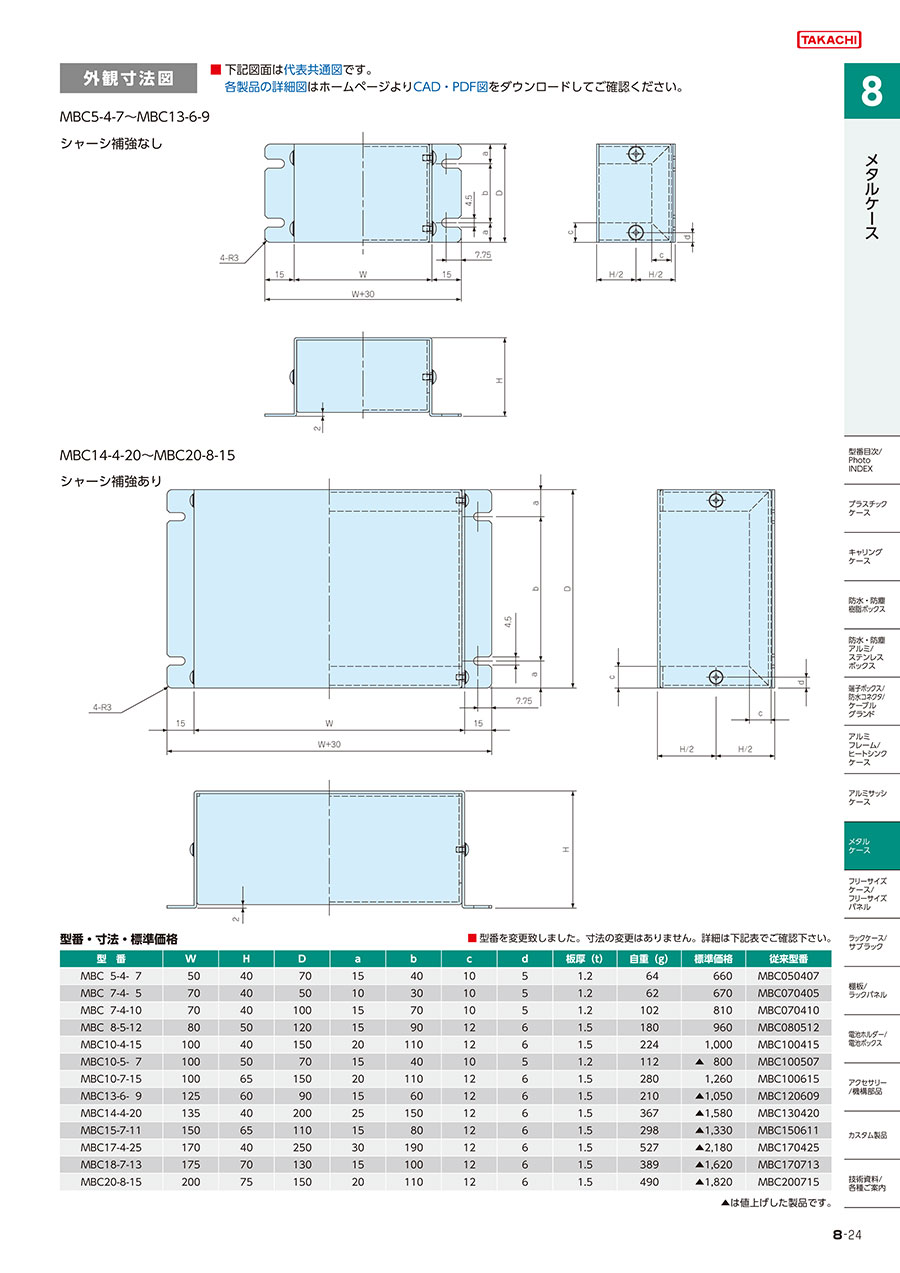

この商品の外形図と寸法

MBC070405～MBC120609

シャーシ補強なし。

MBC070405～MBC120609の寸法図。

MBC150611～MBC200715

シャーシ補強あり。

MBC150611～MBC200715の寸法図。

旧型番	新型番	W	H	D	a	b	c	d	板厚（t）	自重（g）
MBC070405	MBC7-4-5	70	40	50	10	30	10	5	1.2	62
MBC100507	MBC10-5-7	100	50	70	15	40	10	5	1.2	112
MBC120609	MBC13-6-9	125	60	90	15	60	12	6	1.5	210
MBC150611	MBC15-7-11	150	65	110	15	80	12	6	1.5	298
MBC170713	MBC18-7-13	175	70	130	15	100	12	6	1.5	389
MBC200715	MBC20-8-15	200	75	150	20	110	12	6	1.5	490
新サイズ追加	MBC5-4-7	50	40	70	15	40	10	5	1.2	64
新サイズ追加	MBC7-4-10	70	40	100	15	70	10	5	1.2	102
新サイズ追加	MBC8-5-12	80	50	120	15	90	12	6	1.5	180
新サイズ追加	MBC10-4-15	100	40	150	20	110	12	6	1.5	224
新サイズ追加	MBC10-7-15	100	65	150	20	110	12	6	1.5	280
新サイズ追加	MBC14-4-20	135	40	200	25	150	12	6	1.5	367
新サイズ追加	MBC17-4-25	170	40	250	30	190	12	6	1.5	527

型番リスト

表示件数

型番

外形寸法W 横(幅)

外形寸法H 縦(高さ)

外形寸法D 奥行(厚み)

塗装色

代表規格

板厚

(t)

RoHS?

最小発注数量

50	40	70	メタリックシルバー	なし	1.2	-	1個
70	40	50	メタリックシルバー	なし	1.2	-	1個
70	40	100	メタリックシルバー	なし	1.2	-	1個
80	50	120	メタリックシルバー	なし	1.5	-	1個
100	40	150	メタリックシルバー	なし	1.5	-	1個
100	50	70	メタリックシルバー	なし	1.2	-	1個
100	65	150	メタリックシルバー	なし	1.5	-	1個
125	60	90	メタリックシルバー	なし	1.5	-	1個
135	40	200	メタリックシルバー	なし	1.5	-	1個
150	65	110	メタリックシルバー	なし	1.5	-	1個
170	40	250	メタリックシルバー	なし	1.5	-	1個
175	70	130	メタリックシルバー	なし	1.5	-	1個
200	75	150	メタリックシルバー	なし	1.5	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,101円 ( 1,211円 )	2日目
1,099円 ( 1,209円 )	5日目
1,170円760円 ( 836円 )	在庫品1日目当日出荷可能
1,458円 ( 1,604円 )	在庫品1日目当日出荷可能
1,690円 ( 1,859円 )	在庫品1日目当日出荷可能
1,147円 ( 1,262円 )	在庫品1日目当日出荷可能
1,893円 ( 2,082円 )	在庫品1日目当日出荷可能
1,615円 ( 1,777円 )	2日目
2,817円1,690円 ( 1,859円 )	在庫品1日目当日出荷可能
2,131円 ( 2,344円 )	在庫品1日目当日出荷可能
2,248円 ( 2,473円 )	2日目
2,502円 ( 2,752円 )	在庫品1日目当日出荷可能
2,946円 ( 3,241円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

フランジ足付タイプのアルミボックス。
【特長】
・そのまま壁面等に設置可能。
【用途】
・スイッチボックスや操作機器用ボックスに最適。

ご注意

【一部商品取扱終了情報】
2024年3月31日にミスミでは受注受付終了となります。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
本商品は型番の変更がございます。詳しくは商品情報欄の「新型番のご案内」をご確認ください。
本商品は2022年4月以降、追加で仕様変更がございます。詳しくはこちらをご覧ください。
＜仕様変更内容＞
カバー・シャーシ
・変更前：シルバー塗装　
・変更後：メタリックシルバー塗装（裏面導通処理）
ワッシャー
・変更前：あり
・変更後：なし

カタログ

カタログ (見開き版)

商品担当おすすめ

日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】CF形ボックス（防水・防塵構造）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MBC型フランジ足付アルミケースのレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

スイッチのケース

満足度：5.02021/11/22

フランジタイプのため取付が非常に簡単です。納期も早いので急いでいるときにはベストな商品だと思います。

0人が参考にしています。

外部信号表示器用ケースとして使用

満足度：5.02019/11/28

サイズもちょうどよく、１個から短納期で購入できて助かりました。フランジ足が付いているので取り付けの際にも便利につかえ、...もっと読む

0人が参考にしています。

コンセントの取り付けボックス

満足度：5.02018/01/12

コンセントを壁面に取り付けるために使用しました。コンセントと周辺回路を一緒に組み込めるので便利です。耳が出ているので壁面...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q指定寸法での製作は可能でしょうか？

フリーサイズケース、MBCFシリーズにて、幅50～500mm、奥行50～500mm、高さ20～250mmの範囲で製作可能です。別途VONAサポートセンター（0120-343-256）までお問い合わせください。
