タカチ電機工業

HY型縦型ヒートシンクケース

  • 一部SALE 2025/12/26まで
  • 一部当日出荷可能
通常単価(税別)
10,352円～37,971円特別価格
税込単価
11,387円～41,768円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【穴加工対応】アルミケース MBシリーズ

タカチ電機工業

【穴加工対応】アルミケース MBシリーズ
4.3
通常価格(税別)： 354円 (税込価格：389円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

OS型アルミサッシケース

タカチ電機工業

OS型アルミサッシケース
4.5
通常価格(税別)： 7,660円 (税込価格：8,426円)

通常出荷日：在庫品1日目

熱対策を考慮した縦型ヒートシンク形状の自然空冷ケースです。【特長】・アルミ押出...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が111型番あります。
数量：

商品仕様


特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp


放熱効率の高いアルミ材を採用した縦型タイプのヒートシンクケース

ヒートシンクが平らで設置が容易。

ヒートシンクが平らで設置が容易。

HY型縦型ヒートシンクケースに新たに追加された機能等について

優れた放熱性

波打形状。

波打形状。

ヒートシンク部は表面積が大きくなる波打形状で、放熱効果を最大限に発揮できる形状。
オーディオアンプ・電源装置・産業用コンピュータなど発熱の多い機器に最適。

奥行（D寸法）増加

従来サイズ。

従来サイズ。

新サイズ登場。

新サイズ登場。

奥行（D寸法）が従来の231mmに加えて330mmを新たに追加。

高さ（H寸法）増加

全7サイズ。

全7サイズ。

この商品の構成内容

HY型縦型ヒートシンクケースの構成内容。

HY型縦型ヒートシンクケースの構成内容。

No.名称個数材質色/表面処理
1ヒートシンク側板2A6063S-T5シルバーアルマイト・ブラックアルマイト
2パネル2A6063S-T5HLシルバーアルマイト・HLブラックアルマイト
3天底板2A1050P t2.0HLシルバーアルマイト・HLブラックアルマイト
4固定金具4SPCC t1.6三価クロメート
5ゴム足4ポリウレタンブラック
  • ※ HL=ヘアライン処理。

この商品の外形図と寸法

HY型縦型ヒートシンクケースの寸法図。

HY型縦型ヒートシンクケースの寸法図。

HY型縦型ヒートシンクケースの寸法図。



HY型縦型ヒートシンクケースの寸法図。

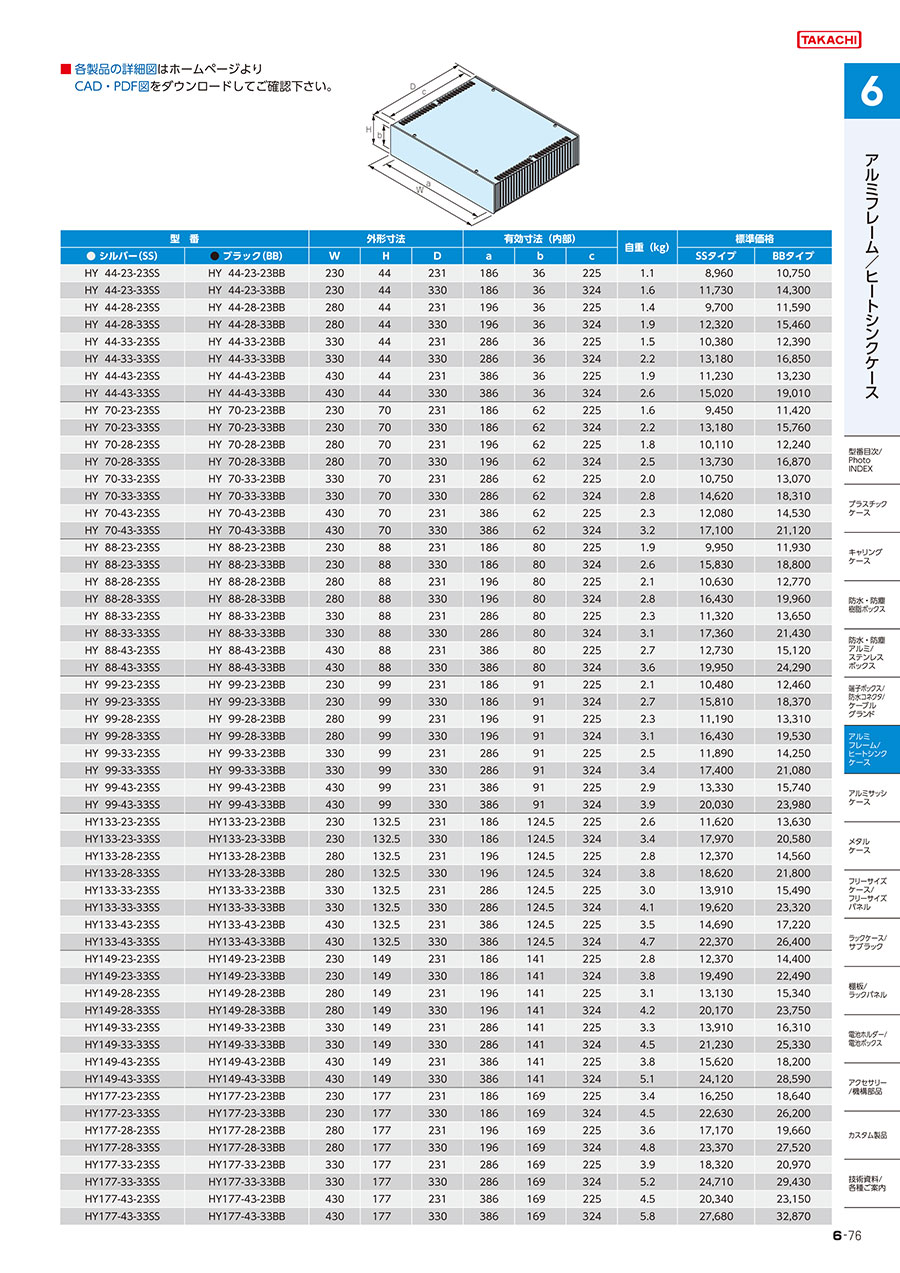

型番WHD自重（kg）
シルバー（SS）ブラック（BB）
HY44-23-23SSHY44-23-23BB230442311.1
HY44-23-33SSHY44-23-33BB230443301.6
HY44-28-23SSHY44-28-23BB280442311.4
HY44-28-33SSHY44-28-33BB280443301.9
HY44-33-23SSHY44-33-23BB330442311.5
HY44-33-33SSHY44-33-33BB330443302.2
HY44-43-23SSHY44-43-23BB430442311.9
HY44-43-33SSHY44-43-33BB430443302.6
HY70-23-23SSHY70-23-23BB230702311.6
HY70-23-33SSHY70-23-33BB230703302.2
HY70-28-23SSHY70-28-23BB280702311.8
HY70-28-33SSHY70-28-33BB280703302.5
HY70-33-23SSHY70-33-23BB330702312
HY70-33-33SSHY70-33-33BB330703302.8
HY70-43-23SSHY70-43-23BB430702312.3
HY70-43-33SSHY70-43-33BB430703303.2
HY88-23-23SSHY88-23-23BB230882311.9
HY88-23-33SSHY88-23-33BB230883302.6
HY88-28-23SSHY88-28-23BB280882312.1
HY88-28-33SSHY88-28-33BB280883302.8
HY88-33-23SSHY88-33-23BB330882312.3
HY88-33-33SSHY88-33-33BB330883303.1
HY88-43-23SSHY88-43-23BB430882312.7
HY88-43-33SSHY88-43-33BB430883303.6
HY99-23-23SSHY99-23-23BB230992312.1
HY99-23-33SSHY99-23-33BB230993302.7
HY99-28-23SSHY99-28-23BB280992312.3
HY99-28-33SSHY99-28-33BB280993303.1
HY99-33-23SSHY99-33-23BB330992312.5
HY99-33-33SSHY99-33-33BB330993303.4
HY99-43-23SSHY99-43-23BB430992312.9
HY99-43-33SSHY99-43-33BB430993303.9
HY133-23-23SSHY133-23-23BB230132.52312.6
HY133-23-33SSHY133-23-33BB230132.53303.4
HY133-28-23SSHY133-28-23BB280132.52312.8
HY133-28-33SSHY133-28-33BB280132.53303.8
HY133-33-23SSHY133-33-23BB330132.52313
HY133-33-33SSHY133-33-33BB330132.53304.1
HY133-43-23SSHY133-43-23BB430132.52313.5
HY133-43-33SSHY133-43-33BB430132.53304.7
HY149-23-23SSHY149-23-23BB2301492312.8
HY149-23-33SSHY149-23-33BB2301493303.8
HY149-28-23SSHY149-28-23BB2801492313.1
HY149-28-33SSHY149-28-33BB2801493304.2
HY149-33-23SSHY149-33-23BB3301492313.3
HY149-33-33SSHY149-33-33BB3301493304.5
HY149-43-23SSHY149-43-23BB4301492313.8
HY149-43-33SSHY149-43-33BB4301493305.1
HY177-23-23SSHY177-23-23BB2301772313.4
HY177-23-33SSHY177-23-33BB2301773304.5
HY177-28-23SSHY177-28-23BB2801772313.6
HY177-28-33SSHY177-28-33BB2801773304.8
HY177-33-23SSHY177-33-23BB3301772313.9
HY177-33-33SSHY177-33-33BB3301773305.2
HY177-43-23SSHY177-43-23BB4301772314.5
HY177-43-33SSHY177-43-33BB4301773305.8
付属ビス
ケース色BB
  • M3×6サラ三価黒クロメート×16
  • M3×5座付丸皿三価黒クロメート×12
ケース色SS
  • M3×6サラニッケル×16
  • M3×5座付丸皿ニッケル×12

この商品の構成部品図

天板・底板

天板・底板の寸法図。

天板・底板の寸法図。

色記号材質色/表面処理
SSタイプA1050P t2.0HLシルバーアルマイト
BBタイプA1050P t2.0HLブラックアルマイト
ケース幅×奥行きWDab
230×230229224.545.714.95
230×330229323.545.715.1
280×230279224.555.814.95
280×330279323.555.815.1
330×230329224.565.814.95
330×330329323.565.815.1
430×230429224.585.814.95
430×330429323.585.815.1

天板・底板の寸法。

HYフロント / リアパネル

HYフロント / リアパネルの寸法図。

HYフロント / リアパネルの寸法図。

色記号材質色/表面処理
SSタイプA6063S-T5HLシルバーアルマイト
BBタイプA6063S-T5HLブラックアルマイト
ケース幅WaH（44）H（70）H（88）H（99）H（132.5）H（149）H（177）
23023033.344708899132.5149177
28028043.444708899132.5149177
33033053.444708899132.5149177
43043073.444708899132.5149177

HYフロント / リアパネルの寸法。

側板

側板の寸法図。

側板の寸法図。

色記号材質色/表面処理
SSタイプA6063S-T5シルバーアルマイト
BBタイプA6063S-T5ブラックアルマイト
ケース奥行き×高さWH熱抵抗値（℃/W）
230×44224.6362.41
330×44323.6361.89
230×70224.6621.49
330×70323.6621.36
230×88224.6801.49
330×88323.6801.17
230×99224.6911.38
330×99323.6911.08
230×132.5224.6124.51.14
330×132.5323.6124.50.89
230×149224.61411.06
330×149323.61410.83
230×177224.61690.95
330×177323.61690.74

側板の寸法。

熱抵抗値は、フィンが地面に垂直、温度上昇60℃の時の値。

固定金具

固定金具の寸法図。

固定金具の寸法図。

材質表面処理
SPCC t1.6三価クロメート
ケース高さHa
4431.810.9
7057.817.9
8875.817.9
9986.817.9
132.5120.317.9
149136.817.9
177164.817.9

固定金具の部品内容。

ゴム足

ゴム足の寸法図。

ゴム足の寸法図。

材質色
ポリウレタンブラック

ゴム足の部品内容。
