タカチ電機工業

ハンドル付コントロールボックス FCHシリーズ

ハンドル付コントロールボックス FCHシリーズ
  • 一部SALE 2025/12/26まで
  • 一部当日出荷可能
通常単価(税別)
5,270円～10,350円特別価格
税込単価
5,797円～11,385円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

FC型コントロールボックス

タカチ電機工業

FC型コントロールボックス
4.4
通常価格(税別)： 3,139円 (税込価格：3,453円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

チルトレッグ付アルミケース EXPTシリーズ

タカチ電機工業

チルトレッグ付アルミケース EXPTシリーズ
0
通常価格(税別)： 5,722円 (税込価格：6,294円)

通常出荷日：2 日目

【特長】・高さ2サイズ、幅5サイズ、奥行き5サイズの全23サイズ、46機種のア...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が16型番あります。
数量：

商品仕様


製品仕様変更のお知らせ

特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp


FCH型ハンドル付コントロールボックスの詳細

寸法図

寸法図

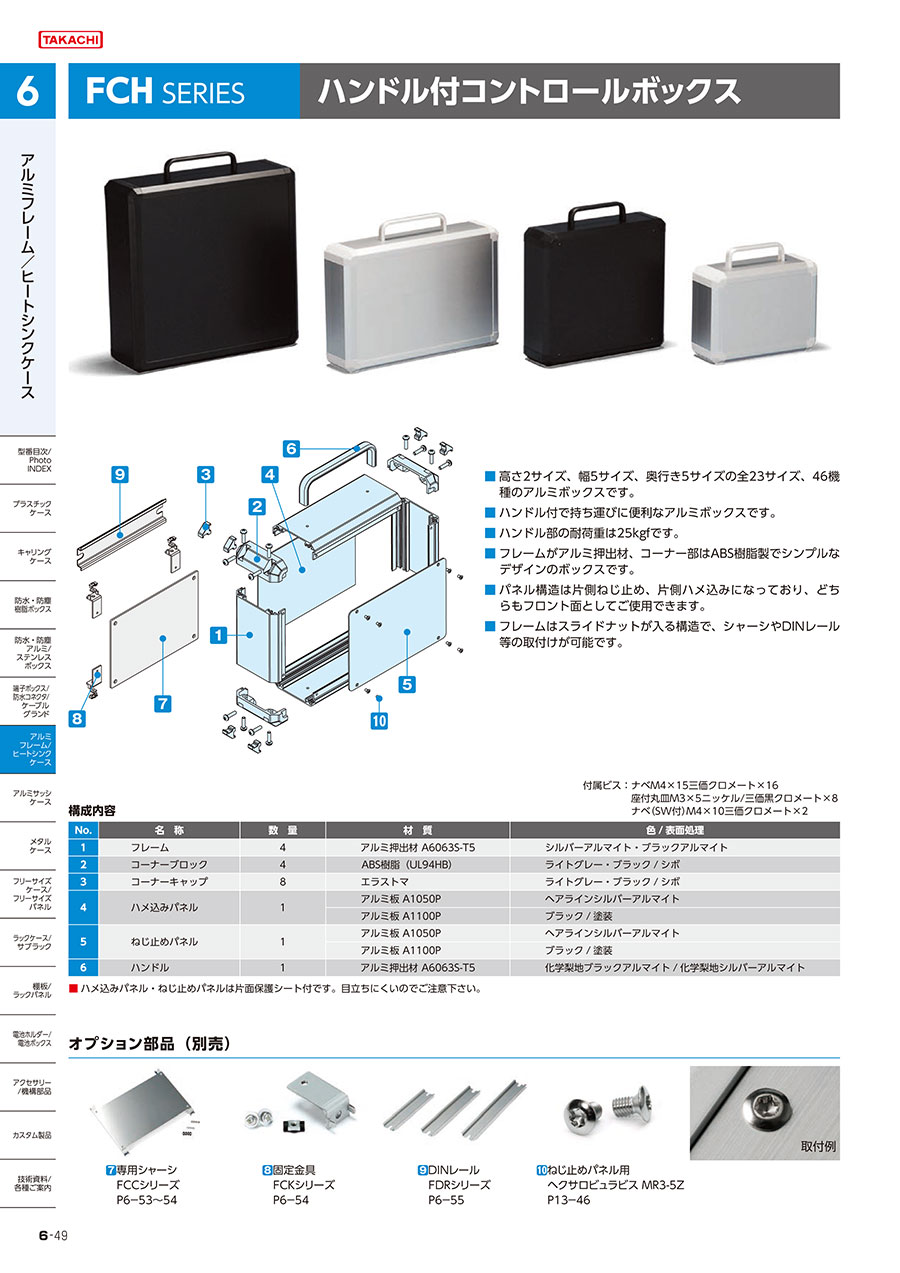

構成部品

照番名称数量材質色／表面処理
1フレーム4A6063S－T5シルバー・ブラックアルマイト
2コーナーブロック4ABS（UL94HB）ライトグレー・ブラック / シボ
3コーナーキャップ8エラストマライトグレー・ブラック / シボ
4ハメ込みパネル1A1050P t1.5HL シルバーアルマイト
A1100P t1.5ブラック / 塗装
5ねじ止めパネル1A1050P t1.5HL シルバーアルマイト
A1100P t1.5ブラック / 塗装
6ハンドル（単品型番 OH-100/120）1A6063S－T5化学梨地ブラックアルマイト /化学梨地シルバーアルマイト
  • ハメ込みパネル、ねじ止めパネルは片面保護シート付。目立ちにくい為注意。
  • 付属ビス：M4×15ナベ三価クロメート×16 / M3×5座付丸皿ニッケル/三価黒クロメート×8 / M4×10ナベSW付三価クロメート×2

FCH外観寸法図

寸法図

寸法図

製品仕様

色記号コーナーフレームパネルハンドル
GSライトグレーシルバーシルバーシルバー
BBブラックブラックブラックブラック

機種内容

型番HWDa自重（kg）
FCH8-20-15□75.4200150106.50.65
FCH8-20-20□75.4200200106.50.79
FCH8-25-15□75.4250150106.50.77
FCH8-25-20□75.4250200106.50.93
FCH8-25-25□75.4250250106.51.10
FCH8-30-20□75.4300200126.51.07
FCH8-30-25□75.4300250126.51.26
FCH8-30-30□75.4300300126.51.45
FCH8-35-20□75.4350200126.51.22
FCH8-35-25□75.4350250126.51.42
FCH8-35-30□75.4350300126.51.54
FCH8-40-25□75.4400250126.51.49
FCH8-40-30□75.4400300126.51.81
FCH8-40-40□75.4400400126.52.27
FCH10-30-20□100.4300200126.51.19
FCH10-30-25□100.4300250126.51.39
FCH10-30-30□100.4300300126.51.60
FCH10-35-20□100.4350200126.51.35
FCH10-35-25□100.4350250126.51.57
FCH10-35-30□100.4350300126.51.80
FCH10-40-25□100.4400250126.51.75
FCH10-40-30□100.4400300126.51.99
FCH10-40-40□100.4400400126.52.48

内部有効寸法（FCHシリーズ）

内部有効寸法（FCHシリーズ）

内部有効寸法（FCHシリーズ）

ケース高さ Habce
37.936.921.416.131.5
50.449.42013.244
62.961.932.525.756.5
75.474.44538.269
100.499.47063.294
125.4124.49588.2119
150.4149.4120113.2144

型番リスト

表示件数
  • 1
    • 型番
    FCH8-20-15BB
    FCH8-25-20GS
    FCH8-25-25GS
    注文停止中
    FCH8-30-20BB
    注文停止中
    FCH8-30-25BB
    注文停止中
    FCH8-30-30BB
    注文停止中
    FCH8-35-20GS
    注文停止中
    FCH8-35-25GS
    注文停止中
    FCH8-35-30GS
    注文停止中
    FCH8-40-25BB
    注文停止中
    FCH8-40-30BB
    注文停止中
    FCH8-40-40BB
    注文停止中
    FCH10-30-25BB
    注文停止中
    FCH10-30-30BB
    注文停止中
    FCH10-35-25BB
    注文停止中
    FCH10-35-30BB

    外形寸法W 横(幅)

    外形寸法H 縦(高さ)

    外形寸法D 奥行(厚み)

    塗装色

    		RoHS?最小発注数量
    200
    75.4
    150
    ブラック
    10
    1個
    250
    75.4
    200
    シルバー/グレー
    10
    1個
    250
    75.4
    250
    シルバー/グレー
    -
    1個
    300
    75.4
    200
    ブラック
    10
    1個
    300
    75.4
    250
    ブラック
    10
    1個
    300
    75.4
    300
    ブラック
    10
    1個
    350
    75.4
    200
    シルバー/グレー
    10
    1個
    350
    75.4
    250
    シルバー/グレー
    10
    1個
    350
    75.4
    300
    シルバー/グレー
    10
    1個
    400
    75.4
    250
    ブラック
    10
    1個
    400
    75.4
    300
    ブラック
    10
    1個
    400
    75.4
    400
    ブラック
    10
    1個
    300
    100.4
    250
    ブラック
    10
    1個
    300
    100.4
    300
    ブラック
    10
    1個
    350
    100.4
    250
    ブラック
    10
    1個
    350
    100.4
    300
    ブラック
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,270円2,633円
    ( 2,896円 )
    在庫品1日目当日出荷可能
    6,280円2,814円
    ( 3,095円 )
    在庫品1日目当日出荷可能
    6,730円3,013円
    ( 3,314円 )
    在庫品1日目当日出荷可能
    6,350円
    ( 6,985円 )
    2日目
    6,750円
    ( 7,425円 )
    2日目
    7,280円
    ( 8,008円 )
    2日目
    7,270円
    ( 7,997円 )
    2日目
    7,840円
    ( 8,624円 )
    2日目
    8,650円
    ( 9,515円 )
    2日目
    7,880円
    ( 8,668円 )
    2日目
    8,580円
    ( 9,438円 )
    2日目
    10,350円
    ( 11,385円 )
    2日目
    7,430円
    ( 8,173円 )
    2日目
    8,010円
    ( 8,811円 )
    2日目
    8,010円
    ( 8,811円 )
    2日目
    8,640円
    ( 9,504円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・高さ2サイズ、幅5サイズ、奥行き5サイズの全23サイズ、46機種のアルミボックスです。
    ・ハンドル付で持ち運びに便利なアルミボックスです。
    ・ハンドル部の耐荷重は25kgfです。
    ・フレームがアルミ押出材、コーナー部はABS樹脂製でシンプルなデザインのボックスです。
    【用途】
    ・フレームはスライドナットが入る構造で、シャーシやDINレール等の取付けが可能です。
    ・パネル構造は片側ねじ止め、片側ハメ込みになっており、どちらもフロント面としてご使用できます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ハンドル付コントロールボックス FCHシリーズのレビュー
    4.5平均満足度：4.52件のレビュー
    組付け
    5
    満足度：5.02023/06/08
    タッチパネルなどの部品を取り付けるためにこの商品自体に配線用の穴あけなどの加工を施して使っていますが、ケース自体の耐久性...もっと読む
    0人が参考にしています。
    製品に使用
    4
    満足度：4.02018/07/17
    製品に使うために購入しています。タッチパネルなどの部品を取り付けるためにこの商品自体に配線用の穴あけなどの加工を施して使...もっと読む
    0人が参考にしています。
