商品仕様
型番リスト
詳細情報
カタログ

商品仕様

パネル構造の組立式で加工のしやすいラックケース

ER型全35サイズ。

ER型EIAラックケースの構成内容

ER型EIAラックケースの立体組立図。

HL=ヘアライン処理
側板片面保護シート付です。目立ちにくいのでご注意ください。

照番	名称	材質	色／表面処理
1	パネル	A6063S−T5	HLシルバー・ブラックアルマイト
2	フレーム	A6063S−T5（AE−303）	HLシルバー・ブラックアルマイト
3	リアパネル	A6063S−T5	HLシルバー・ブラックアルマイト
4	側板	A1050Pt1.5	HLシルバー・ブラックアルマイト
5	天板	SPCC t1.0	黒塗装（レザートン）
6	底板	SPCC t1.0	黒塗装
7	固定金具	SPCC t2.0＋A6063S−T5	三価クロメート＋アルマイト
8	ゴム足（単品型番B-P3）	天然ゴム	ブラック

製品仕様

色記号	パネル	リアパネル	フレーム	側板	天・底板
S	シルバー	シルバー	シルバー	シルバー	ブラック
B	ブラック	ブラック	ブラック	ブラック	ブラック

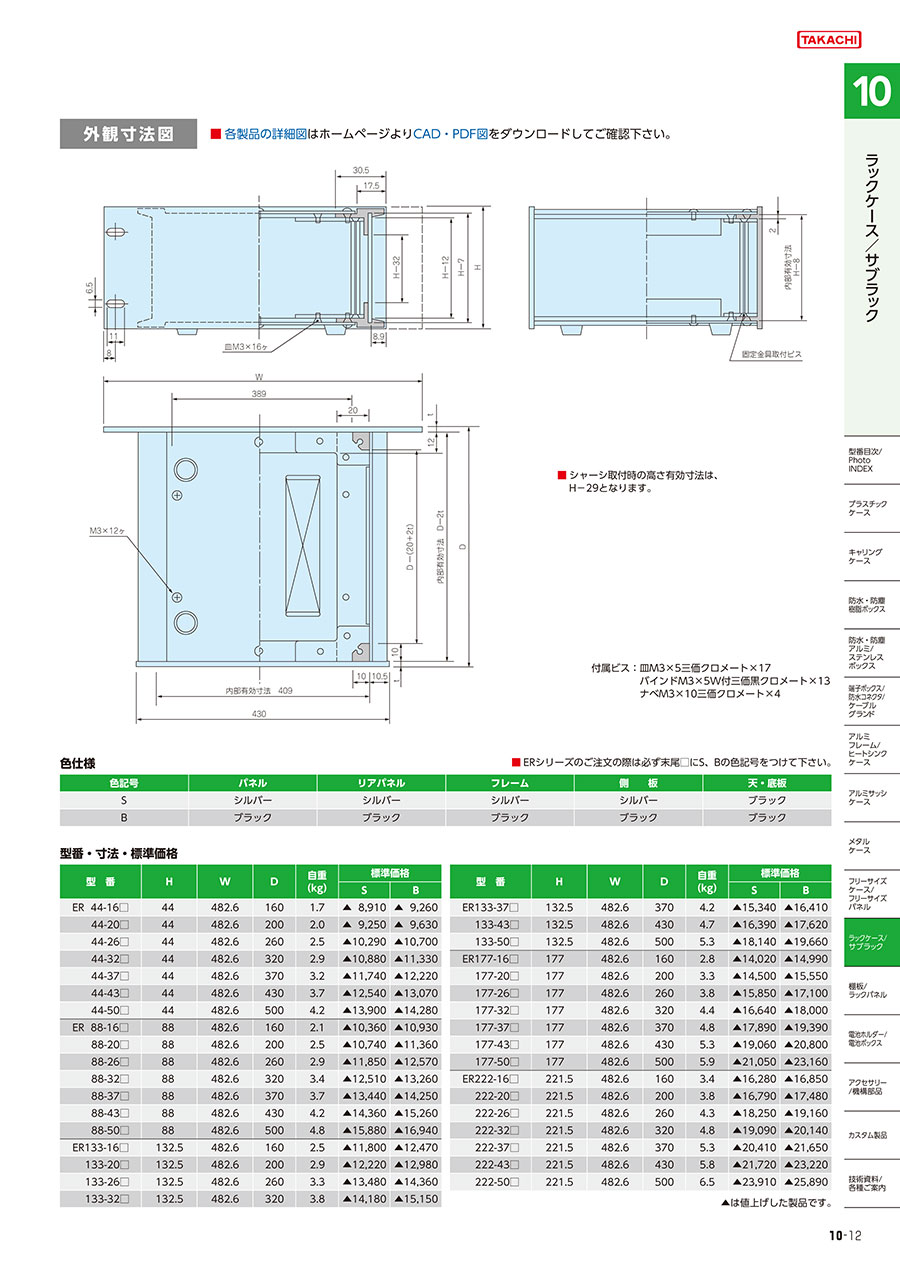

この商品の外形図と寸法

ER型EIAラックケースの寸法図。

付属ビス
・M3×5サラ三価クロメート×17。
・M3×5バインドW付三価黒クロメート×13。
・M3×10ナベ三価クロメート×4。

・シャーシ取付時の高さ有効寸法は、H-29となります。

型番	H	W	D	自重（kg）
ER 44−16□	44	482.6	160	1.7
ER 44−20□	44	482.6	200	2
ER 44−26□	44	482.6	260	2.5
ER 44−32□	44	482.6	320	2.9
ER 44−37□	44	482.6	370	3.2
ER 44−43□	44	482.6	430	3.7
ER 44−50□	44	482.6	500	4.2
ER 88−16□	88	482.6	160	2.1
ER 88−20□	88	482.6	200	2.5
ER 88−26□	88	482.6	260	2.9
ER 88−32□	88	482.6	320	3.4
ER 88−37□	88	482.6	370	3.7
ER 88−43□	88	482.6	430	4.2
ER 88−50□	88	482.6	500	4.8
ER 133−16□	132.5	482.6	160	2.5
ER 133−20□	132.5	482.6	200	2.9
ER 133−26□	132.5	482.6	260	3.3
ER 133−32□	132.5	482.6	320	3.8

型番	H	W	D	自重（kg）
ER 133−37□	132.5	482.6	370	4.2
ER 133−43□	132.5	482.6	430	4.7
ER 133−50□	132.5	482.6	500	5.3
ER 177−16□	177	482.6	160	2.8
ER 177−20□	177	482.6	200	3.3
ER 177−26□	177	482.6	260	3.8
ER 177−32□	177	482.6	320	4.4
ER 177−37□	177	482.6	370	4.8
ER 177−43□	177	482.6	430	5.3
ER 177−50□	177	482.6	500	5.9
ER 222−16□	221.5	482.6	160	3.4
ER 222−20□	221.5	482.6	200	3.8
ER 222−26□	221.5	482.6	260	4.3
ER 222−32□	221.5	482.6	320	4.8
ER 222−37□	221.5	482.6	370	5.3
ER 222−43□	221.5	482.6	430	5.8
ER 222−50□	221.5	482.6	500	6.5

この商品の構成部品図

パネル

ERパネルの寸法図。

色記号	名称	材質	色／表面処理
S	ラックパネル	A6063S−T5	ヘアラインシルバーアルマイト
B	ラックパネル	A6063S−T5	ヘアラインブラックアルマイト

ERパネルの内容。

ケース高さ	H	a	b	t	取付穴（片側）
44	44	6.1	31.8	3.0	2
88	88	5.9	76.2	3.0	2
132.5	132.5	37.7	57.1	3.0	2
177	177	37.7	101.6	3.0	2
221.5	221.5	37.75	146	3.0	2

ERパネルの寸法。

リアパネル

ERリアパネルの寸法図。

色記号	材質	色／表面処理
S	A6063S−T5	ヘアラインシルバーアルマイト
B	A6063S−T5	ヘアラインブラックアルマイト

ERリアパネルの内容。

ケース高さ	H	W	t
44	44	430	3
49	49	430	3
88	88	430	3
99	99	430	3
132.5	132.5	430	3
149	149	430	3
177	177	430	3
199	199	430	3
221.5	221.5	430	3
249	249	430	3.5
299	299	430	3.5

ERリアパネルの寸法。

フレーム

ERフレームの寸法図。

色記号	材質	色／表面処理
Sタイプ	A6063S−T5	ヘアラインシルバーアルマイト
Bタイプ	A6063S−T5	ヘアラインブラックアルマイト

ERフレームの内容。

ケース奥行	D	a
160	154	9
200	194	15
260	254	23
320	314	30
370	364	38
430	424	45
500	494	55

ERフレームの寸法。

天板

ER天板の寸法図。

名称	材質	色／表面処理
天板	SPCC t1.0	黒塗装（レザートン）

ER天板の内容。

ケース幅×奥行	W	D	a	b	c	放熱穴
430×160	394.5	153.5	67.5	23.75	119	18
200	394.5	193.5	67.5	29.75	119	18
260	394.5	253.5	67.5	37.75	161	24
320	394.5	313.5	67.5	44.75	245	36
370	394.5	363.5	67.5	52.75	287	42
430	394.5	423.5	67.5	59.75	329	48
500	394.5	493.5	67.5	69.75	413	60

ER天板の寸法。

底板

ER底板の寸法図。

名称	材質	色／表面処理
底板	SPCC t1.0	黒塗装

ER底板の内容。

ケース幅×奥行	W	D	a	b	c
430×160	394.5	153.5	50	22	23.75
200	394.5	193.5	50	30	29.75
260	394.5	253.5	50	35	37.75
320	394.5	313.5	50	40	44.75
370	394.5	363.5	50	45	52.75
430	394.5	423.5	50	50	59.75
500	394.5	493.5	50	60	69.75

ER底板の寸法。

ゴム足

ERフレームの寸法図。

名称	材質	色／表面処理
ゴム足（B－P3）	天然ゴム	ブラック

ERゴム足の内容。

側板

ER側板の寸法図。

色記号	材質	色／表面処理
Sタイプ	A1050P t1.5	ヘアラインシルバーアルマイト
Bタイプ	A1050P t1.5	ヘアラインブラックアルマイト

ER側板の内容。

ケース高さ	H	D(160)	D（200）	D(260)	D(320)	D(370)	D(430)	D(500)
44	37	154	194	254	314	364	424	494
49	42	154	194	254	314	364	424	494
88	81	154	194	254	314	364	424	494
99	92	154	194	254	314	364	424	494
132.5	125.5	154	194	254	314	364	424	494
149	142	154	194	254	314	364	424	494
177	170	154	194	254	314	364	424	494
199	192	154	194	254	314	364	424	494
221.5	214.5	154	194	254	314	364	424	494
249	242	154	194	254	314	364	424	494
299	292	154	194	254	314	364	424	494

ER側板の寸法。

固定金具

ER固定金具の寸法図。

支柱フレーム。

照番	名称	材質	色／表面処理
1	固定取付板	SPCC t2.0	三価クロメート
2	支柱	A6063S－T5	シルバーアルマイト

ER固定金具の内容。

ケース高さ	H1	H2
44	27.8	31.8
49	32.8	36.8
88	71.8	75.8
99	82.8	86.8
132.5	116.3	120.3
149	132.8	136.8
177	160.8	164.8
199	182.8	186.8
221.5	205.3	209.3
249	232.8	236.8
299	282.4	286.4

ER固定金具の寸法。

型番リスト

表示件数

型番

寸法（タテ）

(mm)

寸法（フカサ）

(mm)

色

穴加工対応

RoHS?

最小発注数量

44	160	ブラック	特注のみ対応	10	1個
44	160	シルバー	特注のみ対応	10	1個
44	200	ブラック	特注のみ対応	10	1個
44	200	シルバー	特注のみ対応	10	1個
44	260	ブラック	特注のみ対応	10	1個
44	260	シルバー	特注のみ対応	10	1個
44	320	ブラック	特注のみ対応	10	1個
44	320	シルバー	特注のみ対応	10	1個
44	370	ブラック	特注のみ対応	10	1個
44	370	シルバー	特注のみ対応	10	1個
44	430	ブラック	特注のみ対応	10	1個
44	430	シルバー	特注のみ対応	10	1個
44	500	ブラック	特注のみ対応	10	1個
44	500	シルバー	特注のみ対応	10	1個
88	160	ブラック	特注のみ対応	10	1個
88	160	シルバー	特注のみ対応	10	1個
88	200	ブラック	Web設計対応	10	1個
88	200	シルバー	Web設計対応	10	1個
88	260	ブラック	特注のみ対応	10	1個
88	320	ブラック	Web設計対応	10	1個
88	320	シルバー	Web設計対応	10	1個
88	370	ブラック	特注のみ対応	10	1個
88	370	シルバー	特注のみ対応	10	1個
88	430	ブラック	Web設計対応	10	1個
88	430	シルバー	Web設計対応	10	1個
88	500	ブラック	特注のみ対応	10	1個
88	500	シルバー	特注のみ対応	10	1個
132.5	160	ブラック	特注のみ対応	10	1個
132.5	160	シルバー	特注のみ対応	10	1個
132.5	200	ブラック	Web設計対応	10	1個
132.5	200	シルバー	Web設計対応	10	1個
132.5	260	ブラック	特注のみ対応	10	1個
132.5	260	シルバー	特注のみ対応	10	1個
132.5	320	ブラック	Web設計対応	-	1個
132.5	320	シルバー	Web設計対応	-	1個
132.5	370	ブラック	特注のみ対応	10	1個
132.5	370	シルバー	特注のみ対応	10	1個
132.5	430	ブラック	Web設計対応	10	1個
132.5	430	シルバー	Web設計対応	10	1個
132.5	500	ブラック	特注のみ対応	10	1個
132.5	500	シルバー	特注のみ対応	10	1個
177	160	ブラック	特注のみ対応	10	1個
177	160	シルバー	特注のみ対応	10	1個
177	200	ブラック	Web設計対応	10	1個
177	200	シルバー	Web設計対応	10	1個
177	260	ブラック	特注のみ対応	10	1個
177	260	シルバー	特注のみ対応	10	1個
177	320	ブラック	Web設計対応	10	1個
177	320	シルバー	Web設計対応	10	1個
177	370	ブラック	特注のみ対応	10	1個
177	370	シルバー	特注のみ対応	10	1個
177	430	ブラック	Web設計対応	10	1個
177	430	シルバー	Web設計対応	10	1個
177	500	ブラック	特注のみ対応	10	1個
177	500	シルバー	特注のみ対応	10	1個
221.5	160	ブラック	特注のみ対応	10	1個
221.5	160	シルバー	特注のみ対応	10	1個
221.5	200	ブラック	Web設計対応	10	1個
221.5	200	シルバー	Web設計対応	10	1個
221.5	260	ブラック	特注のみ対応	10	1個

通常単価(税別) (税込単価)	通常出荷日

11,120円 ( 12,232円 )	2日目
11,120円 ( 12,232円 )	2日目
11,590円 ( 12,749円 )	2日目
11,590円 ( 12,749円 )	2日目
12,810円 ( 14,091円 )	2日目
12,810円 ( 14,091円 )	2日目
13,610円7,485円 ( 8,234円 )	在庫品1日目当日出荷可能
13,610円 ( 14,971円 )	2日目
14,560円 ( 16,016円 )	2日目
14,560円 ( 16,016円 )	2日目
15,520円 ( 17,072円 )	2日目
15,520円 ( 17,072円 )	2日目
17,130円 ( 18,843円 )	2日目
17,130円 ( 18,843円 )	2日目
12,770円 ( 14,047円 )	2日目
12,770円 ( 14,047円 )	2日目
13,420円 ( 14,762円 )	2日目
13,420円 ( 14,762円 )	2日目
14,620円 ( 16,082円 )	2日目
15,650円 ( 17,215円 )	2日目
15,650円 ( 17,215円 )	2日目
16,740円 ( 18,414円 )	2日目
16,740円 ( 18,414円 )	2日目
17,840円8,004円 ( 8,804円 )	在庫品1日目当日出荷可能
17,840円 ( 19,624円 )	2日目
19,740円 ( 21,714円 )	2日目
19,740円 ( 21,714円 )	2日目
14,660円 ( 16,126円 )	2日目
14,660円 ( 16,126円 )	2日目
15,270円 ( 16,797円 )	2日目
15,270円 ( 16,797円 )	2日目
16,850円 ( 18,535円 )	2日目
16,850円 ( 18,535円 )	2日目
17,810円 ( 19,591円 )	2日目
17,810円 ( 19,591円 )	2日目
19,150円 ( 21,065円 )	2日目
19,150円 ( 21,065円 )	2日目
20,520円 ( 22,572円 )	2日目
20,520円 ( 22,572円 )	2日目
22,800円 ( 25,080円 )	2日目
22,800円 ( 25,080円 )	2日目
17,500円 ( 19,250円 )	2日目
17,500円 ( 19,250円 )	2日目
18,180円 ( 19,998円 )	2日目
18,180円 ( 19,998円 )	2日目
19,950円 ( 21,945円 )	2日目
19,950円 ( 21,945円 )	2日目
21,030円 ( 23,133円 )	2日目
21,030円 ( 23,133円 )	2日目
22,510円 ( 24,761円 )	2日目
22,510円 ( 24,761円 )	2日目
24,080円 ( 26,488円 )	2日目
24,080円 ( 26,488円 )	2日目
26,750円 ( 29,425円 )	2日目
26,750円 ( 29,425円 )	2日目
19,180円 ( 21,098円 )	2日目
19,180円 ( 21,098円 )	2日目
19,940円 ( 21,934円 )	2日目
19,940円 ( 21,934円 )	2日目
21,850円 ( 24,035円 )	2日目

基本情報

基本情報

【特長】
・高さが5種類、奥行が7種類の35サイズのラックケースシリーズです
・パネル構造で、加工・インクジェット印刷・彫刻が大変しやすい組立式のEIA規格のラックケースです
・色は、シルバー（Sタイプ）とブラック（Bタイプ）の2種類のケースです
【用途】
・19インチラック収納に利用可能

ご注意

2025年12月に廃止予定になります。在庫なくなり次第販売終了となるため、廃止時期が早まる場合もございます。穴加工サービス設計の際はご注意ください。
代替商品につきまして確定次第お知らせいたします。
2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）

お手持ちの穴加工図面で特注見積もお受けします！
下記窓口へ穴加工図面を送付ください。
推奨データ：PDF、CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応は特注窓口にてご相談ください。
ミスミボックス特注見積センター：box@misumi.co.jp

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
