汎用タイプのスタンダードモデルで防水・防塵機能のあるボックス

軽量なポリカーボネート製で耐衝撃性に優れる。

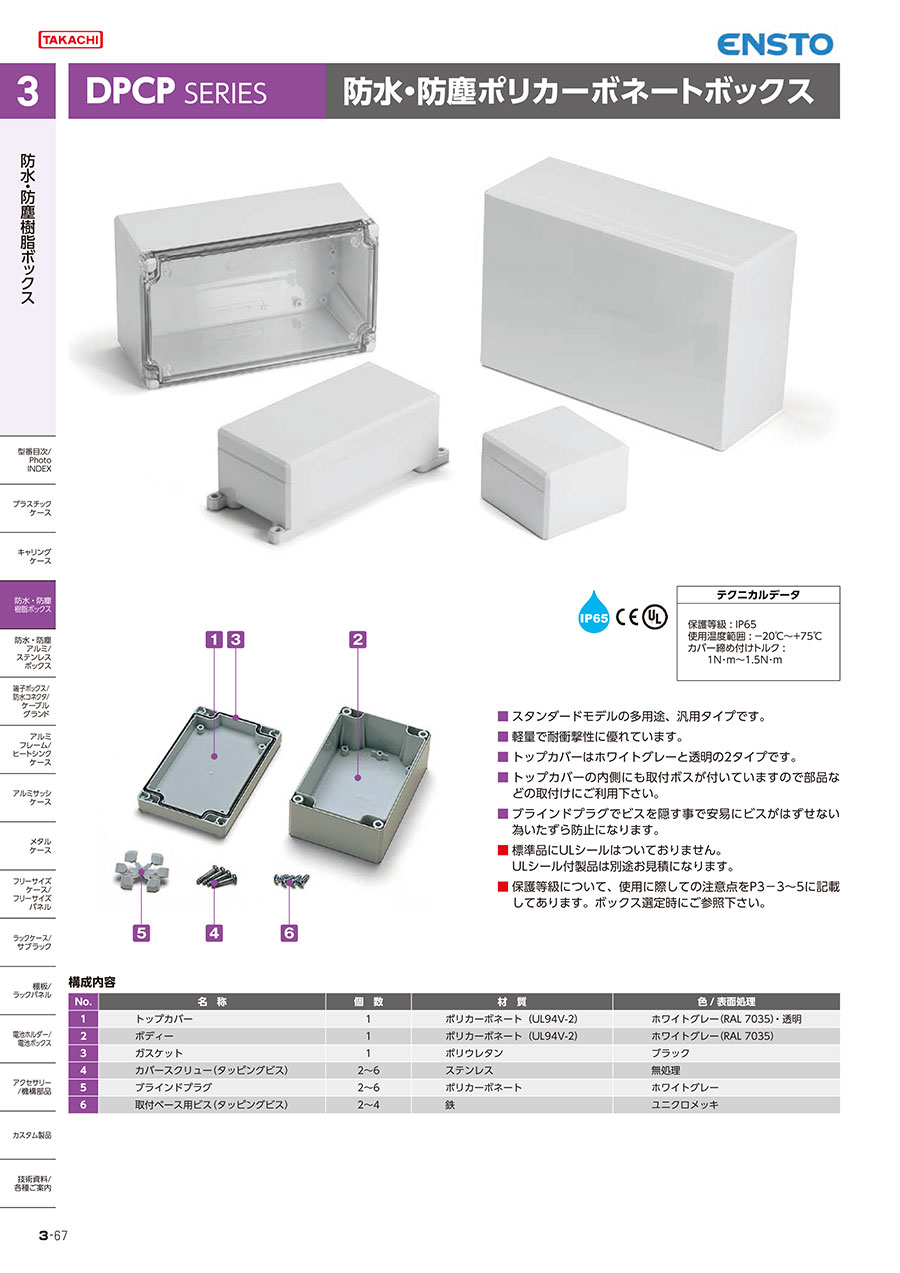

DPCP型防水・防塵ポリカーボネートボックスの構成内容

DPCP型防水・防塵ポリカーボネートボックスの構成。

照番	名称	個数	材質	色／表面処理
1	トップカバー	1	ポリカーボネート	ホワイトグレー・透明
2	ボディー	1	ポリカーボネート	ホワイトグレー
3	ガスケット	1	ポリウレタン	ブラック
4	カバースクリュー	2～6	ステンレス（タッピングビス）	無処理
5	ブラインドプラグ	2～6	ポリカーボネート	ホワイトグレー
6	取付ベース用ビス	2～4	鉄（タッピングビス）	ユニクロメッキ

製品仕様

色記号	トップカバー	ボディー
Gタイプ	ホワイトグレー	ホワイトグレー
Tタイプ	透明	ホワイトグレー

この商品の機種内容

※ご注文の際は必ず型番末尾□に色記号をつけてください。

型番	W	D	H	自重（g）
DPCP050504□	53	55	36	50
DPCP050704□	53	65	36	60
DPCP080806□	80	82	56	132
DPCP080809□	80	82	86	163
DPCP081206□	80	120	56	171
DPCP081209□	80	120	86	210
DPCP081606□	80	160	56	206
DPCP081609□	80	160	86	268
DPCP121206□	120	122	56	220
DPCP121209□	120	122	86	290
DPCP121609□	120	160	91	366
DPCP122009□	120	200	86	419
DPCP152008□	150	200	76	418
DPCP162409□	160	240	91	592
DPCP162412□	160	240	121	755
DPCP233009□	230	300	86	967
DPCP233011□	230	300	111	1,152

※ 自重は成形条件により5％内外の変動がありますのでご注意ください。

この商品の外形図と寸法

DPCP050504、DPCP050704

DPCP050504、DPCP050704の外形図、寸法。

型番	W	D	H	a	b	c	d
DPCP050504□	53	55	36	43.5	24	45.5	26
DPCP050704□	53	65	36	44	24	56	36

型番	e	f	g	h	i	j
DPCP050504□	43	49.5	29.5	16.2	27.5	2
DPCP050704□	53	59.5	39.5	38	24.5	2.5

DPCP050504、DPCP050704の寸法。

DPCP080806、DPCP080809、DPCP081206、DPCP081209、DPCP081606、DPCP081609、DPCP121206、DPCP121209、DPCP121609

DPCP080806、DPCP080809、DPCP081206、DPCP081209、DPCP081606、DPCP081609、DPCP121206、DPCP121209、DPCP121609の寸法図。

型番	W	D	H	a	b	c	d	e	f	g	h	i	j	k	l	m	n	o	p	q
DPCP080806□	80	82	56	70.5	34	72.5	54	43.5	58	73.5	37	75.5	57	58	70	50	40	15	42	68
DPCP080809□	80	82	86	70.5	34	72.5	54	43.5	58	73	36.5	75	56.5	58	70	50	70	15	72	68
DPCP081206□	80	120	56	70.5	34	110.5	92	81.5	58	73.5	37	113.5	95	96	108	50	40	15	42	68
DPCP081209□	80	120	86	70.5	34	110.5	92	81.5	58	73	36.5	113	94.5	96	108	50	70	15	72	68
DPCP081606□	80	160	56	70.5	34	150.5	132	121.5	58	73.5	37	153.5	135	136	148	50	40	15	42	68
DPCP081609□	80	160	86	70.5	34	150.5	132	121.5	58	73	36.5	153	134.5	136	148	50	70	15	72	68
DPCP121206□	120	122	56	110.5	74	112.5	94	83.5	98	113.5	77	115.5	97	98	110	90	40	15	42	108
DPCP121209□	120	122	86	110.5	74	112.5	94	83.5	98	113	76.5	115	96.5	98	110	90	70	15	72	108
DPCP121609□	120	160	91	110.5	74	150.5	132	120	90	113	76.5	153	134.5	136	148	90	60	30	77.5	108

DPCP080806、DPCP080809、DPCP081206、DPCP081209、DPCP081606、DPCP081609、DPCP121206、DPCP121209、DPCP121609の寸法。

DPCP122009

DPCP122009の寸法図。

DPCP152008

DDPCP152008の寸法図。

DPCP162409、DPCP162412、DPCP233009、DPCP233011

DPCP162409、DPCP162412、DPCP233009、DPCP233011の寸法図。

型番	W	D	H	a	b	c	d	e	f	g	h
DPCP162409□	160	240	91	150.5	115	230.5	213	201.5	138	153	116.5
DPCP162412□	160	240	121	149.5	113	229.5	211	200	130	153	116.5
DPCP233009□	230	300	86	220	184	290.5	272	260	200	223	187
DPCP233011□	230	300	111	219.5	183.5	290	271.5	260	200	223	187

型番	i	j	k	l	m	n	o	p	q	r	s	u
DPCP162409□	233	214.5	201.5	215	228	75	130	138	75	15	76.5	148
DPCP162412□	233	214.5	201.5	215	228	75	130	138	75	45	106.5	148
DPCP233009□	293	275	255	275	288	160	200	198	55	30	72.5	218
DPCP233011□	293	275	255	275	288	160	200	198	55	55	97.5	218

DPCP162409、DPCP162412、DPCP233009、DPCP233011の寸法。

この商品の使い方

トップカバー内側にも取付ボスが付いていますので部品などの取付けにご利用ください。

型番リスト

表示件数

型番

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	塗装色	RoHS?	最小発注数量

53	36	55	ホワイトグレー	10	1個
53	36	55	ホワイトグレー/透明	10	1個
53	36	65	ホワイトグレー	-	1個
53	36	65	ホワイトグレー/透明	10	1個
80	56	82	ホワイトグレー	10	1個
80	56	82	ホワイトグレー/透明	10	1個
80	86	82	ホワイトグレー	10	1個
80	86	82	ホワイトグレー/透明	10	1個
80	56	120	ホワイトグレー	10	1個
80	56	120	ホワイトグレー/透明	10	1個
80	86	120	ホワイトグレー	10	1個
80	86	120	ホワイトグレー/透明	10	1個
80	56	160	ホワイトグレー	10	1個
80	56	160	ホワイトグレー/透明	10	1個
80	86	160	ホワイトグレー	10	1個
80	86	160	ホワイトグレー/透明	10	1個
120	56	122	ホワイトグレー	10	1個
120	56	122	ホワイトグレー/透明	10	1個
120	86	122	ホワイトグレー	10	1個
120	86	122	ホワイトグレー/透明	10	1個
120	91	160	ホワイトグレー	10	1個
120	91	160	ホワイトグレー/透明	10	1個
120	86	200	ホワイトグレー	10	1個
120	86	200	ホワイトグレー/透明	10	1個
150	76	200	ホワイトグレー/透明	10	1個
160	91	240	ホワイトグレー	10	1個
160	91	240	ホワイトグレー/透明	10	1個
160	121	240	ホワイトグレー	10	1個
160	121	240	ホワイトグレー/透明	10	1個
230	86	300	ホワイトグレー	10	1個
230	86	300	ホワイトグレー/透明	10	1個
230	111	300	ホワイトグレー	10	1個
230	111	300	ホワイトグレー/透明	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,948円 ( 2,143円 )	2日目
1,846円 ( 2,031円 )	2日目
2,434円 ( 2,677円 )	2日目
2,299円1,839円 ( 2,023円 )	在庫品1日目当日出荷可能
2,572円 ( 2,829円 )	2日目
2,705円1,758円 ( 1,934円 )	在庫品1日目当日出荷可能
2,989円1,942円 ( 2,136円 )	在庫品1日目当日出荷可能
2,911円 ( 3,202円 )	2日目
2,810円 ( 3,091円 )	2日目
2,900円 ( 3,190円 )	2日目
3,242円 ( 3,566円 )	2日目
3,320円2,656円 ( 2,922円 )	2日目
3,326円 ( 3,659円 )	2日目
3,417円 ( 3,759円 )	2日目
3,734円 ( 4,107円 )	2日目
3,649円2,919円 ( 3,211円 )	在庫品1日目当日出荷可能
3,509円 ( 3,860円 )	2日目
3,500円 ( 3,850円 )	2日目
3,946円 ( 4,341円 )	2日目
4,110円2,215円 ( 2,437円 )	在庫品1日目当日出荷可能
4,937円 ( 5,431円 )	2日目
4,857円 ( 5,343円 )	2日目
4,999円 ( 5,499円 )	2日目
4,999円 ( 5,499円 )	2日目
5,722円 ( 6,294円 )	2日目
6,274円 ( 6,901円 )	2日目
6,274円 ( 6,901円 )	2日目
7,764円 ( 8,540円 )	2日目
7,753円 ( 8,528円 )	2日目
10,330円 ( 11,363円 )	2日目
10,333円 ( 11,366円 )	2日目
12,076円 ( 13,284円 )	2日目
12,083円 ( 13,291円 )	2日目

詳細情報

基本情報

基本情報

保護等級IP65の防水・防塵ポリカーボネート製プラボックス。
【特長】
・軽量で耐衝撃性に優れています。
・スタンダードモデルの多用途、汎用タイプです。
・トップカバーはホワイトグレーと透明の2タイプです。
・ブラインドプラグでビスを隠す事で安易にビスがはずせない為いたずら防止になります。
・トップカバーの内側にも取付ボスが付いていますので部品などの取付けにご利用下さい。
【用途】
・無線通信基地局、コントロールボックス、中継ボックス、電力ブレーカー等に利用いただけます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】CF形ボックス（防水・防塵構造）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
