タカチ電機工業

TWN難燃型プラスチックケース

Name: TWN難燃型プラスチックケース
Brand: タカチ電機工業
SKU: 222000227366
Rating: 4.6 (9 reviews)

カタログ |

一部SALE 2026/03/31まで
数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（9件）

この商品のFAQをみる（2件）

通常単価(税別): 207円～1,600円特別価格

税込単価: 228円～1,760円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

KW型プラスチックケース

通常価格(税別)： 139円 (税込価格：153円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

【穴加工対応】SW汎用型プラスチックケース

4.7

通常価格(税別)： 176円 (税込価格：194円)

通常出荷日：在庫品1日目

ビス止め構造の小型汎用難燃型プラスチックケースです。【特長】・材質が難燃性AB...

詳細情報を確認する

端子台有無
端子台無し
材質
樹脂
サイズ
固定サイズ
穴加工対応
特注のみ対応
形状
指定なし
保護機能（耐環境性）
無

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が24型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

TWNシリーズ難燃型プラスチックケース

TWNシリーズは全部で25サイズあり、色はオフホワイトになります。

測定器・通信機・コントローラー・センサー等、様々な機器にご利用いただけます。

構成内容

No.	名称	個数	材質/色/表面処理
1	カバー	1	難燃性ABS樹脂/オフホワイト/シボ
2	ボディー	1	難燃性ABS樹脂/オフホワイト/シボ
3	取付ビス	2又は4	鉄/ニッケルメッキ

色仕様

シリーズ	色記号	色	取付ビス
TWNシリーズ	Wタイプ	オフホワイト	ニッケルメッキ

寸法図

※下記図面は代表共通図です。

規格表

型番	外形寸法			有効寸法（内部）			付属取付ビス（丸皿タッピング）	自重（g）
型番	W	H	D	w	h	d	付属取付ビス（丸皿タッピング）	自重（g）
TWN4-2-5W	35	20	50	28.2	12	32.6	M2.6×12 2本	16.5
TWN4-2-6W	35	20	60	28.2	12	42.6	M2.6×12 2本	18
TWN4-2-8W	40.3	20	80.3	33.5	12	62.5	M2.6×12 2本	26
TWN5-2-5W	50	15	50	42.8	7	31.9	M2.6×12 4本	20
TWN5-2-7W	50	15	70	43.2	7	52.9	M2.6×12 4本	24.5
TWN5-3-5W	50	25	50	42.8	17	31.9	M2.6×12 4本	26
TWN5-3-7W	50	27.5	70	43.2	19.5	52.9	M2.6×12 4本	33
TWN5-3-9W	45	25	90	37.7	16	69.4	M3×16 4本	35
TWN5-3-10W	50	30	100	42.4	20.8	80.8	M2.6×12 4本	46.5
TWN5-4-7W	50	40	70	42.5	32	52.9	M2.6×12 4本	39.5
TWN7-2-11W	70	20	105	61.2	10.5	83	M2.6×14 4本	64.5
TWN7-3-13W	65	25.6	130	55.3	14.3	105	M3×16 4本	85
TWN7-5-11W	70	50	105	61.1	40.5	83	M2.6×14 4本	94.5
TWN7-5-13W	65	50.1	130	55.3	38.8	105	M3×16 4本	115.5
TWN8-2-8W	80	20	80	71.6	10.5	59	M2.6×12 4本	55.5
TWN8-4-8W	80	40	80	71.6	30.5	59	M2.6×12 4本	75
TWN9-4-17W	85.5	35.5	170	75.7	24	143	M3×16 4本	151
TWN9-6-17W	85.5	60.5	170	75.7	49	143	M3×16 4本	191
TWN11-5-22W	110	45.3	220	100.1	33.8	191	M3×16 4本	254
TWN11-8-22W	110	75.3	220	99.3	63.8	191	M3×16 4本	316
TWN13-3-13W	125	25	125	114.5	13.7	100	M3×16 4本	156.5
TWN13-3-18W	125	25	175	114.5	13.7	148	M3×16 4本	206.5
TWN13-5-13W	125	45	125	114.5	33.7	100	M3×16 4本	190
TWN13-5-18W	125	45	175	114.5	33.7	148	M3×16 4本	249
TWN13-7-18W	125	65	175	114.2	53.7	148	M3×16 4本	290.5

難燃性ABS樹脂・UL94V-0 主成分

この商品の外形図と寸法

TWN4-2-5、TWN4-2-6、TWN4-2-8

TWN4-2-5、TWN4-2-6、TWN4-2-8の寸法図。

上カバー内側。

下カバー内側。

※ご注文の際は必ず型番末尾□に色記号をつけてください。

型番	W	H	D	a	b	c	e	f	g	i	j	k	l	m	n
TWN4-2-5□	35	20	50	23.5	-	20	38.5	3	17	-	-	28.5	43.5	29.5	44.5
TWN4-2-6□	35	20	60	23.5	-	20	48.5	3	17	-	-	28.5	53.5	29.5	54.5
TWN4-2-8□	40.3	20	80.3	28.5	-	40	68.5	3	17	-	-	33.5	73.5	34.5	74.5

TWN4-2-5、TWN4-2-6、TWN4-2-8の寸法。

TWN5-2-7、TWN5-3-7、TWN5-4-7

TWN5-2-7、TWN5-3-7、TWN5-4-7の寸法図。

上カバー内側。

下カバー内側。

型番	W	H	D	a	b	c	e	f	g	i	j	k	l	m	n
TWN5-2-7□	50	15	70	38.5	32	40	58.5	3	12	-	-	43.5	63.5	44.5	64.5
TWN5-3-7□	50	27.5	70	38.5	32	40	58.5	3	24.5	-	-	43.5	63.5	44	64
TWN5-4-7□	50	40	70	38.5	32	40	58.5	3	37	-	-	43.5	63.5	43	63

TWN5-2-7、TWN5-3-7、TWN5-4-7の寸法。

TWN5-3-9

TWN5-3-9の寸法図。

上カバー内側。

下カバー内側。

型番	W	H	D	a	b	c	e	f	g	i	j	k	l	m	n
TWN5-3-9□	45	25	90	31	27.94	58.42	76	3.5	21.5	-	-	38.5	83.5	39	84

TWN5-3-9の寸法。

TWN7-2-11、TWN7-4-11、TWN7-5-11

TWN7-2-11、TWN7-4-11、TWN7-5-11の寸法図。

上カバー内側。

下カバー内側。

型番	W	H	D	a	b	c	e	f	g	i	j	k	l	m	n
TWN7-2-11□	70	20	105	54	48.26	71.12	89	6.5	13.5	-	-	61.5	96.5	63.5	98.5
TWN7-4-11□	70	35	105	54	48.26	71.12	89	6.5	28.5	-	-	61.5	96.5	62.5	97.5
TWN7-5-11□	70	50	105	54	48.26	71.12	89	6.5	43.5	-	-	61.5	96.5	61.5	96.5

TWN7-2-11、TWN7-4-11、TWN7-5-11の寸法。

TWN7-3-13内部ケース、TWN7-5-13内部ケース

TWN7-3-13内部ケース、TWN7-5-13内部ケースの寸法図。

上カバー内側。

下カバー内側。

型番	W	H	D	a	b	c	e	f	g	i	j	k	l	m	n
TWN7-3-13□	65	25.6	130	47	40	50	112	8.1	17.7	20	40	57	122	58	123
TWN7-5-13□	65	50.1	130	47	40	50	112	8.1	42	20	40	57	122	56.5	121.5

TWN7-3-13内部ケース、TWN7-5-13内部ケースの寸法。

TWN8-2-8、TWN8-4-8

TWN8-2-8、TWN8-4-8の寸法図。

上カバー内側。

下カバー内側。

型番	W	H	D	a	b	c	e	f	g	i	j	k	l	m	n
TWN8-2-8□	80	20	80	65	53	53	65	3.5	16.5	-	-	72	72	73.5	73.5
TWN8-4-8□	80	40	80	65	53	53	65	3.5	36.5	-	-	72	72	72	72

TTWN8-2-8、TWN8-4-8の寸法。

TWN9-4-17、TWN9-6-17、TWN11-5-22、TWN11-8-22

TWN9-4-17、TWN9-6-17、TWN11-5-22、TWN11-8-22の寸法図。

上カバー内側。

下カバー内側。

型番	W	H	D	a	b	c	e	f	g	i	j	k	l	m	n
TWN9-4-17□	85.5	35.5	170	65.5	60	70	150	9.5	26	20	60	77.5	162	76.5	162.5
TWN9-6-17□	85.5	60.5	170	65.5	60	70	150	9.5	51	20	60	77.5	162	76.5	161
TWN11-5-22□	110	45.3	220	88	50	120	198	10.3	35	20	60	102	212	101	211.5
TWN11-8-22□	110	75.3	220	88	50	120	198	10.3	65	20	60	102	212	100	210

TWN9-4-17、TWN9-6-17、TWN11-5-22、TWN11-8-22の寸法。

TWN13-3-13内部ケース、TWN13-5-13内部ケース

TWN13-3-13内部ケース、TWN13-5-13の寸法図。

上カバー内側。

下カバー内側。

型番	W	H	D	a	b	c	e	f	g	i	j	k	l	m	n
TWN13-3-13□	125	25	125	107	89	89	107	8.5	16.5	-	-	115	115	118	118
TWN13-5-13□	125	45	125	107	89	89	107	8.5	36.5	-	-	115	115	116.5	116.5

TWN13-3-13内部ケース、TWN13-5-13の寸法。

TWN13-3-18 内部ケース、TWN13-5-18 内部ケース、TWN13-7-18内部ケース

TWN13-3-18 内部ケース、TWN13-5-18内部ケース、TWN13-7-18内部ケースの寸法図。

上カバー内側。

下カバー内側。

型番	W	H	D	a	b	c	e	f	g	i	j	k	l	m	n
TWN13-3-18□	125	25	175	105	95	135	155	8.5	16.5	-	-	115	165	117.5	167.5
TWN13-5-18□	125	45	175	105	95	135	155	8.5	36.5	-	-	115	165	116.5	166.5
TWN13-7-18□	125	65	175	105	95	135	155	8.5	56.5	-	-	115	165	115	165

TWN13-3-18 内部ケース、TWN13-5-18 内部ケース、TWN13-7-18内部ケースの寸法。

型番リスト

表示件数

型番

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	設置	基板・中板	塗装色	代表規格	RoHS?	最小発注数量

35	20	50	屋内	無	オフホワイト	なし	10	1個
35	20	60	屋内	無	オフホワイト	なし	10	1個
40.3	20	80.3	屋内	無	オフホワイト	なし	10	1個
50	15	50	屋内	無	オフホワイト	なし	-	1個
50	15	70	屋内	無	オフホワイト	なし	10	1個
50	25	50	屋内	無	オフホワイト	なし	-	1個
50	27.5	70	屋内	無	オフホワイト	なし	10	1個
45	25	90	屋内	無	オフホワイト	なし	10	1個
50	30	100	屋内	無	オフホワイト	なし	-	1個
50	40	70	屋内	無	オフホワイト	なし	10	1個
70	20	105	屋内	無	オフホワイト	なし	-	1個
70	50	105	屋内	無	オフホワイト	なし	10	1個
65	50.1	130	屋内	無	オフホワイト	なし	10	1個
80	20	80	屋内	無	オフホワイト	なし	10	1個
80	40	80	屋内	無	オフホワイト	なし	10	1個
85.5	35.5	170	屋内	無	オフホワイト	なし	10	1個
85.5	60.5	170	屋内	無	オフホワイト	なし	10	1個
110	45.3	220	屋内	無	オフホワイト	なし	10	1個
110	75.3	220	屋内	無	オフホワイト	なし	10	1個
125	25	125	屋内	無	オフホワイト	なし	10	1個
125	25	175	屋内	無	オフホワイト	なし	-	1個
125	45	125	屋内	無	オフホワイト	なし	10	1個
125	45	175	屋内	無	オフホワイト	なし	10	1個
125	65	175	屋内	無	オフホワイト	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

207円 ( 228円 )	2日目
215円 ( 237円 )	2日目
241円 ( 265円 )	2日目
221円 ( 243円 )	2日目
329円 ( 362円 )	2日目
239円 ( 263円 )	2日目
329円296円 ( 326円 )	在庫品1日目当日出荷可能
338円 ( 372円 )	2日目
312円 ( 343円 )	2日目
346円 ( 381円 )	2日目
395円 ( 435円 )	2日目
543円 ( 597円 )	2日目
672円 ( 739円 )	2日目
352円 ( 387円 )	2日目
428円 ( 471円 )	2日目
844円759円 ( 835円 )	2日目
1,040円 ( 1,144円 )	2日目
1,227円 ( 1,350円 )	2日目
1,440円 ( 1,584円 )	6日目
796円 ( 876円 )	2日目
972円 ( 1,069円 )	2日目
1,114円 ( 1,225円 )	2日目
1,401円 ( 1,541円 )	2日目
1,600円 ( 1,760円 )	2日目

詳細情報

基本情報

基本情報

ビス止め構造の小型汎用難燃型プラスチックケースです。
【特長】
・材質が難燃性ABS樹脂で、全25サイズ、色仕様はW（オフホワイト）色になります
・基板取付用のボスが付いています
【用途】
・測定器・通信機・コントローラー・センサー等、様々な機器にご利用いただけます

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

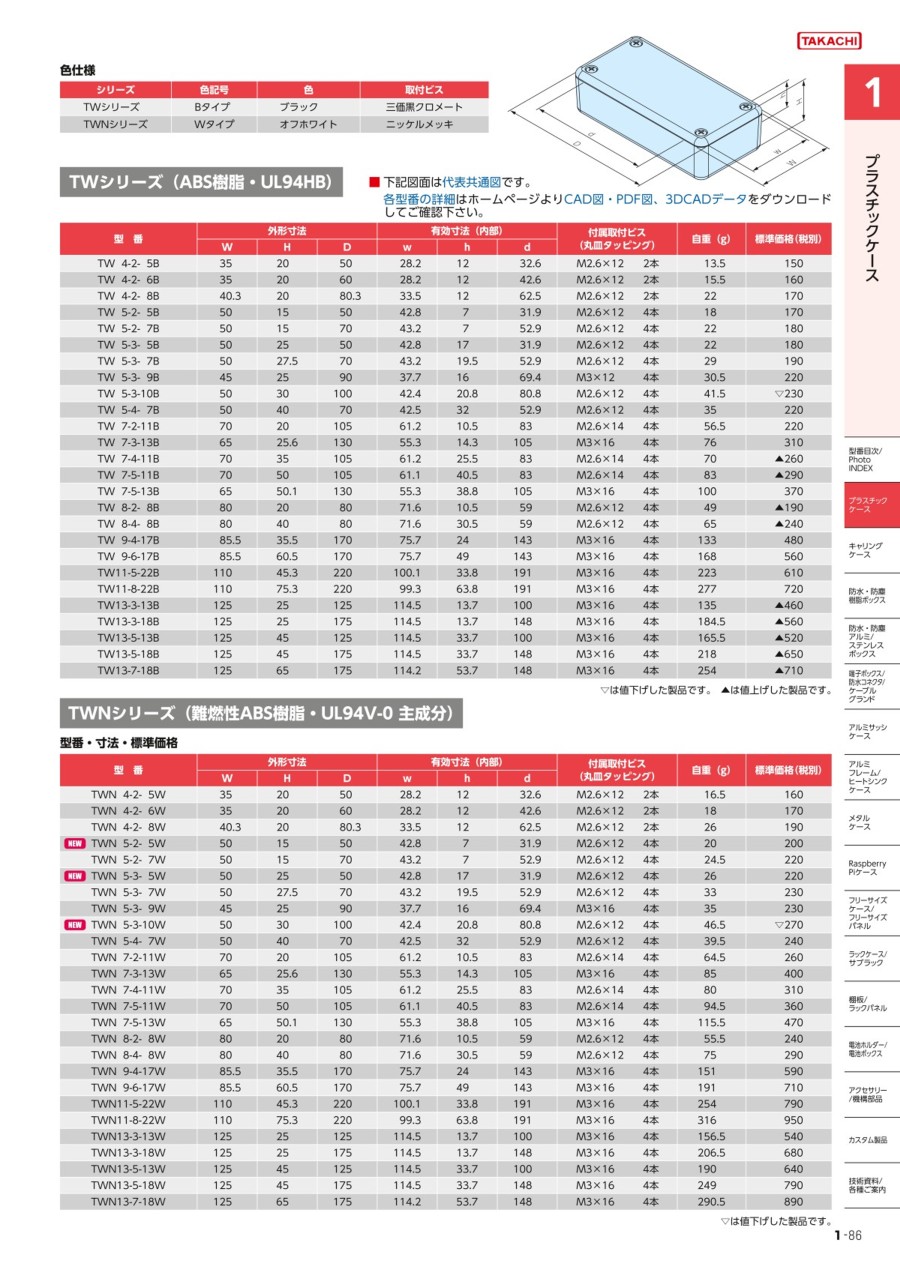

カタログ

カタログ (見開き版)

商品担当おすすめ

日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】CF形ボックス（防水・防塵構造）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

TWN難燃型プラスチックケースのレビュー

4.6平均満足度：4.69件のレビュー

星5
78%
星4
11%
星3
11%
星2
0%
星1
0%

電子回路基板の収納とソケットの取り付け

満足度：5.02023/08/25

電子回路基板を収納し、それと接続するソケットをケースに穴あけして取り付けました。サイズが豊富なので、どれを選ぶか迷いま...もっと読む

0人が参考にしています。

基板の固定

満足度：5.02021/10/05

電子回路基板を入れるために購入しました。コストパフォーマンスも良いと思います。

0人が参考にしています。

リレーボックスの筐体

満足度：5.02021/03/19

サイズは丁度良かったのですが、できればもう少し薄型にしたかったので２５ｍｍとかバリエーションが増えればありがたいです。

0人が参考にしています。

プリント基板の収納

満足度：3.02021/01/28

<良い点> 日本製で難燃という安心感があり、非常に丈夫。踏んでも壊れそうにない。その割に値段が安い。 <良くないと感じだ...もっと読む

0人が参考にしています。

作業工具のスイッチボックス

満足度：5.02019/09/04

水滴がかかる箇所なのでプラスチックを使いたかった。 NKKφ６トグルスイッチと電磁バルブチューブφ６を収めたサイズ感、色...もっと読む

0人が参考にしています。

9件全て見る

よくあるご質問（FAQ）

Q難燃性プラスチックの場合、何度まで使用可能ですか。

使用温度範囲は-10℃～+60℃です。

QTWシリーズは難燃性ABS樹脂ですが、詳細グレードを教えて下さい。

TWN4-2-5W～TWN5-3-9WまではUL94V-1、TWN7-2-11W～TWN13-7-18WまではUL94V-0です。
