TD型アルミダイキャストボックス
- 通常単価(税別)
- 1,125円～4,593円特別価格
- 税込単価
- 1,238円～5,052円特別価格
小型で丸みのあるデザインで耐衝撃性に優れたボックスです。【特長】・小型で丸みがあり、薄型でコーナーR付...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 2025年4月よりメーカー塗装業者移管に伴い、製品の色味に若干の差異が生じます。ご了承いただきますようお願い申し上げます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

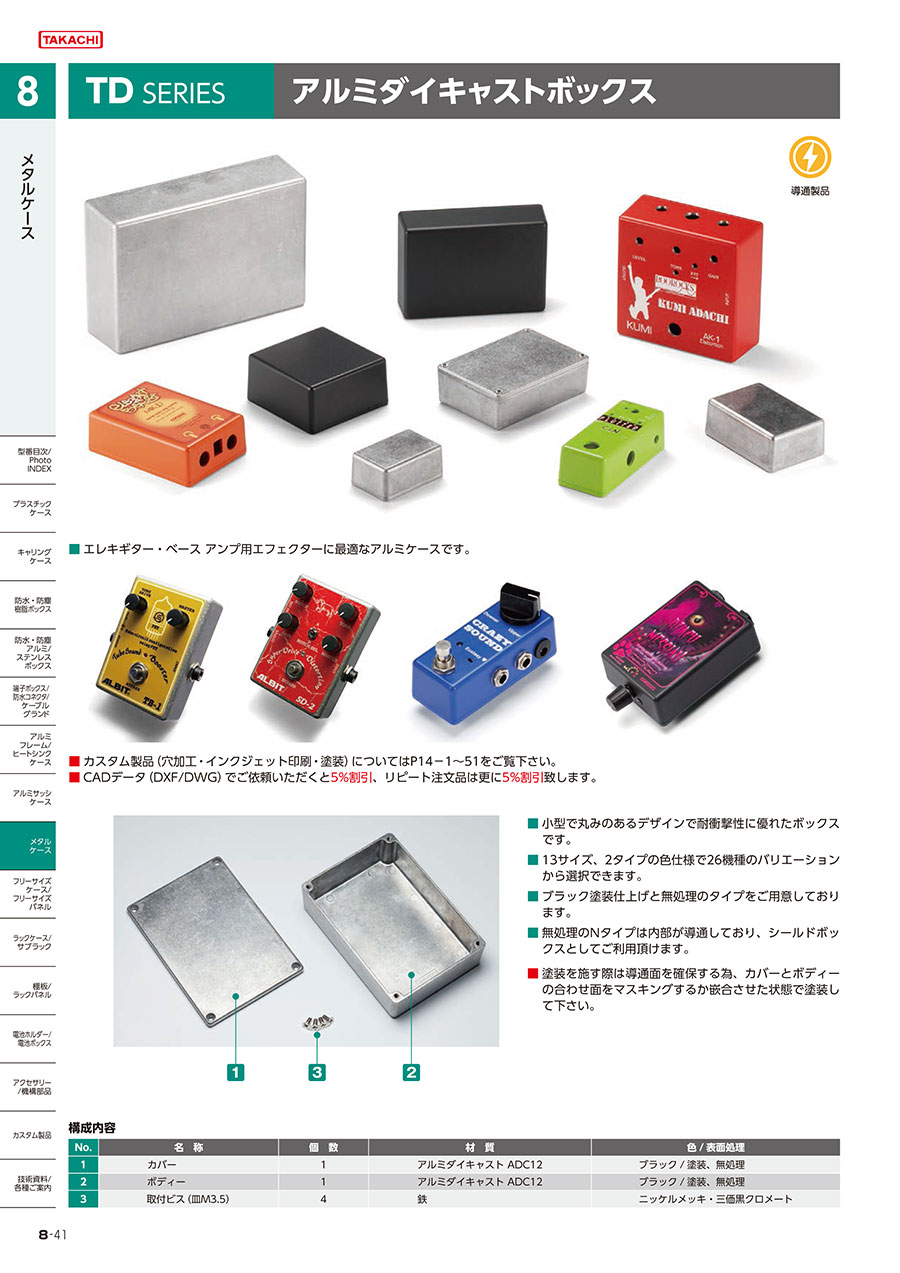

衝撃に強い、多くの場面で使える薄型アルミダイキャストボックス
薄型・小型だが、衝撃が強い機器を収めるフレームとして最適。
エレキギター・ベースアンプ用エフェクターに最適なアルミケース。
TD型アルミダイキャストボックスの使用例について
ギター・ベース アンプ用エフェクターに使用した例。
エフェクター提供：ALBIT CORPORATION。
エフェクターの他、様々な電子機器に利用可能。
この商品の構成内容
TD型アルミダイキャストボックスの構成内容。
| 照番 | 名称 | 個数 | 材質 | 色／表面処理 |
|---|---|---|---|---|
| 1 | トップカバー | 1 | ADC12 | ブラック塗装・無処理 |
| 2 | ボディー | 1 | ADC12 | ブラック塗装・無処理 |
| 3 | 取付ビス | 4 | 鉄サラ M3.5 | ニッケルメッキ・三価黒クロメート |
製品仕様
| 色記号 | トップカバー・ボディ |
|---|---|
| B | ブラック |
| N | 無処理 |
色記号Nは導通製品。
この商品の外形図と寸法について
TD 4-6-3、TD 4-9-3、TD 5-8-3、TD 6-11-3、TD 7-10-3、TD8-11-5、TD9-12-4、TD 10-13-4、TD 10-15-4、TD 12-18-5
TD 4-6-3、TD 4-9-3、TD 5-8-3、TD 6-11-3、TD 7-10-3、TD8-11-5、TD9-12-4、TD 10-13-4、TD 10-15-4、TD 12-18-5の寸法図。
TD 6-6-4、TD 8-8-4、TD 11-11-5
TD 6-6-4、TD 8-8-4、TD 11-11-5の寸法図。
※ご注文の際は必ず型番末尾□に色記号をつけてください。
| 型番 | W | H | D | a | b | c1 | c2 | e | f | g | j | k | l | 自重（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TD4‒6‒3□ | 40 | 27 | 60 | 50 | 30 | 2 | 2 | 4 | 39.5 | 53.5 | 20 | 33.5 | 23 | 56 |
| TD4‒9‒3□ | 40.5 | 32 | 94.5 | 84.5 | 30.5 | 2.25 | 2.25 | 4 | 74.5 | 87 | 20.5 | 33 | 27.5 | 97 |
| TD5‒8‒3□ | 55 | 30.5 | 80 | 70 | 45 | 2 | 2 | 4.5 | 58.5 | 72.5 | 33.5 | 47.5 | 26 | 95 |
| TD6‒6‒4□ | 60 | 35 | 60 | 50 | 50 | 2 | 2 | 4 | 37 | 51 | 37 | 51 | 31 | 90 |
| TD6‒11‒3□ | 64.5 | 31.8 | 115.5 | 105 | 54 | 2.25 | 2.25 | 4.25 | 92.5 | 106.5 | 42 | 55.5 | 27 | 164.5 |
| TD7‒10‒3□ | 70 | 32.5 | 100 | 90 | 60 | 2.5 | 2 | 4.5 | 78 | 92 | 48 | 62 | 28 | 135 |
| TD8‒8‒4□ | 80 | 40 | 80 | 70 | 70 | 2 | 2 | 4 | 56.5 | 70.5 | 56.5 | 70.5 | 36 | 145 |
| TD8‒11‒5□ | 86 | 47.5 | 113.5 | 103 | 75.5 | 2.25 | 2.25 | 4.25 | 89.5 | 103 | 62 | 75.5 | 43 | 226 |
| TD9‒12‒4□ | 85 | 35 | 120 | 110 | 75 | 2 | 2 | 4 | 98.5 | 112 | 63.5 | 77 | 31 | 185 |
| TD10‒13‒4□ | 95.5 | 37.8 | 130.5 | 120 | 85 | 2.25 | 2.25 | 4.25 | 107.5 | 121 | 72.5 | 86 | 33 | 263 |
| TD10‒15‒4□ | 100 | 40 | 150 | 140 | 90 | 2.5 | 2.5 | 4 | 128.5 | 142 | 78 | 92 | 35 | 320 |
| TD11‒11‒5□ | 110 | 45 | 110 | 100 | 100 | 2.5 | 2.5 | 4 | 86 | 99 | 86 | 99 | 41 | 280 |
| TD12‒18‒5□ | 120 | 50 | 180 | 170 | 110 | 2.5 | 2.5 | 4 | 156 | 171 | 97.5 | 110 | 45 | 455 |
注意・禁止事項
塗装時の注意点
塗装を施す際には導通面を確保するため、トップカバーとボディーの合わせ面をマスキングするか嵌合させた状態にて塗装をしてください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,645円 ( 1,810円 ) | 2日目 |
1,125円 ( 1,238円 ) | 2日目 |
2,165円1,948円 ( 2,143円 ) | 2日目 |
1,219円 ( 1,341円 ) | 2日目 |
1,734円1,560円 ( 1,716円 ) | 2日目 |
1,218円1,096円 ( 1,206円 ) | 2日目 |
2,265円 ( 2,492円 ) | 2日目 |
1,190円1,071円 ( 1,178円 ) | 2日目 |
2,791円 ( 3,070円 ) | 2日目 |
1,915円1,723円 ( 1,895円 ) | 2日目 |
1,868円 ( 2,055円 ) | 2日目 |
1,272円 ( 1,399円 ) | 2日目 |
2,543円 ( 2,797円 ) | 2日目 |
1,339円 ( 1,473円 ) | 2日目 |
3,003円 ( 3,303円 ) | 2日目 |
1,473円 ( 1,620円 ) | 2日目 |
4,593円 ( 5,052円 ) | 2日目 |
2,512円2,260円 ( 2,486円 ) | 2日目 |
2,702円2,431円 ( 2,674円 ) | 2日目 |
1,820円 ( 2,002円 ) | 2日目 |
3,108円 ( 3,419円 ) | 2日目 |
1,975円1,777円 ( 1,955円 ) | 2日目 |
3,343円 ( 3,677円 ) | 2日目 |
2,338円 ( 2,572円 ) | 2日目 |
詳細情報
基本情報
小型で丸みのあるデザインで耐衝撃性に優れたボックスです。
【特長】
・小型で丸みがあり、薄型でコーナーR付のすっきりしたデザイン
・ブラック塗装仕上げと無処理のタイプをご用意しております
【用途】
・足踏みスイッチを使用するギター・ベース用エフェクターに多く利用されている
・無処理のNタイプは内部が導通しており、シールドボックスとしてご利用頂けます
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 2025年4月よりメーカー塗装業者移管に伴い、製品の色味に若干の差異が生じます。ご了承いただきますようお願い申し上げます。
