ポリカーボネート製で衝撃性に優れた防水ボックス

SPCP型ボックス。

製品仕様

色記号	トップカバー	ボディー
Gタイプ	ホワイトグレー	ホワイトグレー
Tタイプ	透明	ホワイトグレー

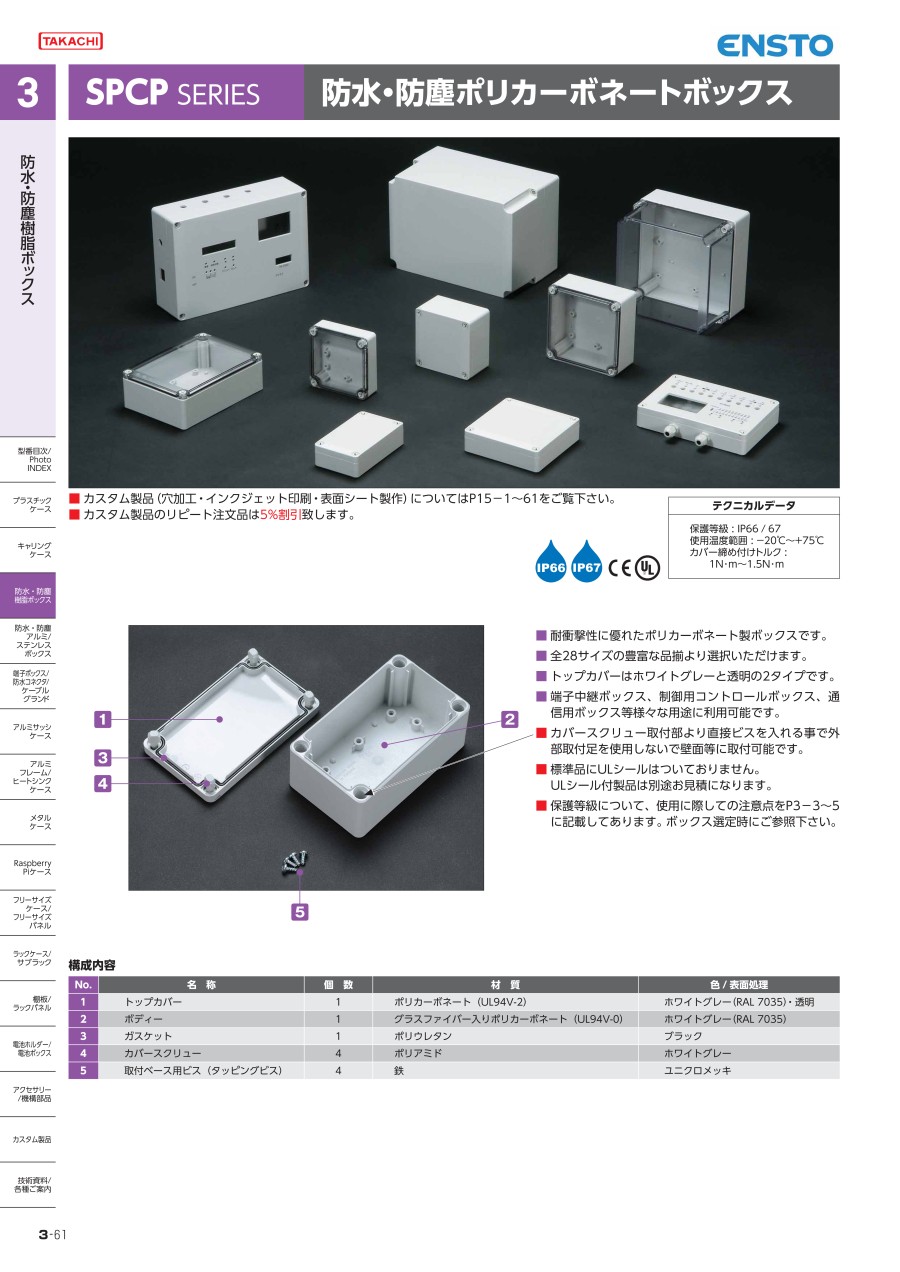

SPCP型防水・防塵ポリカーボネートボックスの構成内容

SPCP型防水・防塵ポリカーボネートボックスの構成内容。

照番	名称	個数	材質	色／表面処理
1	トップカバー	1	ポリカーボネートUL94V-2	ホワイトグレー（RAL 7035）・透明
2	ボディー	1	グラスファイバー入ポリカーボネートUL94V-0	ホワイトグレー（RAL 7035）
3	ガスケット	1	ポリウレタン	ブラック
4	カバースクリュー	4	ポリアミド	ホワイトグレー（RAL 7035）
5	取付ベース用ビス	4	鉄（タッピングビス）	ユニクロメッキ

この商品の機種内容

※SPCPシリーズをご注文の際は必ず型番末尾□にG、Tの色記号をつけてください。

型番	W	D	H	ラッチ・ヒンジ取付	自重（g)
SPCP081304□	75	125	35	×	120
SPCP081305□	75	125	50	×	150
SPCP081306□	75	125	60	×	161
SPCP081308□	75	125	75	○	213
SPCP081310□	75	125	100	○	278
SPCP081313□	75	125	125	○	306
SPCP101004□	100	100	35	×	124
SPCP101006□	100	100	60	×	165
SPCP131304□	125	125	35	×	178
SPCP131305□	125	125	50	×	215
SPCP131306□	125	125	60	×	243
SPCP131308□	125	125	75	○	294
SPCP131310□	125	125	100	○	366
SPCP131313□	125	125	125	○	405

型番	W	D	H	ラッチ・ヒンジ取付	自重（g)
SPCP131804□	125	175	35	×	237
SPCP131805□	125	175	50	×	282
SPCP131806□	125	175	60	×	297
SPCP131808□	125	175	75	○	378
SPCP131810□	125	175	100	○	463
SPCP131813□	125	175	125	○	531
SPCP131815□	125	175	150	○	600
SPCP181808□	175	175	75	×	475
SPCP181810□	175	175	100	×	584
SPCP181813□	175	175	125	×	652
SPCP181815□	175	175	150	×	738
SPCP182508□	175	250	75	○	637
SPCP182510□	175	250	100	○	754
SPCP182515□	175	250	150	○	959

この商品の外形図と寸法

SPCP081304～SPCP081313

SPCP081304～SPCP081313の寸法図。

型番	H	a	b	c
SPCP081304□	35	10	20.5	24
SPCP081305□	50	25	35.5	24
SPCP081306□	60	10	45.5	49
SPCP081308□	75	25	60.5	49
SPCP081310□	100	50	85.5	49
SPCP081313□	125	75	110.5	49

SPCP081304～SPCP081313の寸法。

SPCP101004 / SPCP101006

SPCP101004 / SPCP101006の寸法図。

型番	H	a	b	c
SPCP101004□	35	10	20.5	24
SPCP101006□	60	10	45.5	49

SPCP101004 / SPCP101006の寸法。

SPCP131304～SPCP131313

SPCP131304～SPCP131313の寸法図。

型番	H	a	b	c
SPCP131304□	35	10	20.5	24
SPCP131305□	50	25	35.5	24
SPCP131306□	60	10	45.5	49
SPCP131308□	75	25	60.5	49
SPCP131310□	100	50	85.5	49
SPCP131313□	125	75	110.5	49

SPCP131304～SPCP131313の寸法。

SPCP131804～SPCP131815

SPCP131804～SPCP131815の寸法図。

型番	H	a	b	c
SPCP131804□	35	10	20.5	24
SPCP131805□	50	25	35.5	24
SPCP131806□	60	10	45.5	49
SPCP131808□	75	25	60.5	49
SPCP131810□	100	50	85.5	49
SPCP131813□	125	75	110.5	49
SPCP131815□	150	100	135.5	49

SPCP131804～SPCP131815の寸法。

SPCP181808～SPCP181815

SPCP181808～SPCP181815の寸法図。

型番	H	a	b
SPCP181808□	75	25	60.5
SPCP181810□	100	50	85.5
SPCP181813□	125	75	110.5
SPCP181815□	150	100	135.5

SPCP181808～SPCP181815の寸法。

SPCP182508～SPCP182515

SPCP182508～SPCP182515の寸法図。

型番	H	a	b
SPCP182508□	75	25	60.5
SPCP182510□	100	50	85.5
SPCP182515□	150	100	135.5

SPCP182508～SPCP182515の寸法。

型番リスト

表示件数

型番

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	塗装色	RoHS?	最小発注数量

75	35	125	ホワイトグレー	10	1個
75	35	125	ホワイトグレー/透明	10	1個
75	50	125	ホワイトグレー	10	1個
75	50	125	ホワイトグレー/透明	-	1個
75	60	125	ホワイトグレー	10	1個
75	60	125	ホワイトグレー/透明	10	1個
75	75	125	ホワイトグレー	10	1個
75	75	125	ホワイトグレー/透明	10	1個
75	100	125	ホワイトグレー	10	1個
75	100	125	ホワイトグレー/透明	10	1個
75	125	125	ホワイトグレー	10	1個
75	125	125	ホワイトグレー/透明	10	1個
100	35	100	ホワイトグレー	10	1個
100	35	100	ホワイトグレー/透明	10	1個
100	60	100	ホワイトグレー	10	1個
100	60	100	ホワイトグレー/透明	10	1個
125	35	125	ホワイトグレー	10	1個
125	35	125	ホワイトグレー/透明	-	1個
125	50	125	ホワイトグレー	-	1個
125	50	125	ホワイトグレー/透明	10	1個
125	60	125	ホワイトグレー	10	1個
125	60	125	ホワイトグレー/透明	10	1個
125	75	125	ホワイトグレー	10	1個
125	75	125	ホワイトグレー/透明	10	1個
125	100	125	ホワイトグレー	-	1個
125	100	125	ホワイトグレー/透明	10	1個
125	125	125	ホワイトグレー	10	1個
125	125	125	ホワイトグレー/透明	10	1個
125	35	175	ホワイトグレー	10	1個
125	35	175	ホワイトグレー/透明	10	1個
125	50	175	ホワイトグレー	10	1個
125	50	175	ホワイトグレー/透明	10	1個
125	60	175	ホワイトグレー	10	1個
125	60	175	ホワイトグレー/透明	-	1個
125	75	175	ホワイトグレー	10	1個
125	75	175	ホワイトグレー/透明	10	1個
125	100	175	ホワイトグレー	10	1個
125	100	175	ホワイトグレー/透明	10	1個
125	125	175	ホワイトグレー	10	1個
125	125	175	ホワイトグレー/透明	10	1個
125	150	175	ホワイトグレー	-	1個
125	150	175	ホワイトグレー/透明	-	1個
175	75	175	ホワイトグレー/透明	10	1個
175	100	175	ホワイトグレー	10	1個
175	100	175	ホワイトグレー/透明	10	1個
175	125	175	ホワイトグレー	10	1個
175	125	175	ホワイトグレー/透明	10	1個
175	150	175	ホワイトグレー	10	1個
175	75	250	ホワイトグレー	10	1個
175	75	250	ホワイトグレー/透明	10	1個
175	100	250	ホワイトグレー	-	1個
175	100	250	ホワイトグレー/透明	10	1個
175	150	250	ホワイトグレー	10	1個
175	150	250	ホワイトグレー/透明	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,502円 ( 1,652円 )	2日目
1,502円 ( 1,652円 )	2日目
1,658円 ( 1,824円 )	2日目
1,658円 ( 1,824円 )	2日目
1,826円 ( 2,009円 )	2日目
1,815円 ( 1,997円 )	2日目
1,931円 ( 2,124円 )	2日目
1,967円 ( 2,164円 )	2日目
2,066円 ( 2,273円 )	2日目
2,091円 ( 2,300円 )	2日目
2,322円1,509円 ( 1,660円 )	在庫品1日目当日出荷可能
2,254円 ( 2,479円 )	2日目
1,387円 ( 1,526円 )	2日目
1,387円 ( 1,526円 )	2日目
1,648円 ( 1,813円 )	2日目
1,660円 ( 1,826円 )	2日目
1,666円658円 ( 724円 )	在庫品1日目当日出荷可能
1,674円 ( 1,841円 )	2日目
1,879円 ( 2,067円 )	2日目
1,799円 ( 1,979円 )	2日目
2,005円 ( 2,206円 )	2日目
1,966円 ( 2,163円 )	2日目
2,137円1,389円 ( 1,528円 )	在庫品1日目当日出荷可能
2,137円 ( 2,351円 )	2日目
2,445円 ( 2,690円 )	2日目
2,417円 ( 2,659円 )	2日目
2,457円 ( 2,703円 )	2日目
2,557円 ( 2,813円 )	2日目
2,302円 ( 2,532円 )	2日目
1,963円 ( 2,159円 )	2日目
2,254円 ( 2,479円 )	2日目
2,232円 ( 2,455円 )	2日目
2,274円 ( 2,501円 )	2日目
2,274円 ( 2,501円 )	2日目
2,333円 ( 2,566円 )	2日目
2,326円 ( 2,559円 )	2日目
2,547円 ( 2,802円 )	2日目
2,547円 ( 2,802円 )	2日目
2,694円 ( 2,963円 )	2日目
2,912円 ( 3,203円 )	2日目
3,211円 ( 3,532円 )	2日目
2,918円 ( 3,210円 )	2日目
3,118円 ( 3,430円 )	2日目
3,186円 ( 3,505円 )	2日目
3,484円 ( 3,832円 )	2日目
3,264円 ( 3,590円 )	2日目
3,601円 ( 3,961円 )	2日目
4,823円 ( 5,305円 )	2日目
4,506円 ( 4,957円 )	2日目
4,506円3,604円 ( 3,964円 )	在庫品1日目当日出荷可能
6,162円4,929円 ( 5,422円 )	在庫品1日目当日出荷可能
4,813円 ( 5,294円 )	2日目
5,461円 ( 6,007円 )	2日目
5,461円 ( 6,007円 )	2日目

詳細情報

基本情報

基本情報

耐衝撃性に優れたポリカーボネート製防水プラスチックボックス。
【特長】
・トップカバーの色はホワイトグレーと透明。
・カバースクリュー取付部より直接ビスを入れる事で外部取付足を使用しないで壁面等に取付可能です。
・全28サイズ。
【用途】
・端子中継ボックス、制御用コントロールボックス、通信用ボックス等様々な用途に利用可能です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】CF形ボックス（防水・防塵構造）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SPCP型防水・防塵ポリカーボネートボックスのレビュー

4.7平均満足度：4.711件のレビュー

星5
73%
星4
27%
星3
0%
星2
0%
星1
0%

機器内蔵ケースとして

満足度：5.02024/09/02

メーカー在庫切れだったが、こちらには在庫が潤沢にありとても助かった

0人が参考にしています。

センサーアンプ投入

満足度：5.02023/02/24

透明蓋タイプをこうにゅうしセンサーアンプが見えるように取り付けましたサイズが豊富なのでジャストサイズが選定できました...もっと読む

0人が参考にしています。

中継ボックスとして

満足度：4.02022/10/26

顧客から製作を依頼された中継ボックスとして、ボックス内に光ファイバーを入れたり、アンプを入りたりして使用しています。据付...もっと読む

0人が参考にしています。

ガレージ制御の配線用

満足度：5.02020/04/05

顧客の配線変更で必要になり、近くのホームセンターで探したが入手できなかったものが、配送料まで含んで想定価格以下で、尚且つ...もっと読む

0人が参考にしています。

ＳＷボックス

満足度：4.02019/12/18

加工し易く、基板止めの穴があり便利、基板止め用ビスがもう一本付くと良い。

0人が参考にしています。

11件全て見る

よくあるご質問（FAQ）

Q防水・防塵ボックスで、ポリカとABSの違いを教えて下さい。

ABSと比べ、ポリカは耐候性に優れてします。

QSPCPシリーズにDINレールを取り付けることは可能でしょうか？

取り付け可能です。
