PB型透明プラスチックケース
未確定：候補が8型番あります。
商品情報
試作用小物保管用の透明プラスチックケース
この商品の外観寸法図
構成内容
| No. | 名 称 | 個 数 | 材 質 | 色/表面処理 |
|---|---|---|---|---|
| 1 | 上カバー | 1 | GPスチロール（UL94HB） | 透明 |
| 2 | 下カバー | 1 | GPスチロール（UL94HB） | 透明 |
| テクニカルデータ |
| 使用温度範囲：-10℃～+50℃ |
この商品の規格表
| 型 番 | 従来型番 | 外形寸法 | 有効寸法（内部） | 自重（g） | ||||
|---|---|---|---|---|---|---|---|---|
| W | H | D | w | h | d | |||
| PB 3-2- 3 | - | 30 | 19 | 30 | 24.7 | 16.3 | 24.7 | 6.5 |
| PB 7-2- 4 | - | 68.5 | 15.5 | 39 | 63.4 | 12.7 | 33.9 | 13 |
| PB 8-2- 5 | PB-1 | 75 | 20 | 50 | 68.7 | 16.5 | 43.7 | 21 |
| PB 9-2- 7 | - | 90 | 23 | 70 | 84.5 | 19.5 | 64.5 | 34.5 |
| PB11-3- 8 | PB-2 | 110 | 32.7 | 80 | 104.1 | 28.4 | 74.1 | 57 |
| PB18-3- 8 | PB-3 | 178 | 32 | 82 | 172.1 | 28 | 76.1 | 84 |
| PB18-5- 9 | - | 179.5 | 45 | 89.5 | 173.3 | 40.8 | 83.3 | 107.5 |
| PB21-6-11 | PB-4 | 206 | 64 | 106 | 197.8 | 59.7 | 97.8 | 181.5 |
詳細情報
基本情報
スチロール製のクリアーケース。
【特長】
・全8サイズの小型ケース
【用途】
・小型サイズの電子機器、コントロールケースとして利用可能
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- スチロール製のため、衝撃やキズに弱いので取扱いにご注意下さい。

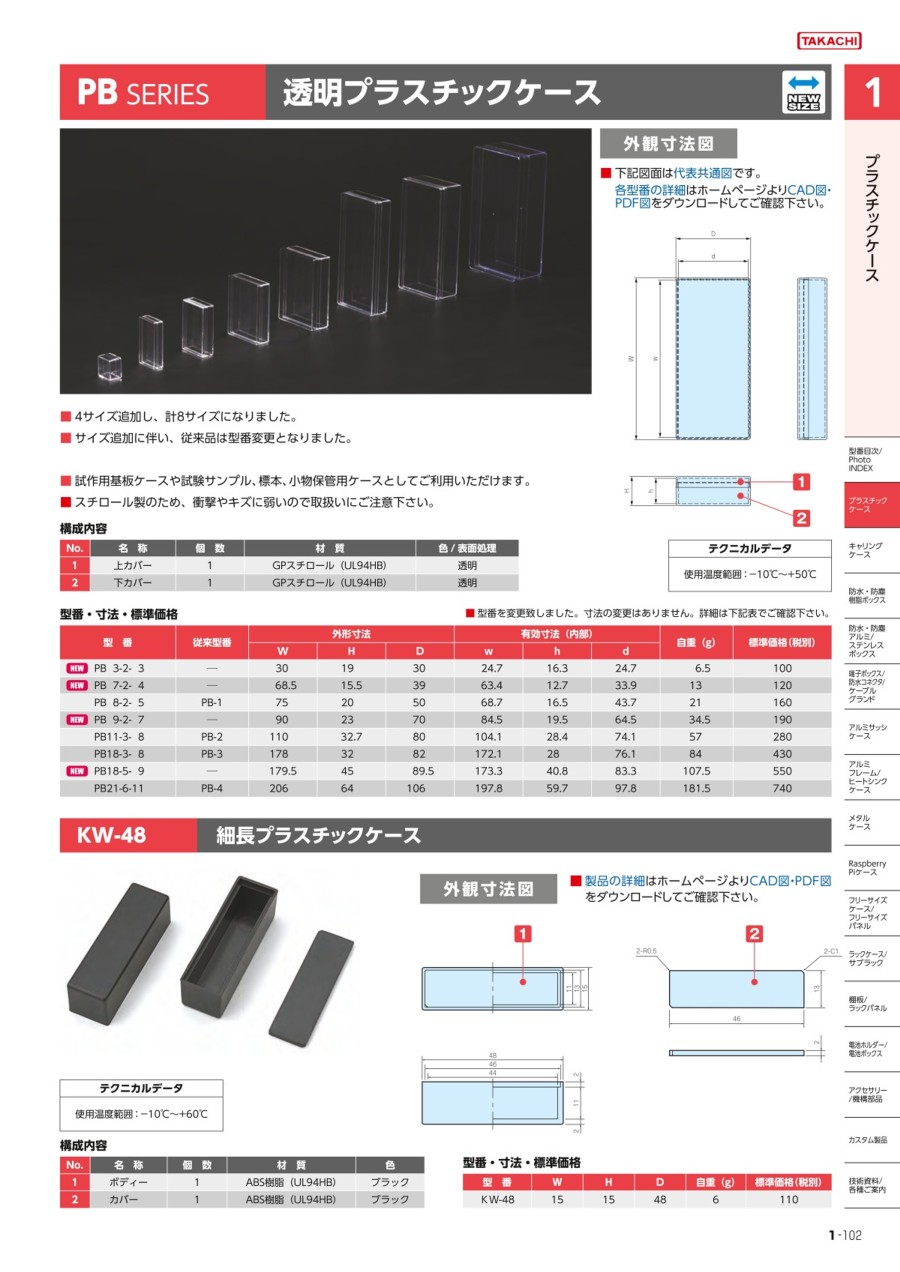

カタログ
商品担当おすすめ
PB型透明プラスチックケースのレビュー
組立前子部品ケース
5
5.02019/11/01
組立前の子部品を入れるケースで使用しています。
底面・側面の擦り傷が目立って来たので再購入しました、古いケースは工場机の...もっと読む
0人が参考にしています。
部品のケースとして使用
5
5.02018/07/17
部品のケースとして購入しています。ビスなどの留め具や小さな部品などを入れて保管用に使っています。ケースのフタも取り外しし...もっと読む
0人が参考にしています。
