MS型メタルシステムケース
- 一部SALE 2025/12/26まで
- 一部当日出荷可能
- 通常単価(税別)
- 8,687円～31,164円特別価格
- 税込単価
- 9,556円～34,280円特別価格
ケースコーナーに丸みをもたせたソフトな感じとビスが表面に露出しないデザイン性に...
詳細情報を確認する未確定：候補が529型番あります。
商品仕様
特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
デザイン性に優れたケース
上下カバー鉄製
176サイズ528機種の組み立て式メタルシステムケース。
MS型メタルシステムケースの構成内容について

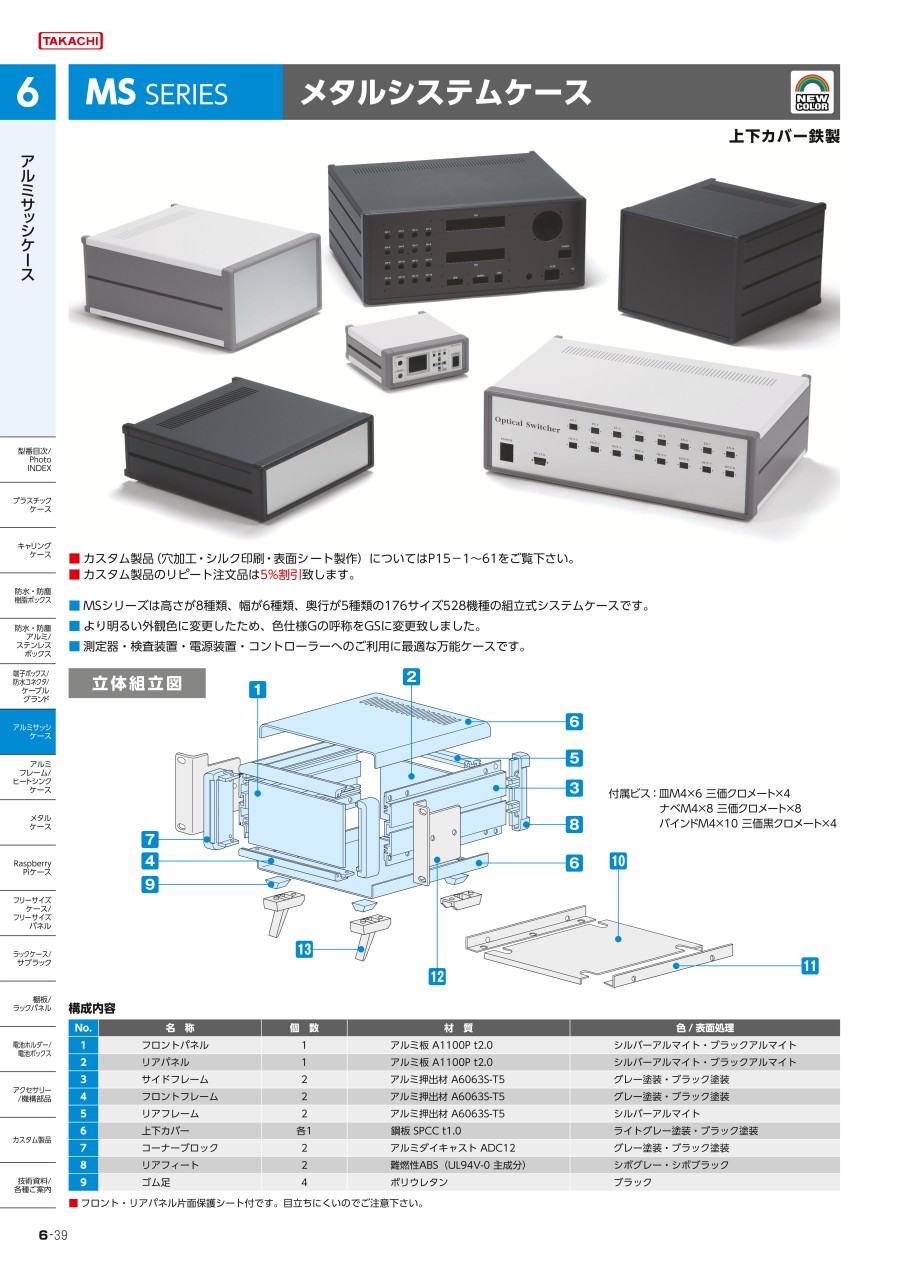

立体組立図
付属ビス：皿M4×6三価クロメート×4
ナベM4×8三価クロメート×8
バインドM4×10三価黒クロメート×4
構成内容
| No. | 名称 | 個数 | 材質 | 色/表面処理 |
|---|---|---|---|---|
| 1 | フロントパネル | 1 | アルミ板 A1100P t2.0 | シルバーアルマイト・ブラックアルマイト |
| 2 | リアパネル | 1 | アルミ板 A1100P t2.0 | シルバーアルマイト・ブラックアルマイト |
| 3 | サイドフレーム | 2 | アルミ押出材 A6063S-T5 | グレー塗装・ブラック塗装 |
| 4 | フロントフレーム | 2 | アルミ押出材 A6063S-T5 | グレー塗装・ブラック塗装 |
| 5 | リアフレーム | 2 | アルミ押出材 A6063S-T5 | シルバーアルマイト |
| 6 | 上下カバー | 各1 | 鋼板 SPCC t1.0 | ライトグレー塗装・ブラック塗装 |
| 7 | コーナーブロック | 2 | アルミダイキャスト ADC12 | グレー塗装・ブラック塗装 |
| 8 | リアフィート | 2 | 難燃性ABS（UL94V-0 主成分） | シボグレー・シボブラック |
| 9 | ゴム足 | 4 | ポリウレタン | ブラック |
■ フロント・リアパネル片面保護シート付です。目立ちにくいのでご注意下さい。
外形図
■ 下記図面は代表共通図です。
■ ケース幅×奥行、160×160、160×230、160×280、210×160の上下カバーには、放熱穴がございません。
規格表
| 型番 | H | W | D | 自重（kg） |
|---|---|---|---|---|
| MS66-16-16□ | 66 | 160 | 160 | 1 |
| MS66-16-23□ | 66 | 160 | 230 | 1.3 |
| MS66-16-28□ | 66 | 160 | 280 | 1.6 |
| MS66-21-16□ | 66 | 210 | 160 | 1.2 |
| MS66-21-23□ | 66 | 210 | 230 | 1.6 |
| MS66-21-28□ | 66 | 210 | 280 | 1.8 |
| MS66-21-35□ | 66 | 210 | 350 | 2.2 |
| MS66-26-23□ | 66 | 260 | 230 | 1.8 |
| MS66-26-28□ | 66 | 260 | 280 | 2.1 |
| MS66-26-35□ | 66 | 260 | 350 | 2.6 |
| MS66-32-23□ | 66 | 320 | 230 | 2.1 |
| MS66-32-28□ | 66 | 320 | 280 | 2.5 |
| MS66-32-35□ | 66 | 320 | 350 | 3 |
| MS66-32-45□ | 66 | 320 | 450 | 3.7 |
| MS66-37-23□ | 66 | 370 | 230 | 2.4 |
| MS66-37-28□ | 66 | 370 | 280 | 2.8 |
| MS66-37-35□ | 66 | 370 | 350 | 3.3 |
| MS66-37-45□ | 66 | 370 | 450 | 4.1 |
| MS66-43-23□ | 66 | 430 | 230 | 2.7 |
| MS66-43-28□ | 66 | 430 | 280 | 3.1 |
| MS66-43-35□ | 66 | 430 | 350 | 3.7 |
| MS66-43-45□ | 66 | 430 | 450 | 4.6 |
| MS88-16-16□ | 88 | 160 | 160 | 1.1 |
| MS88-16-23□ | 88 | 160 | 230 | 1.5 |
| MS88-16-28□ | 88 | 160 | 280 | 1.7 |
| MS88-21-16□ | 88 | 210 | 160 | 1.3 |
| MS88-21-23□ | 88 | 210 | 230 | 1.8 |
| MS88-21-28□ | 88 | 210 | 280 | 2.1 |
| MS88-21-35□ | 88 | 210 | 350 | 2.5 |
| MS88-26-23□ | 88 | 260 | 230 | 2 |
| MS88-26-28□ | 88 | 260 | 280 | 2.5 |
| MS88-26-35□ | 88 | 260 | 350 | 2.8 |
| MS88-32-23□ | 88 | 320 | 230 | 2.3 |
| MS88-32-28□ | 88 | 320 | 280 | 2.8 |
| MS88-32-35□ | 88 | 320 | 350 | 3.2 |
| MS88-32-45□ | 88 | 320 | 450 | 4 |
| MS88-37-23□ | 88 | 370 | 230 | 2.6 |
| MS88-37-28□ | 88 | 370 | 280 | 3 |
| MS88-37-35□ | 88 | 370 | 350 | 3.6 |
| MS88-37-45□ | 88 | 370 | 450 | 4.4 |
| MS88-43-23□ | 88 | 430 | 230 | 2.9 |
| MS88-43-28□ | 88 | 430 | 280 | 3.4 |
| MS88-43-35□ | 88 | 430 | 350 | 4 |
| MS88-43-45□ | 88 | 430 | 450 | 5 |
| 型番 | H | W | D | 自重（kg） |
|---|---|---|---|---|
| MS99-16-16□ | 99 | 160 | 160 | 1.1 |
| MS99-16-23□ | 99 | 160 | 230 | 1.5 |
| MS99-16-28□ | 99 | 160 | 280 | 1.8 |
| MS99-21-16□ | 99 | 210 | 160 | 1.4 |
| MS99-21-23□ | 99 | 210 | 230 | 1.8 |
| MS99-21-28□ | 99 | 210 | 280 | 2.1 |
| MS99-21-35□ | 99 | 210 | 350 | 2.5 |
| MS99-26-23□ | 99 | 260 | 230 | 2 |
| MS99-26-28□ | 99 | 260 | 280 | 2.4 |
| MS99-26-35□ | 99 | 260 | 350 | 2.8 |
| MS99-32-23□ | 99 | 320 | 230 | 2.4 |
| MS99-32-28□ | 99 | 320 | 280 | 2.8 |
| MS99-32-35□ | 99 | 320 | 350 | 3.3 |
| MS99-32-45□ | 99 | 320 | 450 | 4 |
| MS99-37-23□ | 99 | 370 | 230 | 2.6 |
| MS99-37-28□ | 99 | 370 | 280 | 3 |
| MS99-37-35□ | 99 | 370 | 350 | 3.6 |
| MS99-37-45□ | 99 | 370 | 450 | 4.5 |
| MS99-43-23□ | 99 | 430 | 230 | 3 |
| MS99-43-28□ | 99 | 430 | 280 | 3.4 |
| MS99-43-35□ | 99 | 430 | 350 | 4.1 |
| MS99-43-45□ | 99 | 430 | 450 | 5 |
| MS133-16-16□ | 132.5 | 160 | 160 | 1.3 |
| MS133-16-23□ | 132.5 | 160 | 230 | 1.7 |
| MS133-16-28□ | 132.5 | 160 | 280 | 2 |
| MS133-21-16□ | 132.5 | 210 | 160 | 1.6 |
| MS133-21-23□ | 132.5 | 210 | 230 | 2.1 |
| MS133-21-28□ | 132.5 | 210 | 280 | 2.4 |
| MS133-21-35□ | 132.5 | 210 | 350 | 2.9 |
| MS133-26-23□ | 132.5 | 260 | 230 | 2.4 |
| MS133-26-28□ | 132.5 | 260 | 280 | 2.8 |
| MS133-26-35□ | 132.5 | 260 | 350 | 3.3 |
| MS133-32-23□ | 132.5 | 320 | 230 | 2.7 |
| MS133-32-28□ | 132.5 | 320 | 280 | 3.2 |
| MS133-32-35□ | 132.5 | 320 | 350 | 3.7 |
| MS133-32-45□ | 132.5 | 320 | 450 | 4.5 |
| MS133-37-23□ | 132.5 | 370 | 230 | 3 |
| MS133-37-28□ | 132.5 | 370 | 280 | 3.5 |
| MS133-37-35□ | 132.5 | 370 | 350 | 4.1 |
| MS133-37-45□ | 132.5 | 370 | 450 | 5 |
| MS133-43-23□ | 132.5 | 430 | 230 | 3.4 |
| MS133-43-28□ | 132.5 | 430 | 280 | 3.9 |
| MS133-43-35□ | 132.5 | 430 | 350 | 4.6 |
| MS133-43-45□ | 132.5 | 430 | 450 | 5.6 |
| 型番 | H | W | D | 自重（kg） |
|---|---|---|---|---|
| MS149-16-16□ | 149 | 160 | 160 | 1.4 |
| MS149-16-23□ | 149 | 160 | 230 | 1.8 |
| MS149-16-28□ | 149 | 160 | 280 | 2.1 |
| MS149-21-16□ | 149 | 210 | 160 | 1.6 |
| MS149-21-23□ | 149 | 210 | 230 | 2.1 |
| MS149-21-28□ | 149 | 210 | 280 | 2.4 |
| MS149-21-35□ | 149 | 210 | 350 | 2.9 |
| MS149-26-23□ | 149 | 260 | 230 | 2.4 |
| MS149-26-28□ | 149 | 260 | 280 | 2.8 |
| MS149-26-35□ | 149 | 260 | 350 | 3.3 |
| MS149-32-23□ | 149 | 320 | 230 | 2.7 |
| MS149-32-28□ | 149 | 320 | 280 | 3.2 |
| MS149-32-35□ | 149 | 320 | 350 | 3.8 |
| MS149-32-45□ | 149 | 320 | 450 | 4.6 |
| MS149-37-23□ | 149 | 370 | 230 | 3 |
| MS149-37-28□ | 149 | 370 | 280 | 3.5 |
| MS149-37-35□ | 149 | 370 | 350 | 4.1 |
| MS149-37-45□ | 149 | 370 | 450 | 5.1 |
| MS149-43-23□ | 149 | 430 | 230 | 3.4 |
| MS149-43-28□ | 149 | 430 | 280 | 3.9 |
| MS149-43-35□ | 149 | 430 | 350 | 4.6 |
| MS149-43-45□ | 149 | 430 | 450 | 5.6 |
| MS177-16-16□ | 177 | 160 | 160 | 1.6 |
| MS177-16-23□ | 177 | 160 | 230 | 2.2 |
| MS177-16-28□ | 177 | 160 | 280 | 2.5 |
| MS177-21-16□ | 177 | 210 | 160 | 1.9 |
| MS177-21-23□ | 177 | 210 | 230 | 2.7 |
| MS177-21-28□ | 177 | 210 | 280 | 3.1 |
| MS177-21-35□ | 177 | 210 | 350 | 3.6 |
| MS177-26-23□ | 177 | 260 | 230 | 3 |
| MS177-26-28□ | 177 | 260 | 280 | 3.4 |
| MS177-26-35□ | 177 | 260 | 350 | 4 |
| MS177-32-23□ | 177 | 320 | 230 | 3.3 |
| MS177-32-28□ | 177 | 320 | 280 | 3.9 |
| MS177-32-35□ | 177 | 320 | 350 | 4.5 |
| MS177-32-45□ | 177 | 320 | 450 | 5.5 |
| MS177-37-23□ | 177 | 370 | 230 | 3.6 |
| MS177-37-28□ | 177 | 370 | 280 | 4.2 |
| MS177-37-35□ | 177 | 370 | 350 | 4.9 |
| MS177-37-45□ | 177 | 370 | 450 | 6 |
| MS177-43-23□ | 177 | 430 | 230 | 4 |
| MS177-43-28□ | 177 | 430 | 280 | 4.6 |
| MS177-43-35□ | 177 | 430 | 350 | 5.4 |
| MS177-43-45□ | 177 | 430 | 450 | 6.6 |
| 型番 | H | W | D | 自重（kg） |
|---|---|---|---|---|
| MS199-16-16□ | 199 | 160 | 160 | 1.9 |
| MS199-16-23□ | 199 | 160 | 230 | 2.4 |
| MS199-16-28□ | 199 | 160 | 280 | 2.7 |
| MS199-21-16□ | 199 | 210 | 160 | 2.1 |
| MS199-21-23□ | 199 | 210 | 230 | 2.7 |
| MS199-21-28□ | 199 | 210 | 280 | 3.1 |
| MS199-21-35□ | 199 | 210 | 350 | 3.7 |
| MS199-26-23□ | 199 | 260 | 230 | 3.1 |
| MS199-26-28□ | 199 | 260 | 280 | 3.5 |
| MS199-26-35□ | 199 | 260 | 350 | 4.1 |
| MS199-32-23□ | 199 | 320 | 230 | 3.4 |
| MS199-32-28□ | 199 | 320 | 280 | 3.9 |
| MS199-32-35□ | 199 | 320 | 350 | 4.7 |
| MS199-32-45□ | 199 | 320 | 450 | 5.7 |
| MS199-37-23□ | 199 | 370 | 230 | 3.8 |
| MS199-37-28□ | 199 | 370 | 280 | 4.3 |
| MS199-37-35□ | 199 | 370 | 350 | 5.1 |
| MS199-37-45□ | 199 | 370 | 450 | 6 |
| MS199-43-23□ | 199 | 430 | 230 | 4.2 |
| MS199-43-28□ | 199 | 430 | 280 | 4.8 |
| MS199-43-35□ | 199 | 430 | 350 | 5.6 |
| MS199-43-45□ | 199 | 430 | 450 | 6.9 |
| MS222-16-16□ | 221.5 | 160 | 160 | 2 |
| MS222-16-23□ | 221.5 | 160 | 230 | 2.5 |
| MS222-16-28□ | 221.5 | 160 | 280 | 2.8 |
| MS222-21-16□ | 221.5 | 210 | 160 | 2.2 |
| MS222-21-23□ | 221.5 | 210 | 230 | 2.8 |
| MS222-21-28□ | 221.5 | 210 | 280 | 3.2 |
| MS222-21-35□ | 221.5 | 210 | 350 | 3.8 |
| MS222-26-23□ | 221.5 | 260 | 230 | 3.2 |
| MS222-26-28□ | 221.5 | 260 | 280 | 3.6 |
| MS222-26-35□ | 221.5 | 260 | 350 | 4.3 |
| MS222-32-23□ | 221.5 | 320 | 230 | 3.6 |
| MS222-32-28□ | 221.5 | 320 | 280 | 4.1 |
| MS222-32-35□ | 221.5 | 320 | 350 | 4.9 |
| MS222-32-45□ | 221.5 | 320 | 450 | 6 |
| MS222-37-23□ | 221.5 | 370 | 230 | 3.9 |
| MS222-37-28□ | 221.5 | 370 | 280 | 4.5 |
| MS222-37-35□ | 221.5 | 370 | 350 | 5.3 |
| MS222-37-45□ | 221.5 | 370 | 450 | 6.4 |
| MS222-43-23□ | 221.5 | 430 | 230 | 4.4 |
| MS222-43-28□ | 221.5 | 430 | 280 | 5 |
| MS222-43-35□ | 221.5 | 430 | 350 | 5.9 |
| MS222-43-45□ | 221.5 | 430 | 450 | 7.2 |
色仕様
GS
パネル：シルバー
上下カバー：ライトグレー
サイドフレーム：グレー
B
パネル：ブラック
上下カバー：ブラック
サイドフレーム：ブラック
BS
パネル：シルバー
上下カバー：ブラック
サイドフレーム：ブラック
■ MSシリーズをご注文の際は必ず末尾□にGS、B、BSの色記号をつけて下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,687円 ( 9,556円 ) | 2日目 |
8,687円 ( 9,556円 ) | 2日目 |
8,687円 ( 9,556円 ) | 2日目 |
9,164円 ( 10,080円 ) | 2日目 |
9,164円 ( 10,080円 ) | 2日目 |
9,164円 ( 10,080円 ) | 2日目 |
9,750円 ( 10,725円 ) | 2日目 |
9,750円 ( 10,725円 ) | 2日目 |
9,750円 ( 10,725円 ) | 2日目 |
9,371円 ( 10,308円 ) | 2日目 |
9,371円 ( 10,308円 ) | 2日目 |
9,371円 ( 10,308円 ) | 2日目 |
10,067円 ( 11,074円 ) | 2日目 |
10,067円 ( 11,074円 ) | 2日目 |
10,067円 ( 11,074円 ) | 2日目 |
10,726円 ( 11,799円 ) | 2日目 |
10,726円 ( 11,799円 ) | 2日目 |
10,726円 ( 11,799円 ) | 2日目 |
11,691円 ( 12,860円 ) | 2日目 |
11,691円 ( 12,860円 ) | 2日目 |
11,691円 ( 12,860円 ) | 2日目 |
10,410円 ( 11,451円 ) | 2日目 |
10,410円 ( 11,451円 ) | 2日目 |
10,410円 ( 11,451円 ) | 2日目 |
11,198円 ( 12,318円 ) | 2日目 |
11,198円 ( 12,318円 ) | 2日目 |
11,198円 ( 12,318円 ) | 2日目 |
11,957円 ( 13,153円 ) | 2日目 |
11,957円 ( 13,153円 ) | 2日目 |
11,957円 ( 13,153円 ) | 2日目 |
11,268円 ( 12,395円 ) | 2日目 |
11,268円 ( 12,395円 ) | 2日目 |
11,268円 ( 12,395円 ) | 2日目 |
12,093円 ( 13,302円 ) | 2日目 |
12,093円 ( 13,302円 ) | 2日目 |
12,093円 ( 13,302円 ) | 2日目 |
14,035円 ( 15,439円 ) | 2日目 |
14,035円 ( 15,439円 ) | 2日目 |
14,035円 ( 15,439円 ) | 2日目 |
15,218円 ( 16,740円 ) | 2日目 |
15,218円 ( 16,740円 ) | 2日目 |
15,218円 ( 16,740円 ) | 2日目 |
12,283円 ( 13,511円 ) | 2日目 |
12,283円 ( 13,511円 ) | 2日目 |
12,283円 ( 13,511円 ) | 2日目 |
13,502円 ( 14,852円 ) | 2日目 |
13,502円 ( 14,852円 ) | 2日目 |
13,502円 ( 14,852円 ) | 2日目 |
14,876円 ( 16,364円 ) | 2日目 |
14,876円 ( 16,364円 ) | 2日目 |
14,876円 ( 16,364円 ) | 2日目 |
16,624円 ( 18,286円 ) | 2日目 |
16,624円 ( 18,286円 ) | 2日目 |
16,624円 ( 18,286円 ) | 2日目 |
13,645円 ( 15,010円 ) | 2日目 |
13,645円 ( 15,010円 ) | 2日目 |
13,645円 ( 15,010円 ) | 2日目 |
15,242円 ( 16,766円 ) | 2日目 |
15,242円 ( 16,766円 ) | 2日目 |
15,242円 ( 16,766円 ) | 2日目 |
詳細情報
基本情報
ケースコーナーに丸みをもたせたソフトな感じとビスが表面に露出しないデザイン性に優れたケースです。
【特長】
・高さが8種類、幅が6種類、奥行が5種類の176サイズの組立式システムケースです
・フロントパネル、リアパネル共にフレームはめ込み式の平板構造で加工が簡単
・上カバー、下カバーは共用なので放熱穴付カバー（上カバー）を下カバーとして利用可能
【用途】
・ラックマウントブラケット（オプション）が取り付けられ、ラックマウントケースとして使用できる
・測定器・検査装置・電源装置・コントローラーへのご利用に最適な万能ケースです
ご注意
- 当該シリーズにおいて、色仕様及び型番の変更がございます。詳細はこちら
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
MS型メタルシステムケースのレビュー
自作測定器の製作
4
4.02020/03/10
自作の増幅回路を収納するために使用した。パネルが板として外せるので、加工しやすく、使用しやすい。天板や底板は薄いので、重...もっと読む
0人が参考にしています。
計測器および検査機に使用
4
4.02018/05/30
計測器および検査機に使用しています。ケースとしてデザイン、コスト、仕様面においてバランスが取れているので選定しました。ミ...もっと読む
0人が参考にしています。
実験装置などに使う電気系の収納に使用
4
4.02018/05/16
実験装置などに使う電気系の収納に使用しています。他商品に比べて見栄えがよいのですが、もう少し値段が安いと助かります。前面...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
QMSシリーズは全部で何サイズございますか。
A
高さが8種、幅が6種、奥行が5種の176サイスございます。
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
アルミボックス・アルミケースカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
タカチ電機工業
【穴加工対応】アルミケース MBシリーズ
4.3通常価格(税別)：354円～
通常出荷日:当日出荷可能在庫品1日目～
タカチ電機工業
ユニバーサルアルミサッシケース UCシリーズ
4.7通常価格(税別)：1,754円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
【穴加工対応】アルミ 固定サイズ コントロールボックス コの字 ローコスト XBシリーズ
4.5通常価格(税別)：725円～
通常出荷日:当日出荷可能在庫品1日目
タカチ電機工業
OS型アルミサッシケース
4.5通常価格(税別)：7,660円～
通常出荷日:当日出荷可能在庫品1日目～
タカチ電機工業
【穴加工対応】CU型万能ケース
4.5通常価格(税別)：1,741円～
通常出荷日:2日目
タカチ電機工業
FC型コントロールボックス
4.4通常価格(税別)：3,139円～
通常出荷日:当日出荷可能在庫品1日目～
タカチ電機工業
【穴加工対応】SL型アルミサッシケース
4通常価格(税別)：7,850円～
通常出荷日:当日出荷可能在庫品1日目～
タカチ電機工業
TMA型アルミダイキャスト端子ボックス
4通常価格(税別)：3,457円～
通常出荷日:2日目
タカチ電機工業
【穴加工対応】YM型薄型ケース
4.8通常価格(税別)：875円～
通常出荷日:2日目
