LM型電池ボックス付ケース
- 通常単価(税別)
- 1,474円
- 税込単価
- 1,621円
タッチパネルなど多用途可能なUM3・UM4電池ボックス付小型プラボックス。【特長】・小型電池ケースで、...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
LM-140Gの仕様・寸法情報
商品仕様
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
小型電池ケースで、電池交換が容易なLM型電池ボックス付ケース
LM-140 写真。
LM-100 写真。
LM型電池ボックス付ケースの構成内容
| 照番 | 名称 | 個数 | 材質 | 色／表面処理 |
|---|---|---|---|---|
| 1 | 上カバー | 1 | 難燃性ABS（UL94V-0） | ライトグレー・ダークグレー／シボ |
| 2 | 下カバー | 1 | 難燃性ABS（UL94V-0） | ライトグレー・ダークグレー／シボ |
| 3 | パネル | 1 | 難燃性ABS（UL94V-0） | ライトグレー・ダークグレー／シボ |
| 4 | 電池蓋 | 1 | 難燃性ABS（UL94V-0） | ライトグレー・ダークグレー／シボ |
| - | 取付ビス | 4 | 鉄（M3×16タッピング） | 三価クロメート |
| - | 差込端子 | 1set | 真ちゅう | ニッケルメッキ |
この商品の外形図と寸法について
LM-140の外形図と寸法図。
LM-100の外形図と寸法図。
| 型 番 | W | Ｈ | D | 電池構造 | ケース色 | 自重（g） |
|---|---|---|---|---|---|---|
| LM－140G | 77 | 27 | 140 | 単3×4 | ライトグレー | 120 |
| LM－140C | 77 | 27 | 140 | 単3×4 | ダークグレー | 120 |
| LM－100G | 61 | 18.5 | 100 | 単4×2 | ライトグレー | 50 |
| LM－100C | 61 | 18.5 | 100 | 単4×2 | ダークグレー | 50 |
詳細情報
基本情報
タッチパネルなど多用途可能なUM3・UM4電池ボックス付小型プラボックス。
【特長】
・小型電池ケースで、電池交換が容易です。
・難燃性ABS樹脂（UL94V-0）です。
・カバー上面は、落し込みがあるので表面シート・メンブレンキーパッドの貼付に適しています。
・ケースの厚みを最小に抑えている。
【用途】
・タッチパネルシートの貼付等、多くの用途に対応でき、携帯用機器に最適。

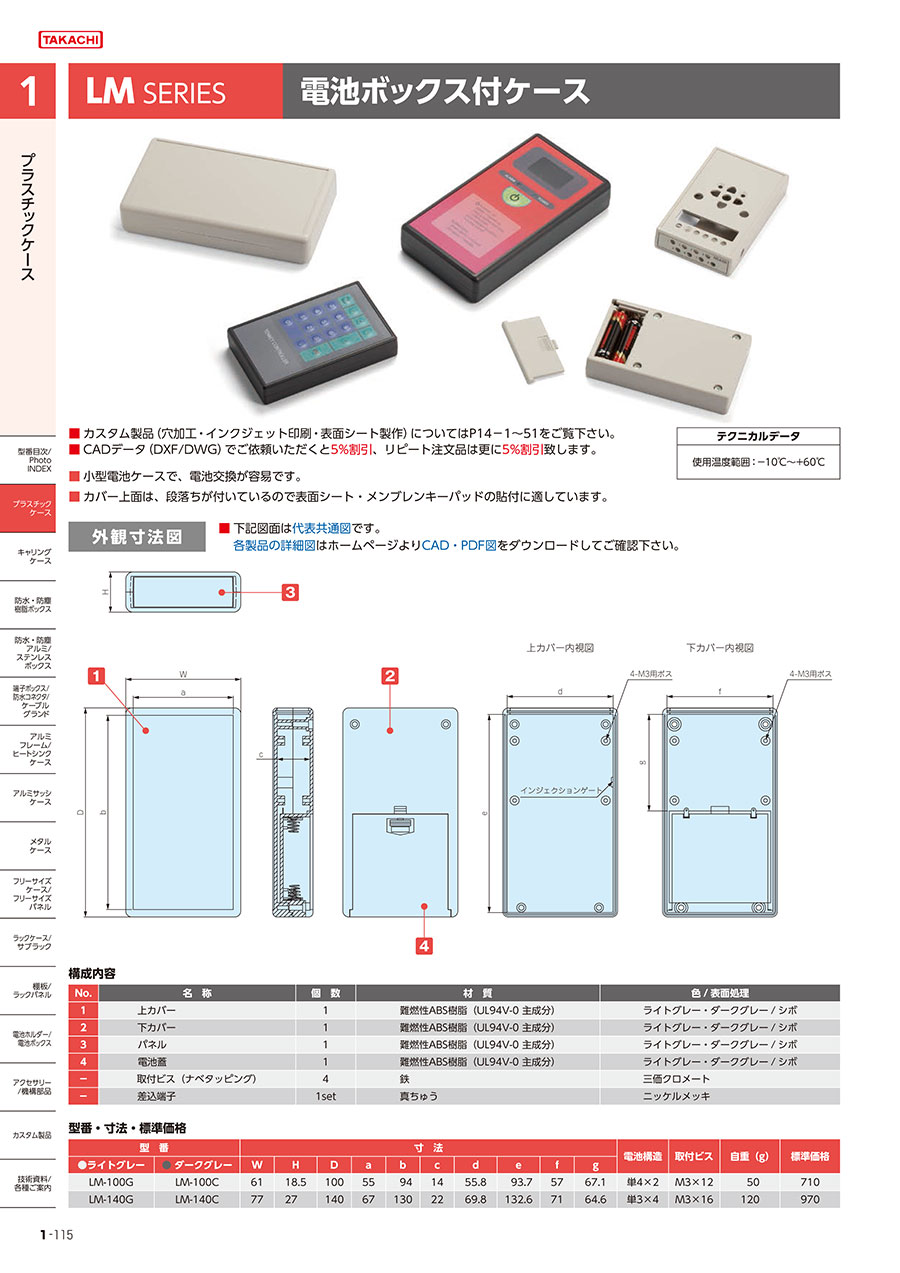

カタログ
