絞り込み条件

未確定：候補が23型番あります。
タカチ電機工業

KC型小型アルミケース

KC型小型アルミケース
  • 一部SALE 2025/12/26まで
  • 一部当日出荷可能
この商品のFAQをみる（1件）
通常単価(税別)
1,346円～2,708円特別価格
税込単価
1,481円～2,979円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【穴加工対応】アルミケース MBシリーズ

タカチ電機工業

【穴加工対応】アルミケース MBシリーズ
4.3
通常価格(税別)： 354円 (税込価格：389円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【穴加工対応】YM型薄型ケース

タカチ電機工業

【穴加工対応】YM型薄型ケース
4.8
通常価格(税別)： 875円 (税込価格：963円)

通常出荷日：2 日目

ABS樹脂とアルミ押出材の組み合わせなので軽量なケースです。【特長】・ボディー...

詳細情報を確認する

ご注意

  • 一部商品仕様に変更がございます
    詳細は【商品情報】タブをご確認ください

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が23型番あります。
数量：

商品仕様

製品仕様



仕様変更の詳細はこちらよりダウンロードいただけます。 ⇒ 「 ダウンロード 」


特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

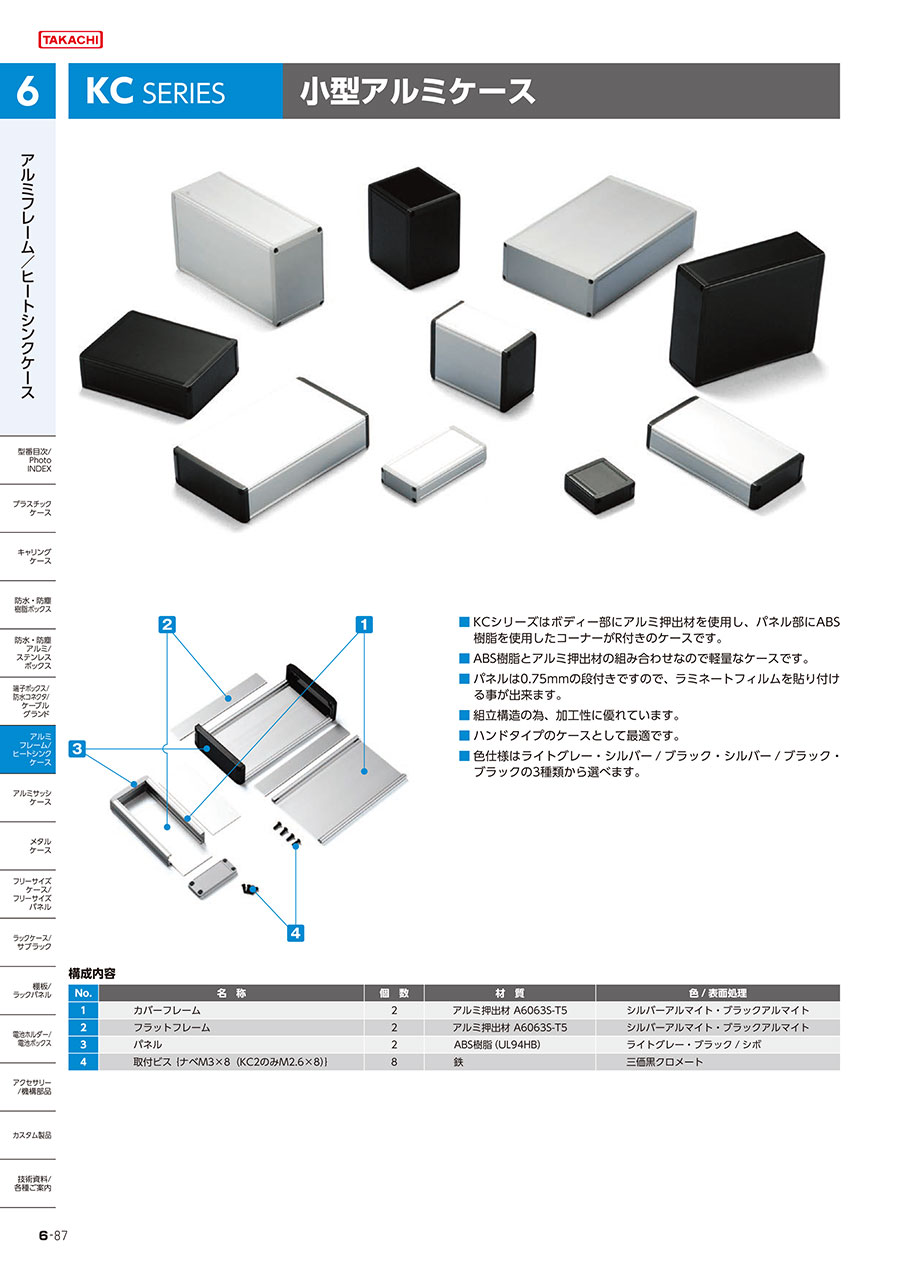

加工性に優れている、手持ち可能な軽量アルミケース

KC型小型アルミケース:関連画像

軽量なアルミケースであるため、制御機器用コントロールボックス、通信機器、測定器等に利用することができる。

KC型小型アルミケースの構成内容

KC型小型アルミケース:関連画像

KC型小型アルミケースの構成内容。

照番名称個数材質色／表面処理
1カバーフレーム2A6063S－T5シルバー・ブラックアルマイト
2パネルフレーム2A6063S－T5シルバー・ブラックアルマイト
3パネル2ABS（UL94HB）ライトグレー・ブラック／シボ
4取付ビス8鉄ナベ M3×8（KC2のみM2.6×8）三価黒クロメート

製品仕様

色記号パネルパネル･カバーフレーム
GSライトグレーシルバー
BSブラックシルバー
BBブラックブラック

この商品の外形図と寸法について

KC型小型アルミケース:関連画像

KC2-5の寸法図。

KC型小型アルミケース:関連画像

KC3-8、KC4-10、KC5-8、KC5-13、KC7-10の寸法図。

  • KCシリーズをご注文の際には末尾□にGS、BS、BBの色記号をつけて下さい。
  • 標準価格はGS・BSタイプとBBタイプで異なります。
型番HWDabcd自重（g）
KC2－5－5□205050183663835
KC2－5－8□205075183666350
KC2－5－10□2050100183668865
KC3－8－7□307570285975675
KC3－8－10□30751002859786100
KC3－8－14□307514028597126140
KC4－10－8□40100803884766105
KC4－10－13□4010013038847116170
KC4－10－17□4010017038847156215
KC5－8－7□507570465975690
KC5－8－10□50751004659786125
KC5－8－14□507514046597126165
KC5－13－10□5012510048109884165
KC5－13－15□50125150481098134240
KC5－13－20□50125200481098184315
KC7－10－8□70100806684766140
KC7－10－13□7010013066847116215
KC7－10－17□7010017066847156275

この商品の構成部品について

KC2-5パネル

KC型小型アルミケース:関連画像

KC2-5パネルの寸法図。

KC3-8、KC5-8パネル

KC型小型アルミケース:関連画像

KC3-8、KC5-8パネルの寸法図。

ケース型番Habcd
KC3－8－□30282242
KC5－8－□504641.84.12.1

KC3-8、KC5-8パネルの寸法。

KC4-10、KC7-10パネル

KC型小型アルミケース:関連画像

KC4-10、KC7-10パネルの寸法図。

ケース型番Habcd
KC4－10－□40383242
KC7－10－□706661.84.12.1

KC4-10、KC7-10パネルの寸法。

KC5-13パネル

KC型小型アルミケース:関連画像

KC5-13パネルの寸法図。

仕様材質色／表面処理
GABS（UL94HB）ライトグレー／シボ
BABS（UL94HB）ブラック／シボ

KC5-13パネルの部品内容。

KCパネルフレーム

KC型小型アルミケース:関連画像

KCパネルフレームの外形図と寸法図。

仕様材質色／表面処理
SA6063S－T5シルバーアルマイト
BA6063S－T5ブラックアルマイト

KCパネルフレームの部品内容。

ケース型番al
KC2－5－538.138
KC2－5－838.163
KC2－5－1038.188
KC3－8－718.156
KC3－8－1018.186
KC3－8－1418.1126
KC4－10－828.166
KC4－10－1328.1116
KC4－10－1728.1156

KCパネルフレームの部品の寸法。

ケース型番al
KC5－8－738.156
KC5－8－1038.186
KC5－8－1438.1126
KC5－13－1038.184
KC5－13－1538.1134
KC5－13－2038.1184
KC7－10－858.166
KC7－10－1358.1116
KC7－10－1758.1156

KCパネルフレームの部品の寸法。

KCカバーフレーム

KC型小型アルミケース:関連画像

KCカバーフレームの寸法図。

KC型小型アルミケース:関連画像

KC2の寸法図。

KC型小型アルミケース:関連画像

KC -8、KC -10、KC -13の寸法図。

仕様材質色／表面処理
SA6063S－T5シルバーアルマイト
BA6063S－T5ブラックアルマイト

KCカバーフレームの部品内容。

ケース型番abcl
KC2－5－519.49.21.2538
KC2－5－819.49.21.2563
KC2－5－1019.49.21.2588
KC3－8－774.461.22.7556
KC3－8－1074.461.22.7586
KC3－8－1474.461.22.75126
KC4－10－899.486.22.7566
KC4－10－1399.486.22.75116
KC4－10－1799.486.22.75156

KCカバーフレームの寸法。

ケース型番abcl
KC5－8－774.461.22.7556
KC5－8－1074.461.22.7586
KC5－8－1474.461.22.75126
KC5－13－10124.4111.22.7584
KC5－13－15124.4111.22.75134
KC5－13－20124.4111.22.75184
KC7－10－899.486.22.7566
KC7－10－1399.486.22.75116
KC7－10－1799.486.22.75156

KCカバーフレームの寸法。

型番リスト

表示件数
  • 1
    • 型番
    KC2-5-5BB
    注文停止中
    KC2-5-8BB
    注文停止中
    KC2-5-8BS
    KC2-5-8GS
    注文停止中
    KC2-5-10BB
    注文停止中
    KC2-5-10BS
    注文停止中
    KC2-5-10GS
    注文停止中
    KC3-8-7BS
    KC3-8-7GS
    KC5-8-7BB
    注文停止中
    KC5-8-7BS
    KC5-8-7GS
    注文停止中
    KC5-8-10BB
    KC5-8-14BB
    注文停止中
    KC5-8-14BS
    KC5-8-14GS
    KC5-13-10BB
    KC5-13-10BS
    KC5-13-15BB
    KC5-13-15GS
    注文停止中
    KC7-10-8BB
    KC7-10-17BS
    KC7-10-17GS

    外形寸法W 横(幅)

    外形寸法H 縦(高さ)

    外形寸法D 奥行(厚み)

    塗装色

    		RoHS?最小発注数量
    50
    20
    50
    ブラック
    10
    1個
    50
    20
    75
    ブラック
    10
    1個
    50
    20
    75
    ブラック/シルバー
    10
    1個
    50
    20
    75
    ライトグレー/シルバー
    10
    1個
    50
    20
    100
    ブラック
    10
    1個
    50
    20
    100
    ブラック/シルバー
    10
    1個
    50
    20
    100
    ライトグレー/シルバー
    10
    1個
    75
    30
    70
    ブラック/シルバー
    10
    1個
    75
    30
    70
    ライトグレー/シルバー
    10
    1個
    75
    50
    70
    ブラック
    10
    1個
    75
    50
    70
    ブラック/シルバー
    10
    1個
    75
    50
    70
    ライトグレー/シルバー
    10
    1個
    75
    50
    100
    ブラック
    10
    1個
    75
    50
    140
    ブラック
    10
    1個
    75
    50
    140
    ブラック/シルバー
    10
    1個
    75
    50
    140
    ライトグレー/シルバー
    10
    1個
    125
    50
    100
    ブラック
    10
    1個
    125
    50
    100
    ブラック/シルバー
    10
    1個
    125
    50
    150
    ブラック
    10
    1個
    125
    50
    150
    ライトグレー/シルバー
    10
    1個
    100
    70
    80
    ブラック
    10
    1個
    100
    70
    170
    ブラック/シルバー
    10
    1個
    100
    70
    170
    ライトグレー/シルバー
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,429円1,143円
    ( 1,257円 )
    在庫品1日目当日出荷可能
    1,346円
    ( 1,481円 )
    2日目
    1,346円
    ( 1,481円 )
    2日目
    1,515円1,212円
    ( 1,333円 )
    在庫品1日目当日出荷可能
    1,410円
    ( 1,551円 )
    2日目
    1,410円
    ( 1,551円 )
    2日目
    1,555円
    ( 1,711円 )
    2日目
    1,580円
    ( 1,738円 )
    2日目
    1,551円696円
    ( 766円 )
    在庫品1日目当日出荷可能
    2,008円751円
    ( 826円 )
    在庫品1日目当日出荷可能
    1,794円
    ( 1,973円 )
    2日目
    2,010円804円
    ( 884円 )
    在庫品1日目当日出荷可能
    2,177円
    ( 2,395円 )
    2日目
    2,504円1,502円
    ( 1,652円 )
    在庫品1日目当日出荷可能
    2,502円
    ( 2,752円 )
    2日目
    2,504円
    ( 2,754円 )
    在庫品1日目当日出荷可能
    2,155円682円
    ( 750円 )
    在庫品1日目当日出荷可能
    2,155円1,724円
    ( 1,896円 )
    在庫品1日目当日出荷可能
    2,360円1,888円
    ( 2,077円 )
    在庫品1日目当日出荷可能
    2,348円1,878円
    ( 2,066円 )
    在庫品1日目当日出荷可能
    2,252円
    ( 2,477円 )
    2日目
    2,708円
    ( 2,979円 )
    在庫品1日目当日出荷可能
    2,708円1,224円
    ( 1,346円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ABS樹脂とアルミ押出材の組み合わせなので軽量なケースです。
    【特長】
    ・ボディー部にアルミ押出材を使用し、パネル部にABS樹脂を使用したコーナーがR付きのケースです。
    ・パネルは0.75mmの段付きですので、ラミネートフィルムを貼り付ける事が出来ます。
    ・組立構造の為、加工性に優れています。
    ・色仕様はライトグレー・シルバー／ブラック・シルバー／ブラック・ブラックの3種類から選べます。
    【用途】
    ・制御機器用コントロールボックス、通信機器、測定器等に利用可能。
    ・ハンドタイプのケースとして最適です。

    ご注意

    • 一部商品仕様に変更がございます
      詳細は【商品情報】タブをご確認ください

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    KC型小型アルミケースのレビュー
    4.5平均満足度：4.59件のレビュー
    製品のパネル部分に使用
    4
    満足度：4.02018/07/17
    製品のパネル部分に使っています。製品に使うため加工を施していますが、加工後の耐久性については問題なく使えていますし取り付...もっと読む
    1人が参考にしています。
    加工機の操作用BOXとして使用
    5
    満足度：5.02023/03/23
    寸法を選ぶだけで簡単に仕様が決まり希望通りの商品を購入できました。 短納期で届きとても助かりました。
    0人が参考にしています。
    製品に使用しています
    4
    満足度：4.02022/03/24
    当社で顧客より依頼され設計、製作している製品に使用しています。仕様のサイズに合っていたこの商品を選定し、中に基盤を組み込...もっと読む
    0人が参考にしています。
    基板収納用ケース
    4
    満足度：4.02020/11/16
    試作基板を収納する小型のアルミケースを探しておりました。アルミの為、加工が簡単で使い易かったです。
    0人が参考にしています。
    マイコンでの制御装置のケース
    5
    満足度：5.02020/10/06
    全てのパーツが単純な組み合わせで分解しやすい。しかも全部品がほぼフラットなので、コネクタの位置などの設計、けがき、加工が...もっと読む
    0人が参考にしています。
    9件全て見る

    よくあるご質問（FAQ）

    Q指定寸法での製作は可能でしょか。
    A
    フリーサイズケース、KCSシリーズにて、幅、高さは42種類、奥行は20mm～1000mmまで1mm単位で指定で製作可能です。別途VONAサポートセンター（0120-343-256）までお問い合わせください。
