BCAR型防水・防塵ルーフ付ABSプラボックス

Name: BCAR型防水・防塵ルーフ付ABSプラボックス
Brand: タカチ電機工業
SKU: 222000227119
Rating: 5 (2 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 1,901円～44,889円特別価格

税込単価: 2,091円～49,378円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

BCAP型防水・防塵開閉式ABSプラボックス

4.5

通常価格(税別)： 1,198円 (税込価格：1,318円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

BCPC型防水・防塵開閉式ポリカーボネートプラボックス

4.8

通常価格(税別)： 1,708円 (税込価格：1,879円)

通常出荷日：在庫品1日目

【特長】・ルーフ（屋根）付の屋外向けプラボックスです・全48サイズ、トップカバ...

詳細情報を確認する

端子台有無
端子台無し
材質
樹脂
サイズ
固定サイズ
穴加工対応
特注のみ対応
形状
指定なし
保護機能（耐環境性）
IP65

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が81型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

製品仕様変更のお知らせ

特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

屋外で使用する機器に最適な防水・防塵タイプのプラボックス

BCARは全48サイズ。

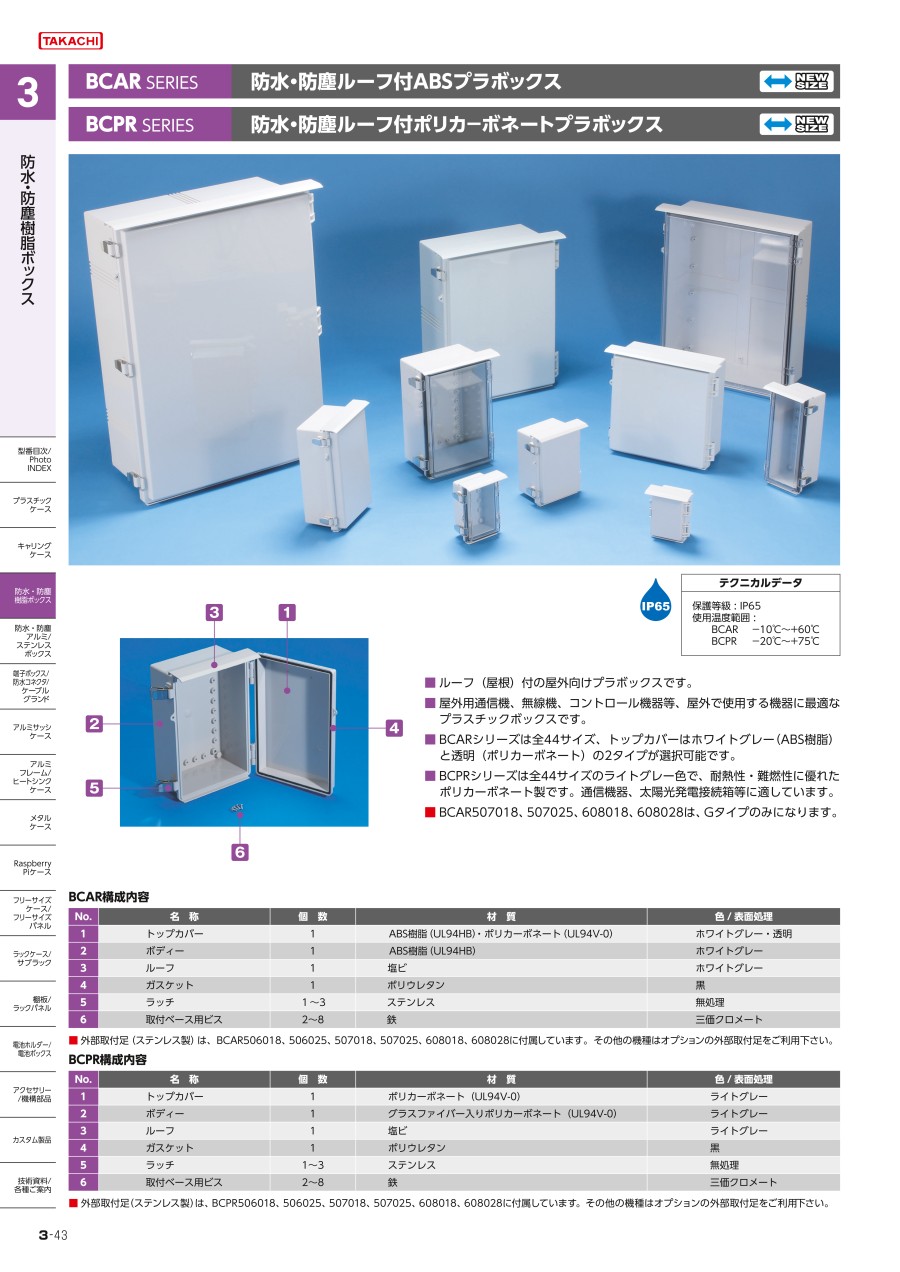

BCAR型防水・防塵ルーフ付ABSプラボックスの構成内容について

BCAR型防水・防塵ルーフ付ABSプラボックスの内容。

BCAR構成内容

No.	名称	個数	材質	色/表面処理
1	トップカバー	1	ABS樹脂（UL94HB）・ポリカーボネート（UL94V-0）	ホワイトグレー・透明
2	ボディー	1	ABS樹脂（UL94HB）	ホワイトグレー
3	ルーフ	1	塩ビ	ホワイトグレー
4	ガスケット	1	ポリウレタン	黒
5	ラッチ	1～3	ステンレス	無処理
6	取付ベース用ビス	2～8	鉄	三価クロメート

外部取付足（ステンレス製）は、BCAR506018、506025、507018、507025、608018、608028に付属しています。その他の機種はオプションの外部取付足をご利用ください。

色仕様

色記号	カバー色/材質	ボディー色/材質
BCAR Gタイプ	ホワイトグレー/ABS樹脂	ホワイトグレー/ABS樹脂
BCAR Tタイプ	透明/PC	ホワイトグレー/ABS樹脂

※PC=ポリカーボネートの略称

※BCARシリーズをご注文の際は必ず型番末尾□にG、Tの色記号をつけてください。

BCAR機種内容について

BCARの寸法図。

型番	W	D	H	自重（g）
型番	W	D	H	Gタイプ	Tタイプ
BCAR091207□	90	120	70	213	220
BCAR091208□	90	120	85	228	237
BCAR101507□	100	150	70	291	300
BCAR101508□	100	150	85	309	318
BCAR112107□	110	210	75	379	398
BCAR112110□	110	210	100	442	440
BCAR112607□	110	260	75	451	466
BCAR112610□	110	260	100.5	504	519
BCAR131508□	135	155	85	379	381
BCAR131808□	135	185	85.5	404	434
BCAR131810□	135	185	100.5	420	426
BCAR162110□	160	210	100	495	513
BCAR162113□	160	210	130	544	564
BCAR162610□	160	260	100	605	629
BCAR162613□	160	260	130	701	729
BCAR172210□	170	220	105	570	606
BCAR172711□	170	270	110.5	700	710
BCAR192810□	190	280	100.5	755	778
BCAR192814□	190	280	141	909	933
BCAR203013□	200	300	131.5	957	989
BCAR203013□N	200	300	130	959	992
BCAR203015□	200	300	151.5	995	1022
BCAR203015□N	200	300	150	1027	1060
BCAR203018□	200	300	180.5	1104	1122
BCAR203018□N	200	300	180	1148	1181
BCAR212110□	210	210	100	666	692
BCAR212113□	210	210	130	740	762
BCAR253515□	250	350	151	1307	1378
BCAR253515□N	250	350	150	1324	1366
BCAR253518□	250	350	181.5	1443	1510
BCAR282813□	280	280	130.5	1218	1251
BCAR283813□	280	380	130	1506	1563
BCAR303015□	300	300	151	1393	1472
BCAR303018□	300	300	181	1549	1630
BCAR304012□	300	400	120	1562	1629
BCAR304015□	300	400	150	1617	1729
BCAR304018□	300	400	181	1773	1907
BCAR353515□	350	350	150	1757	1827
BCAR353518□	350	350	181	1908	1970
BCAR354512□	350	450	120	2140	2239
BCAR354516□	350	450	160	2454	2586
BCAR354520□	350	450	201	2718	2866
BCAR506018□	530	630	185	5564	5737
BCAR506025□	530	630	255	6203	6399
BCAR507018G	530	730	188	6366	─
BCAR507025G	530	730	255	7037	─
BCAR608018G	630	830	188	8279	─
BCAR608028G	630	830	288	9719	─

この商品の外形図と寸法について

091207、091208

A矢視図

※上記図面は代表共通図です。

型番	W	D	H	有効寸法（内部）			底面取付穴
型番	W	D	H	w	d	h	a	c
BCAR091207	90	120	70	66	96	56.5	50	80
BCAR091208	90	120	85	66	96	71.5	50	80

101507～405020

※151509、151512、405016、405020にルーフ付きはありません

A矢視図

※上記図面は代表共通図です。

型番	W	D	H	有効寸法（内部）			底面取付穴		nut
型番	W	D	H	w	d	h	a	c	nut
BCAR101507	100	150	70	76	126	56.5	60	110	無し
BCAR101508	100	150	85	75.5	125.5	71.5	60	110	無し
BCAR112107	110	210	75	85.8	185.8	61.5	70	170	無し
BCAR112110	110	210	100	84.9	184.9	86.5	70	170	無し
BCAR112607	110	260	75	85.8	235.8	61.5	70	220	無し
BCAR112610	110	260	100.5	85.1	234.9	87.2	70	220	無し
BCAR131508	135	155	85	110.5	130.5	71.5	95	115	無し
BCAR131808	135	185	85.5	110.4	160.4	72.2	95	145	無し
BCAR131810	135	185	100.5	110.4	160.4	87.1	95	145	無し
BCAR162110	160	210	100	134	184	86.6	120	170	無し
BCAR162113	160	210	130	134	184	116.5	120	170	無し
BCAR162610	160	260	100	135.1	235.1	86.6	120	220	無し
BCAR162613	160	260	130	134	234	116.6	120	220	無し
BCAR172210	170	220	105	144.9	194.9	90.8	132	182	無し
BCAR172711	170	270	110.5	144.9	244.9	96.1	132	232	無し
BCAR192810	190	280	100.5	165.3	255.3	84.1	148	238	有り
BCAR192814	190	280	141	164.2	254.2	124.6	148	238	有り
BCAR203013	200	300	131.5	173.5	273.5	115.1	152	252	有り
BCAR203013□N	200	300	130	173.2	273.2	114	152	252	有り
BCAR203015	200	300	151.5	173.5	273.5	135.1	152	252	有り
BCAR203015□N	200	300	150	173.5	273.5	133.8	152	252	有り
BCAR203018	200	300	180.5	172.4	272.3	164.1	152	252	有り
BCAR203018□N	200	300	180	172.5	272.5	163.8	152	252	有り
BCAR212110	210	210	100	185.1	185.1	86.6	170	170	無し
BCAR212113	210	210	130	184	184	116.6	170	170	無し
BCAR253515	250	350	151	222.5	322.5	135.3	206	306	有り
BCAR253515□N	250	350	150	222.1	322.3	134	206	306	有り
BCAR253518	250	350	181.5	222.5	322.5	165.8	206	306	有り
BCAR282813	280	280	130.5	254	254	113.6	238	238	有り
BCAR283813	280	380	130	254	354	113.6	238	338	有り
BCAR303015	300	300	151	273	273	134.3	256	256	有り
BCAR303018	300	300	181	272.5	272.5	164.3	256	256	有り
BCAR304012	300	400	120	274.5	374.5	103.6	252	352	有り
BCAR304015	300	400	150	273.5	373.5	133.6	252	352	有り
BCAR304018	300	400	181	272.5	372.5	164.6	252	352	有り
BCAR353515	350	350	150	323.6	323.6	133.6	302	302	有り
BCAR353518	350	350	181	322.5	322.5	164.6	302	302	有り
BCAR354512	350	450	120	316.7	416.7	103.3	302	402	有り
BCAR354516	350	450	160	308.7	414.7	142.6	302	402	有り
BCAR354520	350	450	201	309.3	414.8	183.6	302	402	有り

406018～507025

※406018、406023にルーフ付きはありません

A矢視図

※上記図面は代表共通図です。

型番	W	D	H	有効寸法（内部）			底面取付穴
型番	W	D	H	w	d	h	a	c
BCAR506018	530	630	185	476.8	576.8	163.6	462	562
BCAR506025	530	630	255	474.6	574.6	233.6	462	562
BCAR507018	530	730	188	477	677	166.1	462	662
BCAR507025	530	730	255	475	676.2	236	462	662

608018、608028

A矢視図

※上記図面は代表共通図です。

型番	W	D	H	有効寸法（内部）			底面取付穴
型番	W	D	H	w	d	h	a	c
BCAR608018	630	830	188	575	777	165.6	562	762
BCAR608028	630	830	288	573.5	773.5	265.8	562	762

506018～608028付属外部取付足について

名称	個数	材質	表面処理
外部取付足	6	ステンレス	無処理
取付用ビス	6	鉄	三価クロメート

ボックス内部のボス数について

ボックス内部のボス数は、ボックスサイズにより異なります。

この商品の使用上の注意

ラッチを留める順番のご注意について

両端のラッチを先に留めてください。
真ん中のラッチは必ず最後に留めてください。
真ん中のラッチを先に留めると防水性能が発揮されません。
