UCG・UC・UCY用アルミシャーシ UCCシリーズ
- 一部SALE 2025/12/26まで
- 一部当日出荷可能
- 通常単価(税別)
- 507円～4,553円特別価格
- 税込単価
- 558円～5,008円特別価格
UCC型UCG・UC・UCY用アルミシャーシ。【特長】・材質はシャーシがA10...
詳細情報を確認する
未確定：候補が29型番あります。
商品仕様
特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

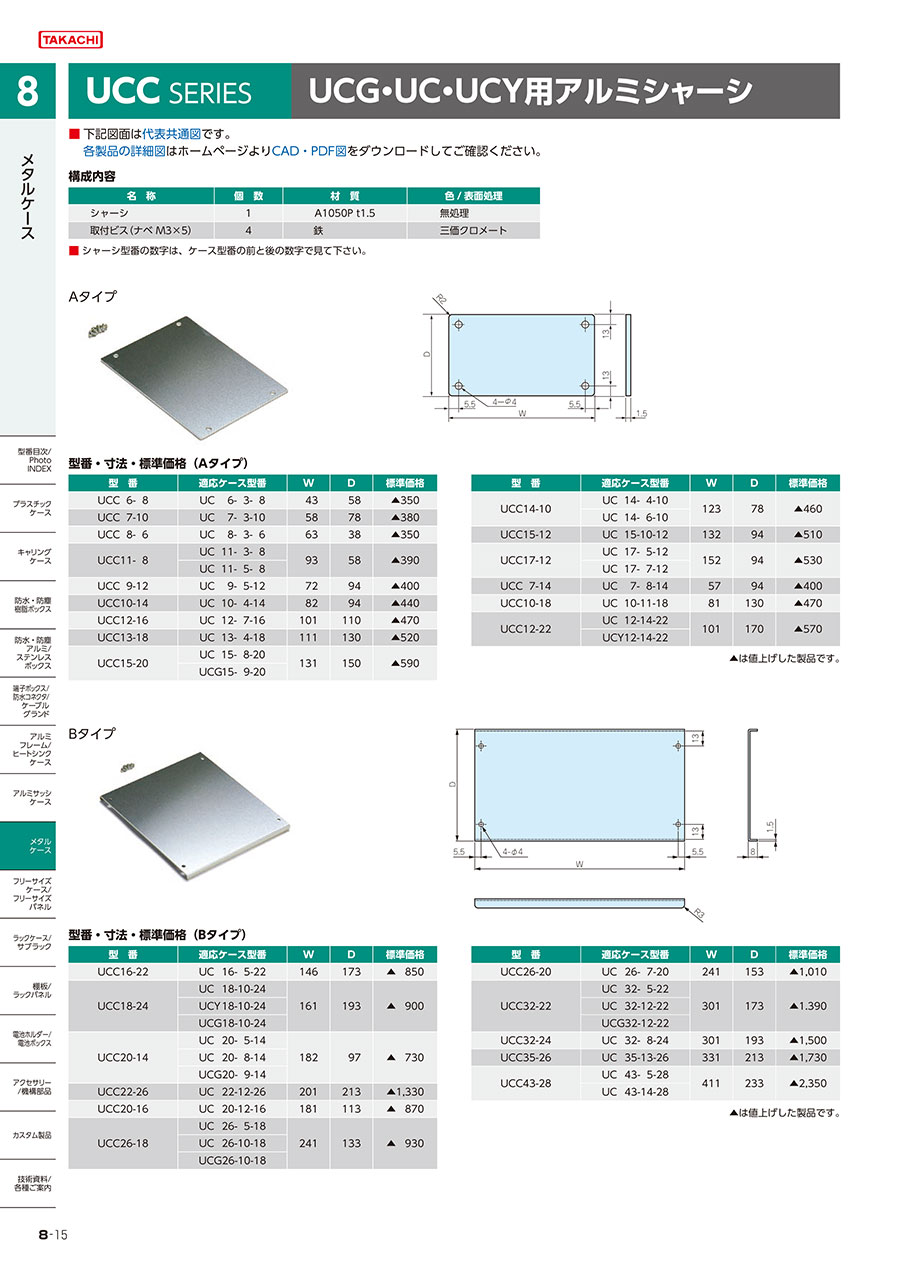

Aタイプの詳細
Aタイプ
寸法図(Aタイプ)
機種内容(Aタイプ)
| 型番 | 適応ケース型番 | W | D |
|---|---|---|---|
| UCC6-8 | UC6-3-8 | 43 | 58 |
| UCC7-10 | UC7-3-10 | 58 | 78 |
| UCC8-6 | UC8-3-6 | 63 | 38 |
| UCC11-8 | UC11-3-8 | 93 | 58 |
| UC11-5-8 | |||
| UCC9-12 | UC9-5-12 | 72 | 94 |
| UCC10-14 | UC10-4-14 | 82 | 94 |
| UCC12-16 | UC12-7-16 | 101 | 110 |
| UCC13-18 | UC13-4-18 | 111 | 130 |
| UCC15-20 | UC15-8-20 | 131 | 150 |
| UCG15-9-20 |
| 型番 | 適応ケース型番 | W | D |
|---|---|---|---|
| UCC14-10 | UC14-4-10 | 123 | 78 |
| UC14-6-10 | |||
| UCC15-12 | UC15-10-12 | 132 | 94 |
| UCC17-12 | UC17-5-12 | 152 | 94 |
| UC17-7-12 | |||
| UCC7-14 | UC7-8-14 | 57 | 94 |
| UCC10-18 | UC10-11-18 | 81 | 130 |
| UCC12-22 | UC12-14-22 | 101 | 170 |
| UCY12-14-22 |
Bタイプの詳細
寸法図(Bタイプ)
構成内容(Bタイプ)
| 型番 | 適応ケース型番 | W | D |
|---|---|---|---|
| UCC16-22 | UC16-5-22 | 146 | 173 |
| UCC18-24 | UC18-10-24 | 161 | 193 |
| UCY18-10-24 | |||
| UCG18-10-24 | |||
| UCC20-14 | UC20-5-14 | 182 | 97 |
| UC20-8-14 | |||
| UCG20-9-14 | |||
| UCC22-26 | UC22-12-26 | 201 | 213 |
| UCC20-16 | UC20-12-16 | 181 | 113 |
| UCC26-18 | UC26-5-18 | 241 | 133 |
| UC26-10-18 | |||
| UCG26-10-18 |
| 型番 | 適応ケース型番 | W | D |
|---|---|---|---|
| UCC26-20 | UC26-7-20 | 241 | 153 |
| UCC32-22 | UC32-5-22 | 301 | 173 |
| UC32-12-22 | |||
| UCG32-12-22 | |||
| UCC32-24 | UC32-8-24 | 301 | 193 |
| UCC35-26 | UC35-13-26 | 331 | 213 |
| UCC43-28 | UC43-5-28 | 411 | 233 |
| UC43-14-28 |
Cタイプの詳細
Cタイプ
寸法図(Cタイプ)
機種内容(Cタイプ)
| 型番 | 適応ケース型番 | W | D |
|---|---|---|---|
| UCC15-28 | UC15-18-28 | 134 | 230 |
| UCY15-18-28 | |||
| UCC18-34 | UC18-21-34 | 163.6 | 290 |
| UCC24-34 | UC24-14-34 | 223.6 | 290 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
571円 ( 628円 ) | 2日目 |
566円 ( 623円 ) | 2日目 |
612円 ( 673円 ) | 2日目 |
507円 ( 558円 ) | 2日目 |
732円 ( 805円 ) | 2日目 |
663円 ( 729円 ) | 2日目 |
885円 ( 974円 ) | 2日目 |
594円 ( 653円 ) | 2日目 |
799円 ( 879円 ) | 2日目 |
1,373円 ( 1,510円 ) | 在庫品1日目当日出荷可能 |
959円 ( 1,055円 ) | 2日目 |
819円 ( 901円 ) | 2日目 |
966円 ( 1,063円 ) | 2日目 |
1,486円 ( 1,635円 ) | 在庫品1日目当日出荷可能 |
2,613円 ( 2,874円 ) | 在庫品1日目当日出荷可能 |
1,476円 ( 1,624円 ) | 2日目 |
1,010円 ( 1,111円 ) | 2日目 |
2,243円 ( 2,467円 ) | 2日目 |
2,865円958円 ( 1,054円 ) | 在庫品1日目当日出荷可能 |
1,464円 ( 1,610円 ) | 2日目 |
1,741円647円 ( 712円 ) | 在庫品1日目当日出荷可能 |
2,932円 ( 3,225円 ) | 在庫品1日目当日出荷可能 |
3,842円 ( 4,226円 ) | 在庫品1日目当日出荷可能 |
2,298円477円 ( 525円 ) | 在庫品1日目当日出荷可能 |
1,998円 ( 2,198円 ) | 2日目 |
2,965円633円 ( 696円 ) | 在庫品1日目当日出荷可能 |
2,704円 ( 2,974円 ) | 2日目 |
3,609円 ( 3,970円 ) | 在庫品1日目当日出荷可能 |
4,553円1,364円 ( 1,500円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
UCC型UCG・UC・UCY用アルミシャーシ。
【特長】
・材質はシャーシがA1050P t1.5で、取付ビスが鉄ナベM3×5
・色・表面処理はシャーシが無処理で、取付ビスが三価クロメート
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
UCG・UC・UCY用アルミシャーシ UCCシリーズのレビュー
機器取付パネルで使用
4
4.02023/05/22
ユニバーサルアルミサッシケースの中パネルとして使用しました。アルミで加工しやすいですが、取り付けビス径がM4だとタップ加...もっと読む
0人が参考にしています。
ディスプレイ用のプレートとして使用
5
5.02022/06/02
表面の仕上げ含めて、ディスプレイ用の金属プレートとして使用しましたがかなり良い仕上がりとなりました
0人が参考にしています。
製品のパネルとして使用
4
4.02018/07/17
製品のパネルとして使うために購入しています。製品に部品を取り付けるために穴あけなどの加工を施して使っていますが、加工後の...もっと読む
0人が参考にしています。
