タカチ電機工業

中継用端子台 STBシリーズ

Name: 中継用端子台 STBシリーズ
Brand: タカチ電機工業
SKU: 222000225982
Rating: 4 (1 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 470円～2,114円特別価格

税込単価: 517円～2,325円特別価格

中継用端子台。【特長】・SPCM・SPCPシリーズに取付可能な端子台。

詳細情報を確認する

結線方式
ネジ
取付方式
直付け
部品/完成品
組上完成品
入出力数
1対1
定格電流（JIS） (A)
30
カバー(付属)
別売
銘板(付属)
別売
わたり
否
定格電圧 (V)
300
材質（基台/導電板）
PBT/真鍮
色仕様/表面処理
ブラック
燃焼性
UL94V-0
対応ボックス
SPCM・SPCPシリーズ

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

STB型中継用端子台の特長

製品仕様

上面図

側面図

性能

1.定格:300V　30A
2.絶縁抵抗:DC500V 1000MΩ以上
3.耐電圧:AC2500V 1分間異常ナシ
4.使用温度範囲:-25～+80度
5.保存温度範囲:-25～+80度

製品仕様

上面図

側面図

性能

1.定格:300V 30A（600V 30A JIS IEC準拠）
2.絶縁抵抗:DC500V 1000MΩ以上
3.耐電圧:AC2500V 1分間異常ナシ
4.使用温度範囲:-25～+80度
5.保存温度範囲:-25～+80度

構成部品

照番	名称	個数	材質	色/表面処理
1	基台	1	PBT(UL94V-0)	ブラック
2	導電板	1	真ちゅう	ニッケルメッキ
3	結線ビス	2×P個	鉄 814=M3×8/815=M4×10	ニッケルメッキ
─	取付ビス	2	鉄 M4×10タッピングビス	三価クロメート

機種内容

型番	P(端子数)	A	B	対応 SPCM・SPCP W×D サイズ
STB814－3P	3	47.4	27.4	75×125
STB814－4P	4	55.7	35.7	100×100
STB814－6P	6	72.3	52.3	175×175
STB814－7P	7	80.6	60.6	100×100
STB814－8P	8	88.9	68.9	75×125、125×125
STB814－9P	9	97.2	77.2	125×125、125×175、175×250
STB814－10P	10	105.5	85.5	125×175、175×250
STB815－2P	2	52.2	26.2	75×125
STB815－3P	3	63.8	37.8	100×100
STB815－4P	4	75.4	49.4	125×125
STB815－6P	6	98.6	72.6	125×125、125×175、175×250
STB815－10P	10	145	119	175×175、175×250

型番リスト

表示件数

型番

極数

(極)

ネジサイズ

端子間ピッチ

(mm)

幅A

(mm)

幅B

(mm)

高さ

(mm)

対応ボックス　W×Dサイズ

(mm)

RoHS?

最小発注数量

3	M3	8.3	47.4	27.4	26	75×125	10	1個
4	M3	8.3	55.7	35.7	26	100×100	10	1個
6	M3	8.3	72.3	52.3	26	175×175	10	1個
7	M3	8.3	80.6	60.6	26	100×100	10	1個
8	M3	8.3	88.9	68.9	26	75×125 / 125×125	10	1個
9	M3	8.3	97.2	77.2	26	125×125 / 125×175 / 175×250	10	1個
10	M3	8.3	105.5	85.5	26	125×175 / 175×250	10	1個
2	M4	11.6	52.2	26.2	31	75×125	10	1個
3	M4	11.6	63.8	37.8	31	100×100	10	1個
4	M4	11.6	75.4	49.4	31	125×125	-	1個
6	M4	11.6	98.6	72.6	31	125×125 / 125×175 / 175×250	10	1個
10	M4	11.6	145	119	31	175×175 / 175×250	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,067円 ( 1,174円 )	在庫品1日目当日出荷可能
1,086円 ( 1,195円 )	2日目
1,249円874円 ( 961円 )	在庫品1日目当日出荷可能
1,301円715円 ( 787円 )	在庫品1日目当日出荷可能
1,391円 ( 1,530円 )	在庫品1日目当日出荷可能
1,781円 ( 1,959円 )	在庫品1日目当日出荷可能
1,770円 ( 1,947円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	2日目
987円 ( 1,086円 )	2日目
1,318円 ( 1,450円 )	在庫品1日目当日出荷可能
1,855円1,298円 ( 1,428円 )	在庫品1日目当日出荷可能
2,114円 ( 2,325円 )	2日目

詳細情報

基本情報

基本情報

中継用端子台。
【特長】
・SPCM・SPCPシリーズに取付可能な端子台。

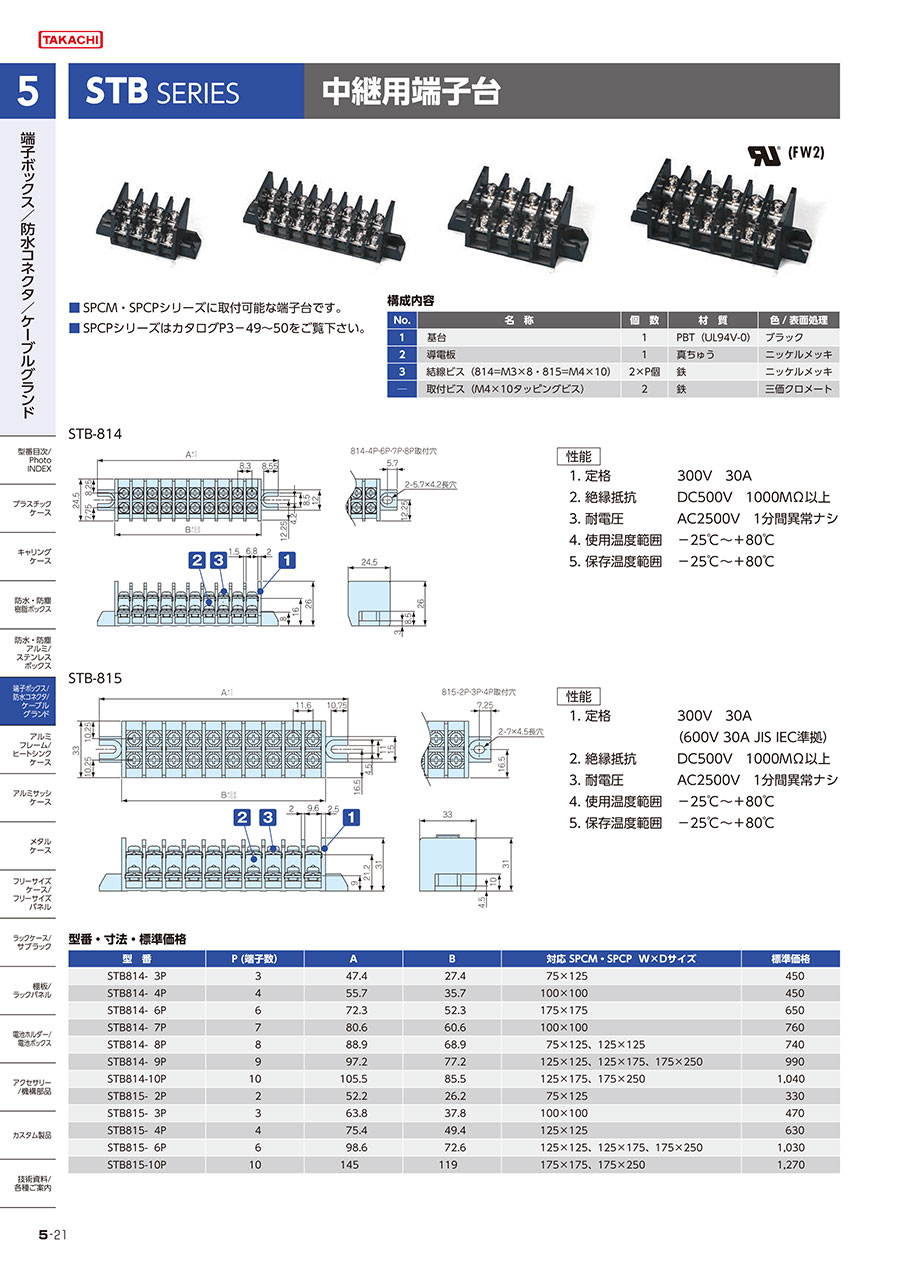

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
絶縁支持台
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
