OP用取付ベース OPPシリーズ
- 通常単価(税別)
- 736円～789円
- 税込単価
- 810円～868円
OP型開閉ボックスの専用取り付けベース。【特長】・OP専用オプション部品。・3...
詳細情報を確認する- 材質
- アルミ
- t (mm)
- 1.5
- 材質
- アルミ
未確定：候補が3型番あります。
商品仕様
特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

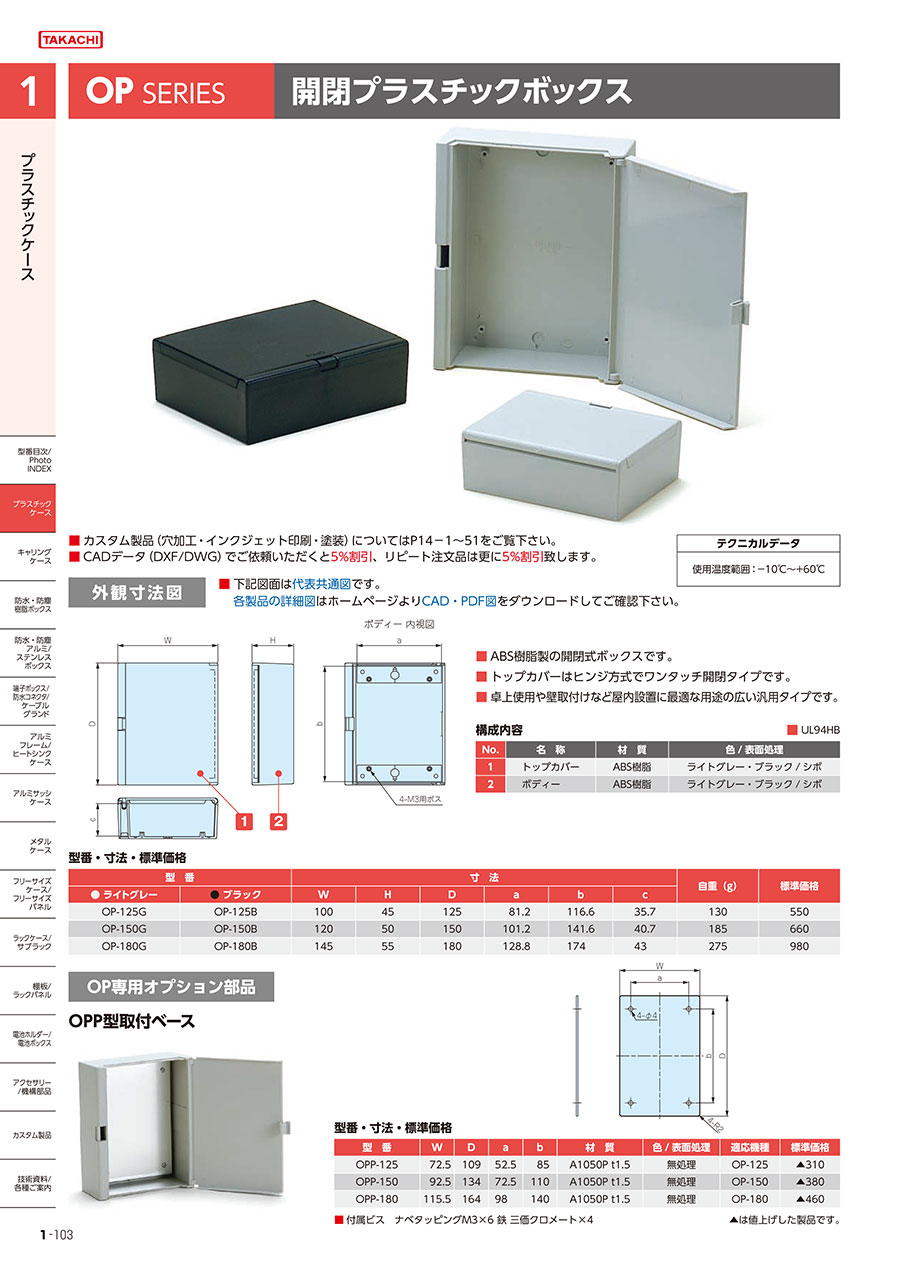

OPP型取付ベースの詳細
使用例（OPP型取付ベース）
OPP型取付ベース（寸法図）
機種内容
| 型番 | W | D | a | b | 材質 | 色／表面処理 | 適応機種 |
|---|---|---|---|---|---|---|---|
| OPP－125 | 72.5 | 109 | 52.5 | 85 | A1050P t1.5 | 無処理 | OP－125 |
| OPP－150 | 92.5 | 134 | 72.5 | 110 | A1050P t1.5 | 無処理 | OP－150 |
| OPP－180 | 115.5 | 164 | 98 | 140 | A1050P t1.5 | 無処理 | OP－180 |
付属ビス:鉄M3×6ナベタッピング三価クロメート×4本
カタログ
商品担当おすすめ
OP用取付ベース OPPシリーズのレビュー
OPPシリーズのボックスに使用
5
5.02019/09/04
専用品の取り付けベースでしたので購入しました。装置のメンテナンス用で使用しています。壁面に取り付けての利用でしたので、タ...もっと読む
0人が参考にしています。
