ステップハンドル MNシリーズ
- 通常単価(税別)
- 2,678円～3,235円特別価格
- 税込単価
- 2,946円～3,559円特別価格
通常出荷日：在庫品1日目～2日目一部当日出荷可能
MS・MO専用のステップハンドル。【特長】・ステップハンドルの耐荷重は25kg
未確定：候補が24型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
MN型ステップハンドルの特長

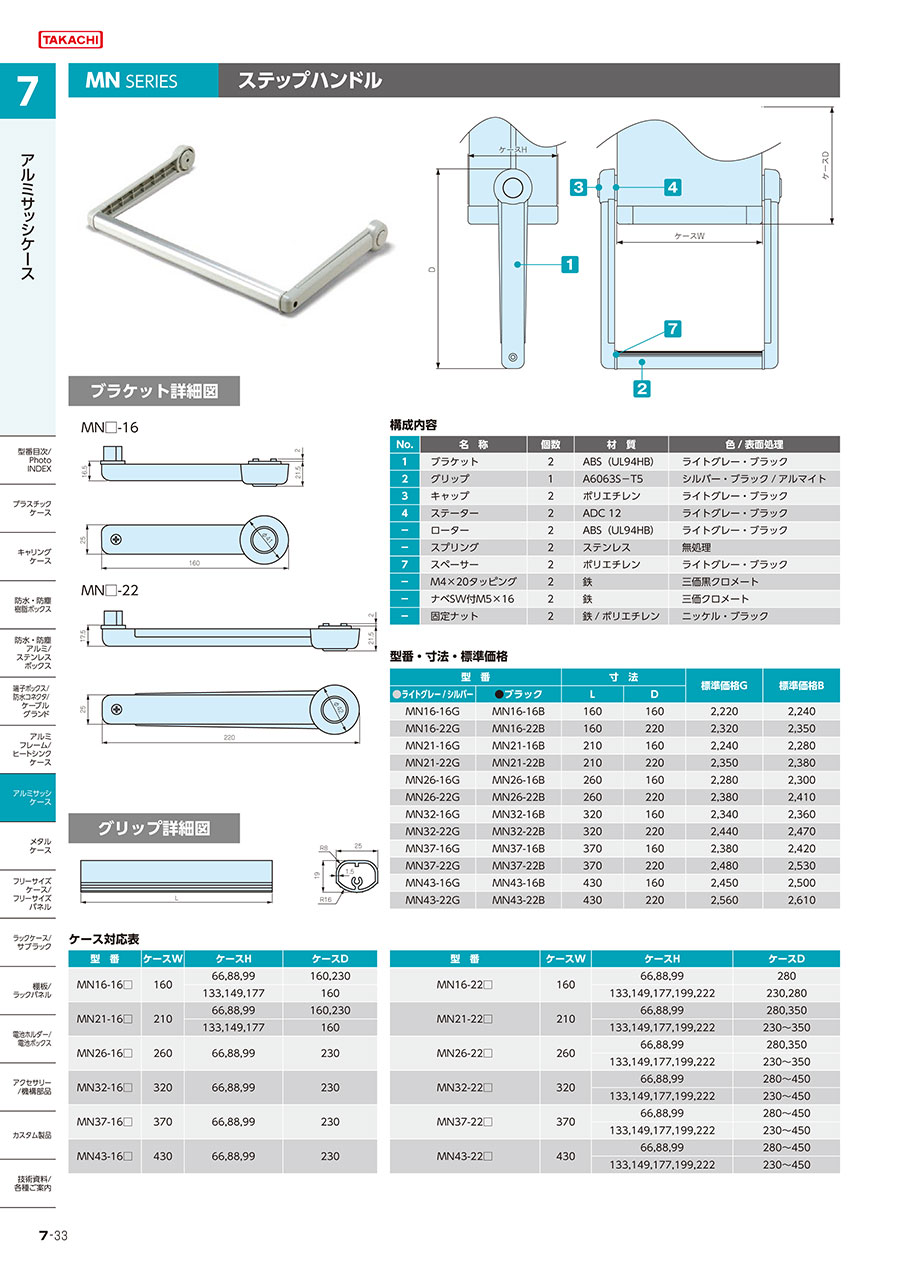

寸法図・構成図
グリップ詳細図
ブラケット詳細図(MN□-16)
ブラケット詳細図(MN□-22)
構成部品
| 照番 | 名称 | 個数 | 材質 | 色/表面処理 |
|---|---|---|---|---|
| 1 | ブラケット | 2 | ABS(UL94HB) | ライトグレー・ブラック |
| 2 | グリップ | 1 | A6063S－T5 | シルバー・ブラックアルマイト |
| 3 | キャップ | 2 | ポリエチレン | ライトグレー・ブラック |
| 4 | ステーター | 2 | ADC 12 | ライトグレー・ブラック |
| － | ローター | 2 | ABS(UL94HB) | ライトグレー・ブラック |
| － | スプリング | 2 | ステンレス | 無処理 |
| 7 | スペーサー | 2 | ポリエチレン | ライトグレー・ブラック |
| － | タッピングM4×20 | 2 | 鉄 | 三価黒クロメート |
| － | ナベSW付M5×16 | 2 | 鉄 | 三価クロメート |
| － | 固定ナット | 2 | 鉄/ポリエチレン | ニッケル/ブラック |
製品仕様
| 色記号 | ブラケット色 | グリップ色 |
|---|---|---|
| Gタイプ | ライトグレー | シルバー |
| Bタイプ | ブラック | ブラック |
機種内容
| 型番 | L | D |
|---|---|---|
| MN16－16□ | 160 | 160 |
| MN16－22□ | 160 | 220 |
| MN21－16□ | 210 | 160 |
| MN21－22□ | 210 | 220 |
| MN26－16□ | 260 | 160 |
| MN26－22□ | 260 | 220 |
| MN32－16□ | 320 | 160 |
| MN32－22□ | 320 | 220 |
| MN37－16□ | 370 | 160 |
| MN37－22□ | 370 | 220 |
| MN43－16□ | 430 | 160 |
| MN43－22□ | 430 | 220 |
ケース対応表
| 型番 | ケースW | ケースH | ケースD |
|---|---|---|---|
| MN16－16□ | 160 | 66,88,99 | 160,230 |
| 133,149,177 | 160 | ||
| MN21－16□ | 210 | 66,88,99 | 160,230 |
| 133,149,177 | 160 | ||
| MN26－16□ | 260 | 66,88,99 | 230 |
| MN32－16□ | 320 | 66,88,99 | 230 |
| MN37－16□ | 370 | 66,88,99 | 230 |
| MN43－16□ | 430 | 66,88,99 | 230 |
| 型番 | ケースW | ケースH | ケースD |
|---|---|---|---|
| MN16－22□ | 160 | 66,88,99 | 280 |
| 133,149,177,199,222 | 230,280 | ||
| MN21－22□ | 210 | 66,88,99 | 280,350 |
| 133,149,177,199,222 | 230～350 | ||
| MN26－22□ | 260 | 66,88,99 | 280,350 |
| 133,149,177,199,222 | 230～350 | ||
| MN32－22□ | 320 | 66,88,99 | 280～450 |
| 133,149,177,199,222 | 230～450 | ||
| MN37－22□ | 370 | 66,88,99 | 280～450 |
| 133,149,177,199,222 | 230～450 | ||
| MN43－22□ | 430 | 66,88,99 | 280～450 |
| 133,149,177,199,222 | 230～450 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,823円 ( 3,105円 ) | 2日目 |
2,836円 ( 3,120円 ) | 2日目 |
2,678円 ( 2,946円 ) | 2日目 |
2,678円 ( 2,946円 ) | 2日目 |
2,900円 ( 3,190円 ) | 2日目 |
2,888円 ( 3,177円 ) | 2日目 |
2,738円 ( 3,012円 ) | 2日目 |
2,738円 ( 3,012円 ) | 2日目 |
2,970円1,026円 ( 1,129円 ) | 在庫品1日目当日出荷可能 |
2,983円 ( 3,281円 ) | 2日目 |
2,811円 ( 3,092円 ) | 2日目 |
2,811円 ( 3,092円 ) | 2日目 |
2,775円 ( 3,053円 ) | 2日目 |
2,787円 ( 3,066円 ) | 2日目 |
2,888円 ( 3,177円 ) | 2日目 |
2,886円 ( 3,175円 ) | 在庫品1日目当日出荷可能 |
3,146円 ( 3,461円 ) | 2日目 |
2,915円 ( 3,207円 ) | 2日目 |
3,022円 ( 3,324円 ) | 2日目 |
3,016円 ( 3,318円 ) | 2日目 |
3,125円 ( 3,438円 ) | 2日目 |
3,117円 ( 3,429円 ) | 2日目 |
3,235円 ( 3,559円 ) | 2日目 |
3,229円 ( 3,552円 ) | 2日目 |
詳細情報
基本情報
MS・MO専用のステップハンドル。
【特長】
・ステップハンドルの耐荷重は25kg
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 当該シリーズにおいて、色仕様変更がございます。詳細はこちら
- 2021年5月24日より価格の見直しを行いました。
現在の価格につきましては、WOSにてご確認の程何卒よろしくお願い申し上げます。
カタログ
ステップハンドル MNシリーズのレビュー
製品の取手や角度をつけるために使用
5
5.02018/07/17
タカチ電気工業のMS・MOシリーズのケースの専用部品なので、取手として、または角度をつける部品として使っています。取り付...もっと読む
