タカチ電機工業

EIAラック収納棚 HREシリーズ

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 7,717円～11,063円

税込単価: 8,489円～12,169円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

通常出荷日：在庫品1日目

EIA規格の棚板です。【特長】・19インチJIS規格ラック用。・19インチキャ...

種類
パネル・台
幅(W) (mm)
482.6
材質
鉄

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

放熱用スリット付きで熱の発生する機器に最適

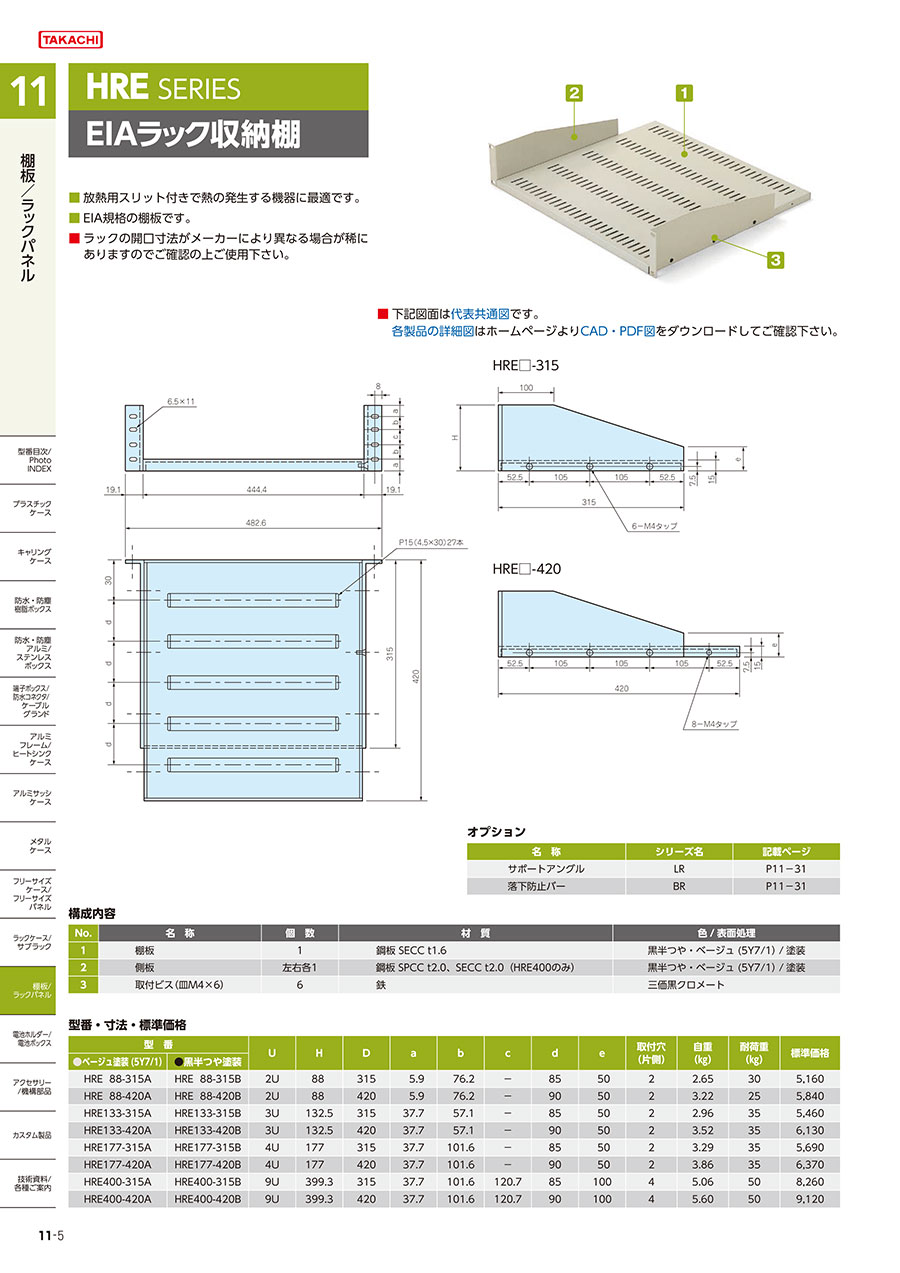

HRE型EIAラック収納棚

商品概要

Aタイプ:ベージュ塗装（5Y7/1）
Bタイプ:黒半つや塗装

外形図

外形図（HRE□-315）

外形図（HRE□-420）

・構成内容

照番	名称	個数	材質	色／表面処理
1	棚板	1	SECC t1.6	黒半つや塗装・ベージュ塗装 (5Y7/1）
2	側板	左右各1	SPCC t2.0、SECC t2.0（HRE400のみ）	黒半つや塗装・ベージュ塗装 (5Y7/1）
3	取付ビス	6	鉄M4×6皿ビス	三価黒クロメート

・型番および寸法（単位mm）

型番	U	H	D	a	b	c	d	e	取付穴（片側）	自重（㎏）	耐荷重（㎏）
HRE88-315□	2U	88	315	5.9	76.2	-	85	50	2	2.65	30
HRE88-420□	2U	88	420	5.9	76.2	-	90	50	2	3.22	25
HRE133-315□	3U	132.5	315	37.7	57.1	-	85	50	2	2.96	35
HRE133-420□	3U	132.5	420	37.7	57.1	-	90	50	2	3.52	35
HRE177-315□	4U	177	315	37.7	101.6	-	85	50	2	3.29	35
HRE177-420□	4U	177	420	37.7	101.6	-	90	50	2	3.86	35
HRE400-315□	9U	399.3	315	37.7	101.6	120.7	85	100	4	5.06	50
HRE400-420□	9U	399.3	420	37.7	101.6	120.7	90	100	4	5.60	50

型番リスト

表示件数

型番

高さ(H)

(mm)

D(奥行き)

(mm)

色/表面処理

耐荷重

(kg)

規格 EIA

(U)

RoHS?

最小発注数量

88	315	ベージュ	30	2	10	1個
88	315	ブラック	30	2	10	1個
88	420	ベージュ	25	2	10	1個
88	420	ブラック	25	2	10	1個
132.5	315	ベージュ	35	3	10	1個
132.5	315	ブラック	35	3	10	1個
132.5	420	ベージュ	35	3	10	1個
132.5	420	ブラック	35	3	10	1個
177	315	ベージュ	35	4	10	1個
177	315	ブラック	35	4	10	1個
177	420	ベージュ	35	4	10	1個
177	420	ブラック	35	4	10	1個

通常単価(税別) (税込単価)	通常出荷日

8,944円 ( 9,838円 )	在庫品1日目当日出荷可能
8,944円 ( 9,838円 )	在庫品1日目当日出荷可能
9,724円 ( 10,696円 )	2日目
7,717円 ( 8,489円 )	在庫品1日目当日出荷可能
9,529円 ( 10,482円 )	2日目
9,529円 ( 10,482円 )	2日目
10,283円 ( 11,311円 )	2日目
8,415円 ( 9,257円 )	在庫品1日目当日出荷可能
8,450円 ( 9,295円 )	2日目
8,450円 ( 9,295円 )	2日目
9,060円 ( 9,966円 )	2日目
11,063円 ( 12,169円 )	2日目

詳細情報

基本情報

基本情報

EIA規格の棚板です。
【特長】
・19インチJIS規格ラック用。
・19インチキャビネットラックにも取付可能。
・幅広なので、収納面が有効に使用可能。
・ベージュと黒があり、機器に合わせて選択可能。
【用途】
・放熱用スリット付きで熱の発生する機器に最適です。
※ラックの開口寸法がメーカーにより異なる場合が稀にありますのでご確認の上ご使用下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
無料計測ソフト付きＵＳＢ２.０対応カメラ【貸出対象】
日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

EIAラック収納棚 HREシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q耐荷重を教えて下さい。

・HRE88-420□　→25kg
・HRE88-315□　→30kg
・HRE133-315□～177-420□　→35kg
・HRE400-315□～400-420□　→50kgです。　
