取付ベース HQPシリーズ
- 通常単価(税別)
- 730円～1,846円特別価格
- 税込単価
- 803円～2,031円特別価格
通常出荷日：在庫品1日目～2日目一部当日出荷可能
【特長】HQシリーズ用の取付ベースです。専用取付ビスは別売りのためご用途に応じてご発注ください。【材質...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

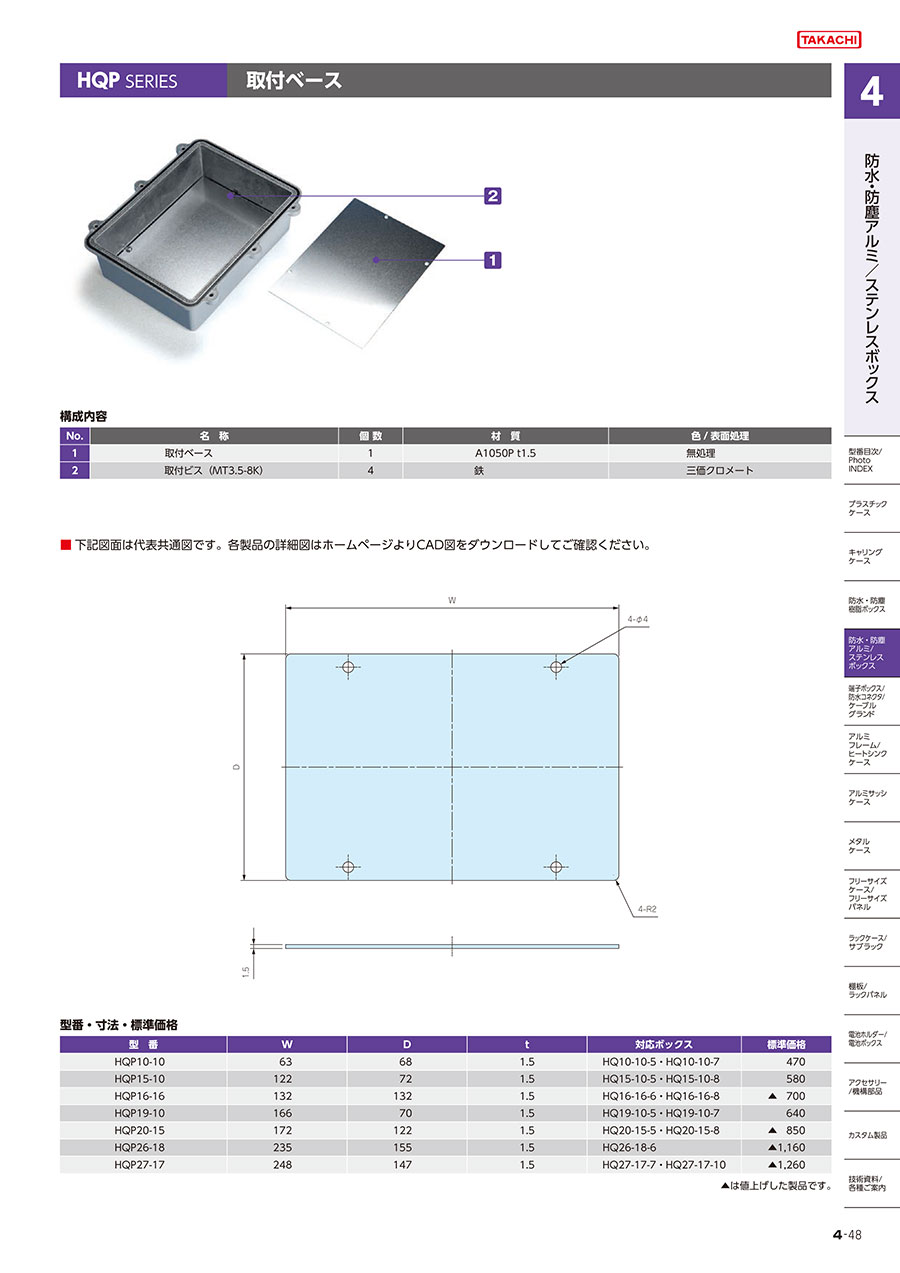

HQPシリーズの詳細
外観
構成部品
| 照番 | 名称 | 個数 | 材質 | 色／表面処理 |
|---|---|---|---|---|
| 1 | 取付ベース | 1 | A1050P t1.5 | 無処理 |
| 2 | 取付ビス | 4 | 鉄 | 三価クロメート |
機種内容
| 型番 | W | D | t |
|---|---|---|---|
| HQP10－10 | 63 | 68 | 1.5 |
| HQP15－10 | 122 | 72 | 1.5 |
| HQP15－11 | 125 | 85 | 1.5 |
| HQP16－16 | 132 | 132 | 1.5 |
| HQP20－15 | 172 | 122 | 1.5 |
外観寸法図
HQP10-10
HQP15-10
| 型番 | W | D | t | 対応ボックス |
|---|---|---|---|---|
| HQP10－10 | 63 | 68 | 1.5 | HQ10－10－5・HQ10－10－7 |
| HQP15－10 | 122 | 72 | 1.5 | HQ15－10－5・HQ15－10－8 |
HQP15-11
HQP16-16
HQP20-15
| 型番 | W | D | t | a | b | 対応ボックス |
|---|---|---|---|---|---|---|
| HQP15－11 | 125 | 85 | 1.5 | 78 | 75 | HQ15-11-3 |
| HQP16－16 | 132 | 132 | 1.5 | 124 | 88 | HQ16-16-6 ･ HQ16-16-8 |
| HQP20－15 | 172 | 122 | 1.5 | 132 | 71.7 | HQ20-15-5 ･ HQ20-15-8 |
詳細情報
基本情報
【特長】HQシリーズ用の取付ベースです。
専用取付ビスは別売りのためご用途に応じてご発注ください。
【材質】A1050Pt1.5
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
