タカチ電機工業

FC・FCW・FCH専用シャーシ FCCシリーズ

Name: FC・FCW・FCH専用シャーシ FCCシリーズ
Brand: タカチ電機工業
SKU: 222000225757
Rating: 4 (1 reviews)

カタログ |

一部SALE 2025/12/26まで
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 1,056円～6,238円特別価格

税込単価: 1,162円～6,862円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

UCG・UC・UCY用アルミシャーシ UCCシリーズ

4.3

通常価格(税別)： 507円 (税込価格：558円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

【穴加工対応】取付ベース SMPシリーズ

通常価格(税別)： 610円 (税込価格：671円)

通常出荷日：2 日目

FC・FCW・FCH専用シャーシ。【特長】・固定金具は高さが12mmと22mm...

詳細情報を確認する

材質
アルミ
材質
アルミ

ご注意

2021年5月24日より価格の見直しを行いました。
現在の価格につきましては、WOSにてご確認の程何卒よろしくお願い申し上げます。

未確定：候補が50型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

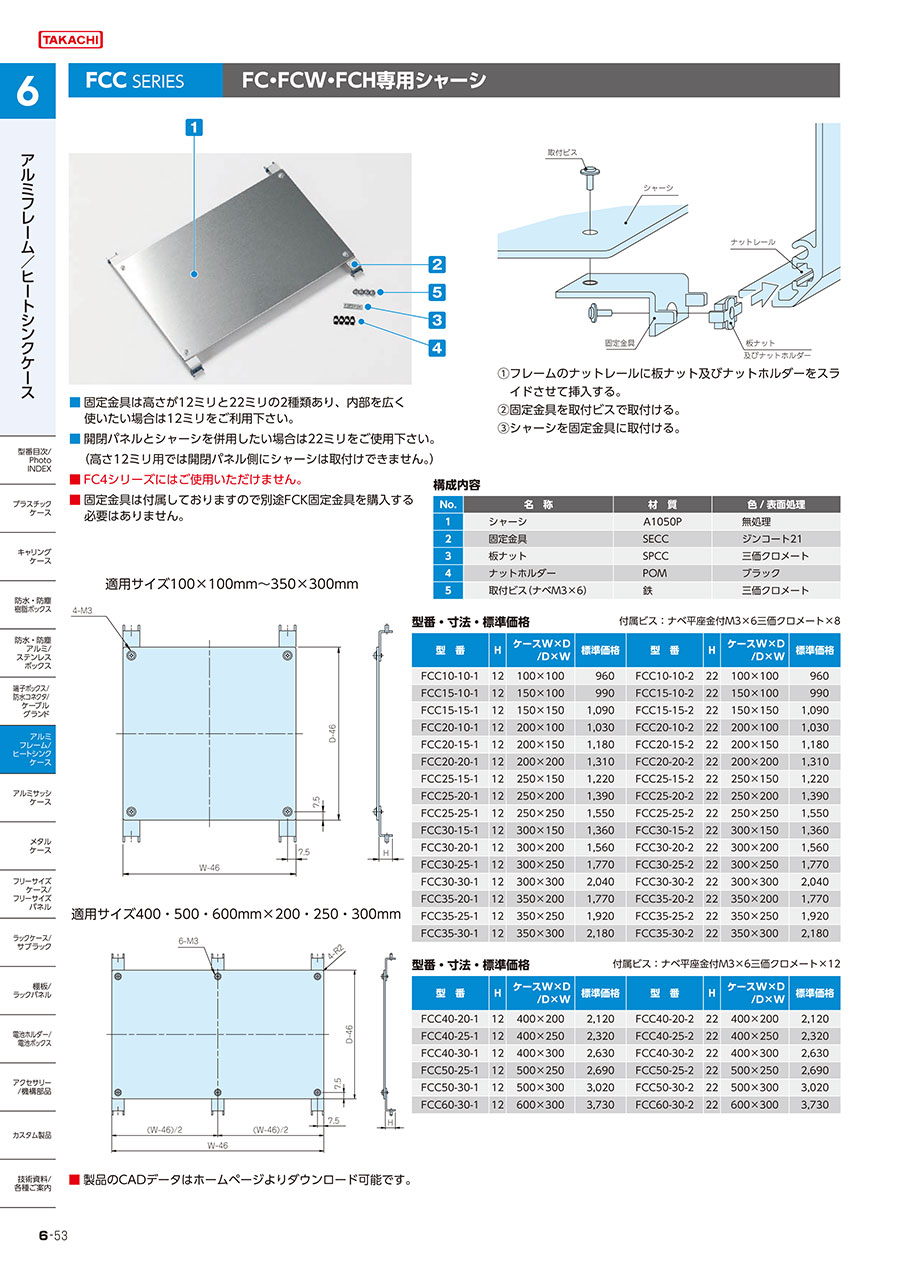

FCCシリーズの詳細

適用サイズ100×100mm～350×300mm

使用方法

1.フレームのナットレールに板ナット及びナットホルダーをスライドさせて挿入。
2.固定金具を取付ビスで取付ける。
3.シャーシを固定金具に取付ける。

適用サイズ:400・500・600mm×200・250・300mm

適用サイズ:400・500・600mm×400mm

構成部品

構成内容

照番	名称	材質	色／表面処理
1	シャーシ	A1050P t2.0	無処理
2	固定金具	SECC t1.6	ジンコート21
3	板ナット	SPCC t1.6	三価クロメート
4	ナットホルダー	POM	ブラック
－	取付ビス	鉄ナベM3×6	三価クロメート

機種内容

型番	H	ケースW×D/D×W	型番	H	ケースW×D/D×W
FCC10－10－1	12	100×100	FCC10－10－2	22	100×100
FCC15－10－1	12	150×100	FCC15－10－2	22	150×100
FCC15－15－1	12	150×150	FCC15－15－2	22	150×150
FCC20－10－1	12	200×100	FCC20－10－2	22	200×100
FCC20－15－1	12	200×150	FCC20－15－2	22	200×150
FCC20－20－1	12	200×200	FCC20－20－2	22	200×200
FCC25－15－1	12	250×150	FCC25－15－2	22	250×150
FCC25－20－1	12	250×200	FCC25－20－2	22	250×200
FCC25－25－1	12	250×250	FCC25－25－2	22	250×250
FCC30－15－1	12	300×150	FCC30－15－2	22	300×150
FCC30－20－1	12	300×200	FCC30－20－2	22	300×200
FCC30－25－1	12	300×250	FCC30－25－2	22	300×250
FCC30－30－1	12	300×300	FCC30－30－2	22	300×300
FCC35－20－1	12	350×200	FCC35－20－2	22	350×200
FCC35－25－1	12	350×250	FCC35－25－2	22	350×250
FCC35－30－1	12	350×300	FCC35－30－2	22	350×300

付属ビス:Ｍ4×6ナベ平座金付三価クロメート×8

型番	H	ケースW×D/D×W	型番	H	ケースW×D/D×W
FCC40－20－1	12	400×200	FCC40－20－2	22	400×200
FCC40－25－1	12	400×250	FCC40－25－2	22	400×250
FCC40－30－1	12	400×300	FCC40－30－2	22	400×300
FCC50－25－1	12	500×250	FCC50－25－2	22	500×250
FCC50－30－1	12	500×300	FCC50－30－2	22	500×300
FCC60－30－1	12	600×300	FCC60－30－2	22	600×300

付属ビス:M3×6ナベ平座金付三価クロメート×12

型番	H	ケースW×D/D×W	型番	H	ケースW×D/D×W
FCC40－40－1	12	400×400	FCC40－40－2	22	400×400
FCC50－40－1	12	500×400	FCC50－40－2	22	500×400
FCC60－40－1	12	600×400	FCC60－40－2	22	600×400

付属ビス:M3×6ナベ平座金付三価クロメート×12

型番リスト

表示件数

型番

(mm)

RoHS?

最小発注数量

100	100	12	10	1個
100	100	22	10	1個
150	100	12	10	1個
150	100	22	10	1個
150	150	12	10	1個
150	150	22	10	1個
200	100	12	10	1個
200	100	22	10	1個
200	150	12	10	1個
200	150	22	10	1個
200	200	12	10	1個
200	200	22	10	1個
250	150	12	10	1個
250	150	22	10	1個
250	200	12	10	1個
250	200	22	10	1個
250	250	12	10	1個
250	250	22	10	1個
300	150	12	10	1個
300	150	22	10	1個
300	200	12	10	1個
300	200	22	10	1個
300	250	12	10	1個
300	250	22	10	1個
300	300	12	10	1個
300	300	22	10	1個
350	200	12	10	1個
350	200	22	10	1個
350	250	12	10	1個
350	250	22	10	1個
350	300	12	10	1個
350	300	22	10	1個
400	200	12	10	1個
400	200	22	10	1個
400	250	12	10	1個
400	250	22	10	1個
400	300	12	-	1個
400	300	22	10	1個
400	400	12	10	1個
400	400	22	10	1個
500	250	12	10	1個
500	250	22	10	1個
500	300	12	10	1個
500	300	22	10	1個
500	400	12	10	1個
500	400	22	10	1個
600	300	12	10	1個
600	300	22	10	1個
600	400	12	10	1個
600	400	22	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,056円 ( 1,162円 )	2日目
1,056円 ( 1,162円 )	2日目
1,089円 ( 1,198円 )	2日目
1,089円 ( 1,198円 )	2日目
1,199円 ( 1,319円 )	2日目
1,199円 ( 1,319円 )	2日目
1,133円 ( 1,246円 )	2日目
1,133円 ( 1,246円 )	2日目
1,298円 ( 1,428円 )	在庫品1日目当日出荷可能
1,298円 ( 1,428円 )	2日目
1,670円1,169円 ( 1,286円 )	在庫品1日目当日出荷可能
1,483円 ( 1,631円 )	2日目
1,541円576円 ( 634円 )	在庫品1日目当日出荷可能
1,368円 ( 1,505円 )	2日目
1,669円 ( 1,836円 )	在庫品1日目当日出荷可能
1,529円 ( 1,682円 )	2日目
1,929円 ( 2,122円 )	2日目
1,713円 ( 1,884円 )	2日目
1,496円 ( 1,646円 )	2日目
1,496円 ( 1,646円 )	2日目
1,929円 ( 2,122円 )	在庫品1日目当日出荷可能
1,716円 ( 1,888円 )	2日目
2,053円 ( 2,258円 )	在庫品1日目当日出荷可能
1,947円 ( 2,142円 )	2日目
2,107円903円 ( 993円 )	在庫品1日目当日出荷可能
2,244円 ( 2,468円 )	2日目
1,947円 ( 2,142円 )	2日目
1,947円 ( 2,142円 )	2日目
2,174円 ( 2,391円 )	在庫品1日目当日出荷可能
2,112円 ( 2,323円 )	2日目
3,117円 ( 3,429円 )	2日目
2,464円 ( 2,710円 )	2日目
2,332円 ( 2,565円 )	2日目
2,332円 ( 2,565円 )	2日目
2,320円 ( 2,552円 )	2日目
2,320円 ( 2,552円 )	2日目
2,794円 ( 3,073円 )	在庫品1日目当日出荷可能
2,794円 ( 3,073円 )	2日目
4,550円 ( 5,005円 )	2日目
4,065円 ( 4,472円 )	2日目
2,690円 ( 2,959円 )	2日目
2,690円 ( 2,959円 )	2日目
3,926円1,405円 ( 1,546円 )	在庫品1日目当日出荷可能
3,333円 ( 3,666円 )	2日目
5,512円 ( 6,063円 )	2日目
4,878円 ( 5,366円 )	2日目
4,236円 ( 4,660円 )	2日目
4,236円 ( 4,660円 )	2日目
6,238円 ( 6,862円 )	2日目
6,238円 ( 6,862円 )	2日目

詳細情報

基本情報

基本情報

FC・FCW・FCH専用シャーシ。
【特長】
・固定金具は高さが12mmと22mmの2種類あり、内部を広く使いたい場合12mmを使うこと。
・開閉パネルとシャーシを併用したい場合は22ミリを使用すること。
・高さ12ミリ用では開閉パネル側にシャーシは取付不可。
・FC4シリーズには使用不可。
・固定金具は付属しておりますので別途FCK固定金具を購入する必要はありません。

ご注意

2021年5月24日より価格の見直しを行いました。
現在の価格につきましては、WOSにてご確認の程何卒よろしくお願い申し上げます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

リタール
AE コンパクトボックス
あらゆる装置や機械の制御盤や操作盤に使用できるグローバルメーカー【リタール】のコンパクトボックスです。
日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
