【仕様変更のご案内】
・板厚変更
　従来品：ｔ1.4　→　変更品：ｔ1.2
・皿ビスの変更
　従来品： M2.6×5　→　変更品： M2.6×5（小頭）
・メーカーの在庫が無くなり次第、順次切り替えとなります。
※弊社在庫の場合は例外となります。
・予めご了承頂きます様、お願い致します。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が20型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

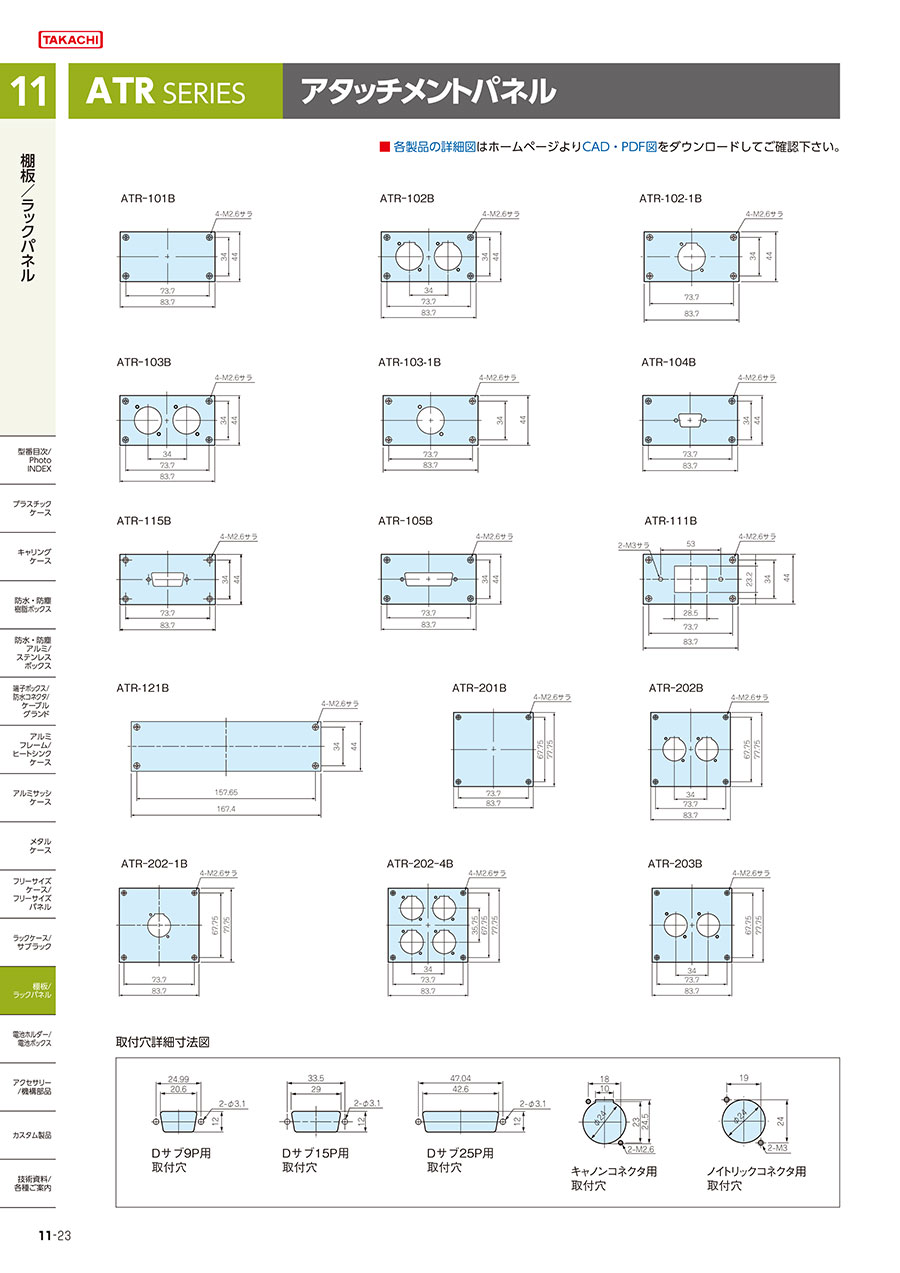

アタッチメントパネルの寸法図

ATRｰ101B

ATRｰ102B

ATR-102-1B

ATRｰ103B

ATR-103-1B

ATRｰ104B

ATRｰ115B

ATRｰ105B

ATR-111B

ATR-121B

上図以外にも多数型番あり

型番リスト

表示件数

型番

材質

(mm)

取付穴

(個)

規格 EIA

(U)

RoHS?

最小発注数量

鋼板 SPCC	83.7	44	-	1	-	1個
鋼板 SPCC	83.7	44	キャノン(F77)x1	1	10	1個
鋼板 SPCC	83.7	44	キャノン(F77)x2	1	10	1個
鋼板 SPCC	83.7	44	ノイトリック(DL)x1	1	-	1個
鋼板 SPCC	83.7	44	ノイトリック(DL)x2	1	10	1個
鋼板 SPCC	83.7	44	Dサブ(9ピン)x1	1	10	1個
鋼板 SPCC	83.7	44	Dサブ(25ピン)x1	1	10	1個
鋼板 SPCC	83.7	44	コンセント(WZ6371)x1	1	10	1個
鋼板 SPCC	83.7	44	Dサブ(15ピン)x1	1	10	1個
鋼板 SPCC	167.4	44	-	1	10	1個
鋼板 SPCC	83.7	77.75	-	2	10	1個
鋼板 SPCC	83.7	77.75	キャノン(F77)x2	2	10	1個
鋼板 SPCC	83.7	77.75	ノイトリック(DL)x1	2	10	1個
鋼板 SPCC	83.7	77.75	ノイトリック(DL)x4	2	10	1個
鋼板 SPCC	83.7	77.75	ノイトリック(DL)x2	2	10	1個
鋼板 SPCC	83.7	77.75	Dサブ(9ピン)x2	2	10	1個
鋼板 SPCC	83.7	77.75	航空電子(NK-27-31S)x1	2	10	1個
鋼板 SPCC	83.7	77.75	航空電子(FK-37-31S)x1	2	10	1個
鋼板 SPCC	83.7	77.75	コンセント(WZ6371)x1	2	10	1個
鋼板 SPCC	83.7	77.75	Dサブ(15ピン)x2	2	10	1個

通常単価(税別) (税込単価)	通常出荷日

547円 ( 602円 )	在庫品1日目当日出荷可能
674円 ( 741円 )	2日目
952円 ( 1,047円 )	2日目
610円 ( 671円 )	2日目
700円 ( 770円 )	2日目
627円 ( 690円 )	在庫品1日目当日出荷可能
641円 ( 705円 )	2日目
944円 ( 1,038円 )	2日目
592円 ( 651円 )	2日目
870円 ( 957円 )	2日目
681円 ( 749円 )	2日目
846円 ( 931円 )	2日目
880円 ( 968円 )	2日目
952円 ( 1,047円 )	2日目
893円 ( 982円 )	2日目
901円291円 ( 320円 )	在庫品1日目当日出荷可能
915円 ( 1,007円 )	2日目
1,136円 ( 1,250円 )	2日目
935円 ( 1,029円 )	2日目
849円 ( 934円 )	2日目

詳細情報

基本情報

基本情報

汎用パネルのアタッチメントパネル。
【特長】
・パネル取り付けビス（三価黒サラM2.6×5ビス）4本付。

ご注意

【仕様変更のご案内】
・板厚変更
　従来品：ｔ1.4　→　変更品：ｔ1.2
・皿ビスの変更
　従来品： M2.6×5　→　変更品： M2.6×5（小頭）
・メーカーの在庫が無くなり次第、順次切り替えとなります。
※弊社在庫の場合は例外となります。
・予めご了承頂きます様、お願い致します。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

リタール
AE コンパクトボックス
あらゆる装置や機械の制御盤や操作盤に使用できるグローバルメーカー（リタール）のコンパクトボックスです。
日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

アタッチメントパネル ATRシリーズのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

特型を作る際に使用

満足度：4.02019/06/14

ラインナップが豊富で、選択肢がたくさんありましたので選びました。加工をせずにすぐに使えるところが良かったです。パターンの...もっと読む
