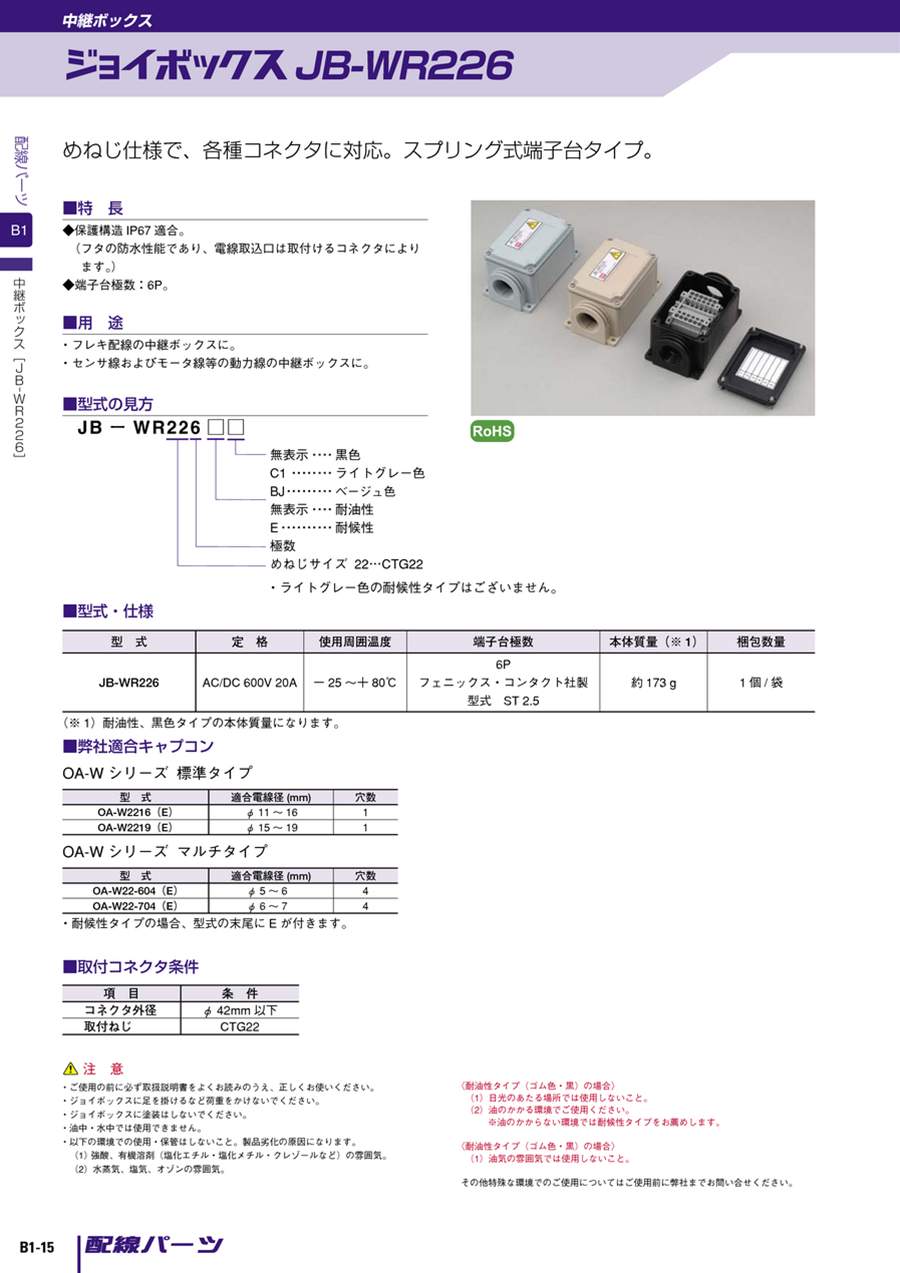

中継ボックス ジョイボックス JB-WR226

中継ボックス ジョイボックス WRシリーズの特長

• 保護構造:IP67
• カラーバリエーション:黒、ライトグレー、ベージュ
• 耐油性/耐候性（形式E表示）
• 用途:フレキ配線の中継ボックスに。センサ線およびモーター線等の動力線の中継ボックスに。

中継ボックス ジョイボックス WRシリーズの仕様

黒

ライトグレー

ベージュ

取付コネクタ条件

外形図

外径寸法図

材質

部品名称/材質

• フタ:ナイロン66 GF30%（難燃グレードUL94V-0）
• フタ固定ねじ:ステンレス
• パッキン:耐油性タイプ NBR（ニトリルゴム）、耐候性タイプ EPDM（エチレンプロピレンゴム）
• 端子部 端子台取付板:ガルバニウム鋼板、端子台取付ねじ:鉄（三価クロメートメッキ）
• フタ固定ナット:真ちゅう（ニッケルメッキ）
• 本体:ナイロン66（難燃グレード UL94V-2）

注意・禁止事項

1. 1.ジョイボックスに足を掛けるなど荷重をかけないでください。
2. 2.ジョイボックスに塗装はしないでください。
3. 3.油中・水中では使用できません。
4. 4.以下の環境での使用・保管はしないこと。製品劣化の原因になります。
   ・強酸、有機溶剤（塩化エチル・塩化メチル・クレゾールなど）の雰囲気。
   ・水蒸気、塩気、オゾンの雰囲気。
5. 5.耐油性タイプは日光の当たる場所では使用しないこと。
6. 6.耐油性タイプは油のかかる環境でご使用ください。
   ※油のかからない環境では耐候性タイプをお薦めします。
7. 7.耐候性タイプの場合、油気の雰囲気では使用しないこと。

1. 1.屋外で使用する時には、直射日光を避けてください。
2. 2.電線を伝わる事による水等の侵入防止のため、以下の事についてご注意ください。
   ・電線導入口が上を向かないような設置をしてください。
   ・上方から電線が引き回される場合には、水切りを作るか、水平部分を設けてください。
