EIAネームプレート結線バー付音声入出力コネクタパネル ONPシリーズ
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
コネクタパネルの特長
外観（ONP-44B、ONP-88B）
コネクタ取付穴寸法図
外観寸法図（ONP-44B、ONP-88B）
構成部品
| 照番 | 名称 | 個数 | 材質 | 色／表面処理 |
|---|---|---|---|---|
| 1 | コネクタパネル | 1 | SPCC t1.4 | 黒半つや塗装 |
| 2 | ネームプレート | 1～2 | アクリル板 t2.0 | 透明 |
| 3 | 結線バー | 1 | 鉄丸棒φ6 | 黒半つや塗装 |
| - | 組立ビス | 1set | 鉄 | 黒 |
機種内容
| 型番 | W | H | 取付穴（片側） | 自重（kg） |
|---|---|---|---|---|
| ONP－44B | 482.6 | 44 | 2 | 0.42 |
| ONP－88B | 482.6 | 88 | 2 | 0.58 |
詳細情報
基本情報
EIAネームプレート結線バー付音声入出力コネクタパネル。
【特長】
・EIAネームプレート結線バー付音声入出力コネクタパネル（ONP）。
・誤接続を防ぐネームプレート、ケーブルの取り回しが楽な結線バー付き。
・別売のカバープレート（OCP-25B）を使うと、余分な穴が隠れてスッキリします。
【用途】
・コネクタ穴はキャノンコネクタF77タイプ相当。
・ITTキャノン（F77）、カナレ（BNC）等使い勝手の良いコネクタパネル。
ご注意
- 【仕様変更のご案内】
・板厚変更
従来品：ｔ1.4 → 変更品：ｔ1.2
・両端曲げ：あり → 変更品：なし
・詳細は下記【商品情報】にてご確認ください。
・メーカーの在庫が無くなり次第、順次切り替えとなります。
※弊社在庫の場合は例外となります。
・予めご了承頂きます様、お願い致します。

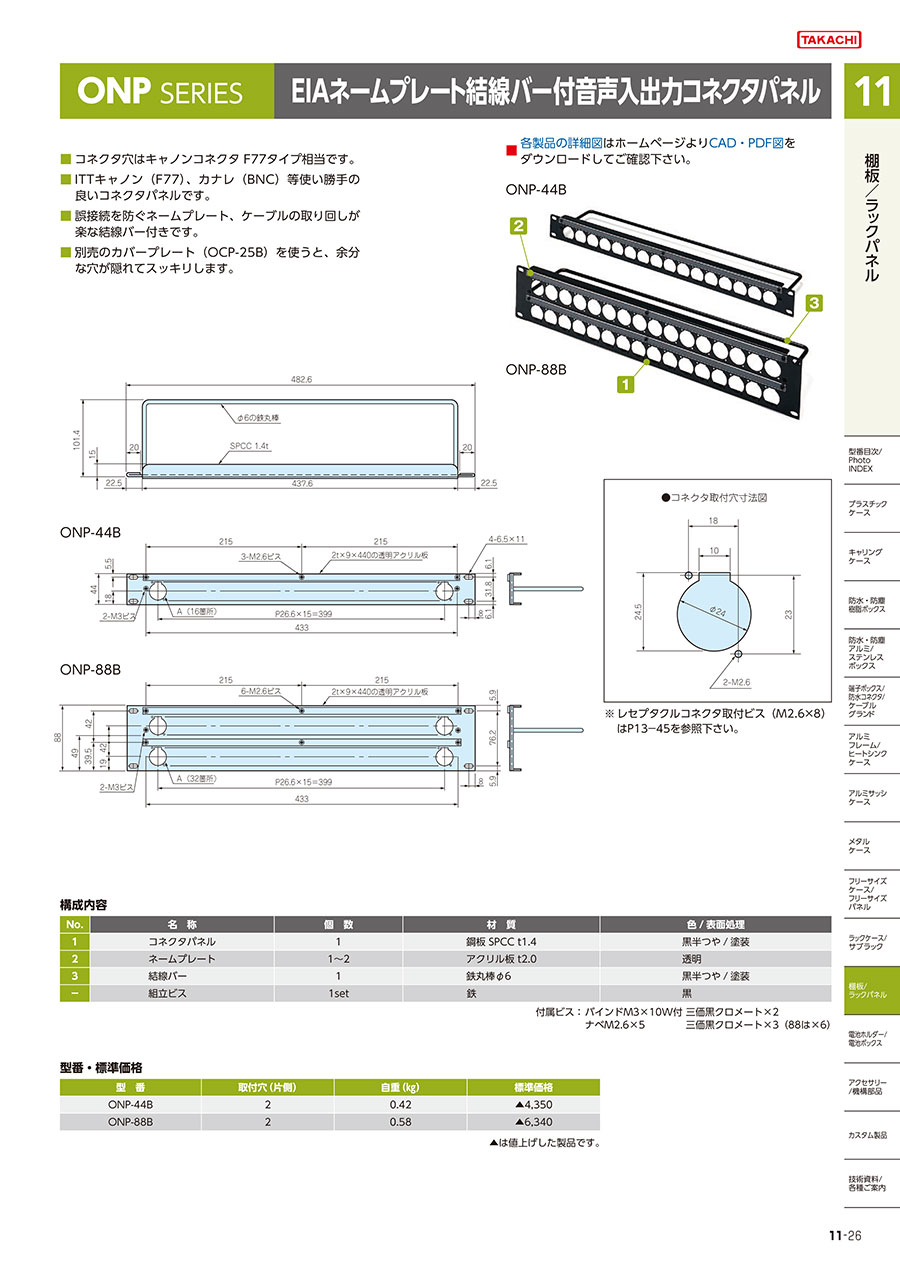

カタログ
