EIA・JISアルミラックパネル APシリーズ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,512円～5,344円特別価格
- 税込単価
- 1,663円～5,878円特別価格
EIA・JISアルミの汎用パネル。【特長】・EIA・JISラックパネル（AP）...
詳細情報を確認する- t (mm)
- 3
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が13型番あります。
商品仕様
特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

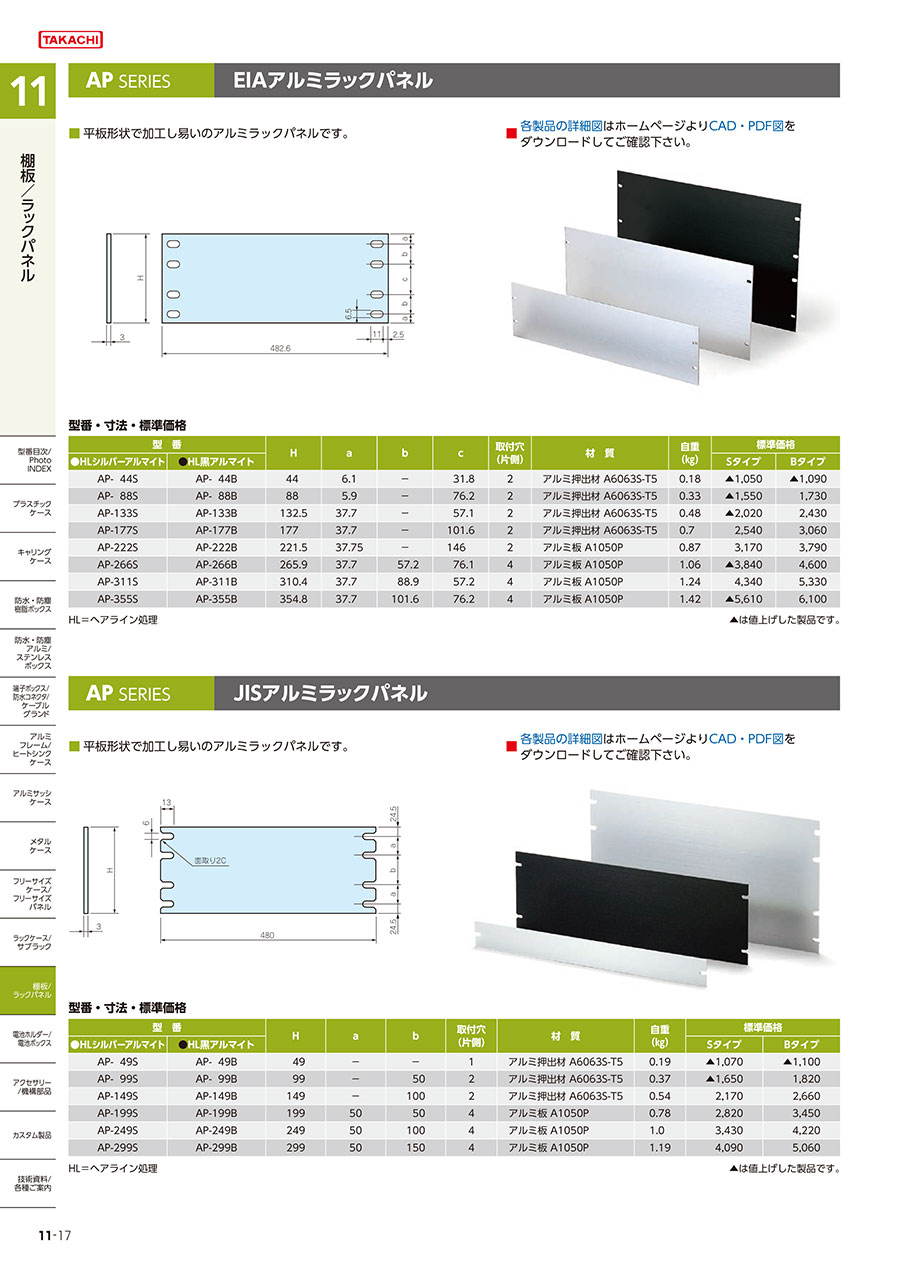

EIAアルミラックパネルの特長
外観A
寸法図A
型番・寸法
| 型番 | H | a | b | c | 取付穴 （片側） | 材質 | 自重 （㎏） | |
|---|---|---|---|---|---|---|---|---|
| HLシルバーアルマイト | HL黒アルマイト | |||||||
| AP-44S | AP-44B | 44 | 6.1 | - | 31.8 | 2 | アルミ押出材A6063S-T5 | 0.18 |
| AP-88S | AP-88B | 88 | 5.9 | - | 76.2 | 2 | アルミ押出材A6063S-T5 | 0.33 |
| AP-133S | AP-133B | 132.5 | 37.7 | - | 57.1 | 2 | アルミ押出材A6063S-T5 | 0.48 |
| AP-177S | AP-177B | 177 | 37.7 | - | 101.6 | 2 | アルミ押出材A6063S-T5 | 0.7 |
| AP-222S | AP-222B | 221.5 | 37.75 | - | 146 | 2 | アルミ板A1050P | 0.87 |
| AP-266S | AP-266B | 265.9 | 37.7 | 57.2 | 76.1 | 4 | アルミ板A1050P | 1.06 |
| AP-311S | AP-311B | 310.4 | 37.7 | 88.9 | 57.2 | 4 | アルミ板A1050P | 1.24 |
| AP-355S | AP-355B | 354.8 | 37.7 | 101.6 | 76.2 | 4 | アルミ板A1050P | 1.42 |
JISアルミラックパネルの特長
外観B
寸法図B
型番・寸法
| 型番 | H | a | b | 取付穴 （片側） | 材質 | 自重 （㎏） | |
|---|---|---|---|---|---|---|---|
| HLシルバーアルマイト | HL黒アルマイト | ||||||
| AP-49S | AP-49B | 49 | - | - | 1 | アルミ押出材A6063S-T5 | 0.19 |
| AP-99S | AP-99B | 99 | - | 50 | 2 | アルミ押出材A6063S-T5 | 0.37 |
| AP-149S | AP-149B | 149 | - | 100 | 2 | アルミ押出材A6063S-T5 | 0.54 |
| AP-199S | AP-199B | 199 | 50 | 50 | 4 | アルミ板A1050P | 0.78 |
| AP-249S | AP-249B | 249 | 50 | 100 | 4 | アルミ板A1050P | 1.0 |
| AP-299S | AP-299B | 299 | 50 | 150 | 4 | アルミ板A1050P | 1.19 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,641円1,312円 ( 1,443円 ) | 在庫品1日目当日出荷可能 |
1,512円1,233円 ( 1,356円 ) | 在庫品1日目当日出荷可能 |
2,526円 ( 2,779円 ) | 2日目 |
2,505円 ( 2,756円 ) | 在庫品1日目当日出荷可能 |
2,429円 ( 2,672円 ) | 在庫品1日目当日出荷可能 |
3,159円2,211円 ( 2,432円 ) | 在庫品1日目当日出荷可能 |
2,703円 ( 2,973円 ) | 在庫品1日目当日出荷可能 |
2,821円 ( 3,103円 ) | 在庫品1日目当日出荷可能 |
3,302円 ( 3,632円 ) | 在庫品1日目当日出荷可能 |
3,666円 ( 4,033円 ) | 在庫品1日目当日出荷可能 |
4,121円 ( 4,533円 ) | 在庫品1日目当日出荷可能 |
5,344円 ( 5,878円 ) | 2日目 |
4,340円1,930円 ( 2,123円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
EIA・JISアルミの汎用パネル。
【特長】
・EIA・JISラックパネル（AP）。
・HLシルバーアルマイト（S）、HL黒アルマイト（B）、2色より選択可能。
【用途】
・平板形状で加工し易いアルミラックパネル。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
EIA・JISアルミラックパネル APシリーズのレビュー
検査装置を作る際に電装のラックに実装
3
3.02019/06/14
注文しやすいこと、入手性が良いことなどを考慮して選定しました。保護シールが貼ってありますが、できれば透明のもので裏面にも...もっと読む
0人が参考にしています。
制御盤に使用
5
5.02019/06/14
お客様から図面にてご指定がありましたので、購入をしました。穴を開ける加工をして使用しています。加工の際にも特に問題はあり...もっと読む
0人が参考にしています。
