オーム電機（配線パーツ・熱対策機器）

中継ボックス ジョイボックス WPシリーズ

中継ボックス ジョイボックス WPシリーズ
  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
1,836円～2,712円
税込単価
2,020円～2,983円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

中継ボックス ジョイボックス WGシリーズ

オーム電機（配線パーツ・熱対策機器）

中継ボックス ジョイボックス WGシリーズ
5
通常価格(税別)： 1,478円 (税込価格：1,626円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

中継ボックス ジョイボックス JB-W44

オーム電機（配線パーツ・熱対策機器）

中継ボックス ジョイボックス JB-W44
2.5
通常価格(税別)： 2,420円 (税込価格：2,662円)

通常出荷日：在庫品1日目

各種ケーブルクランプに対応できる中継ボックス。めねじ仕様で、各種コネクタに対応...

詳細情報を確認する

ご注意

  • ｢RoHS2指令」10物質への規制対応を目的とした、フタパッキンの材料の変更がございます。
    http://www.ohm.jp/change/20171002_3.html
    2018年4月より順次切替予定です。
    ※切替当初は出荷時期により現行機種と混在する可能性がございます。
未確定：候補が4型番あります。
数量：

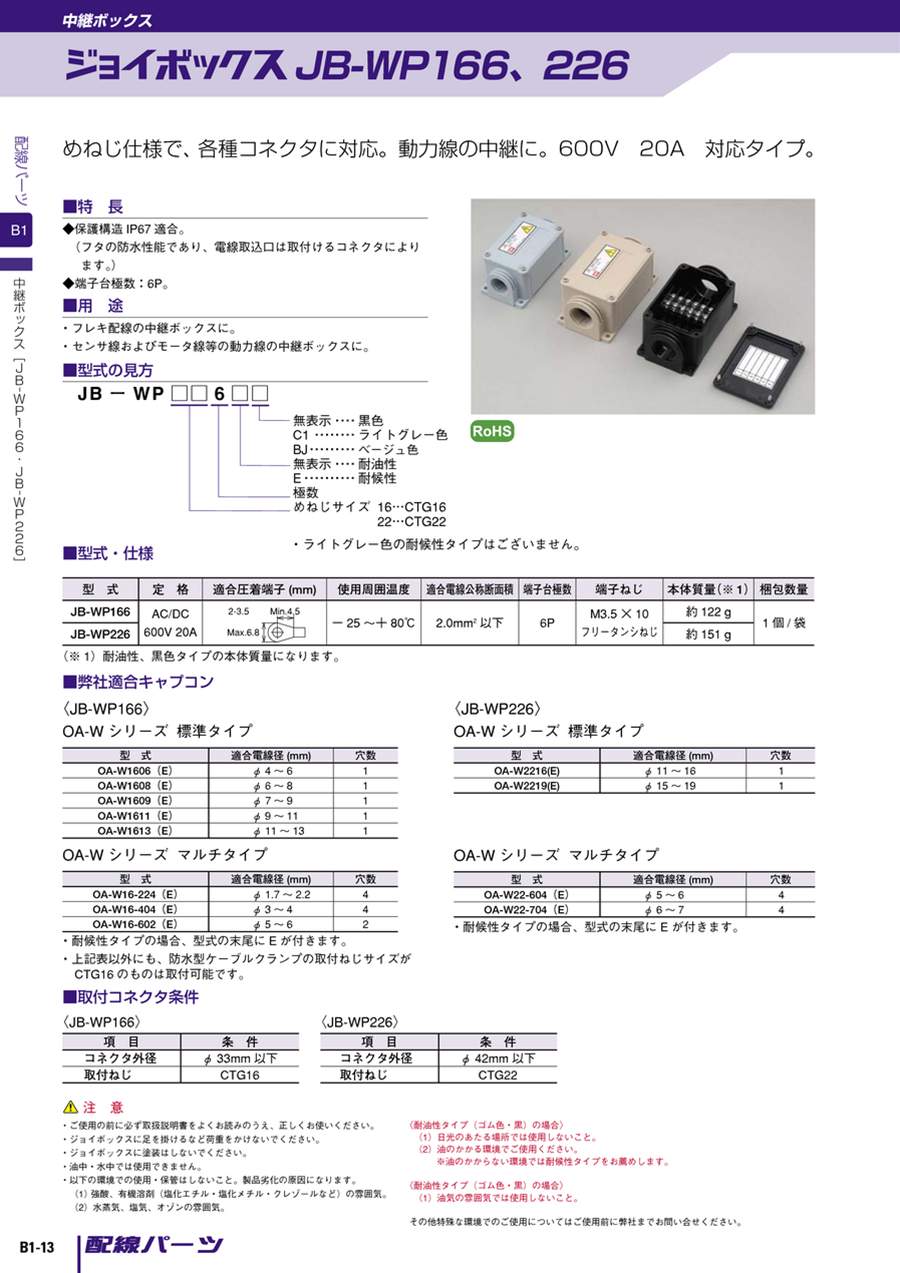

商品仕様

外形図

JP-WP166 外形寸法図

JP-WP166 外形寸法図

JP-WP226 外形寸法図

JP-WP226 外形寸法図

製品仕様

耐油性タイプ フタパッキン:黒

型式定格適合電線公称断面積端子台極数端子ねじ
JB-WP166JB-WP166C1JB-WP166BJAC/DC
600V
20A		2.0mm2以下6PM3.5×10
フリータンシねじ
JB-WP226JB-WP226C1JB-WP226BJ

耐候性タイプ フタパッキン:グレー

型式定格適合電線公称断面積端子台極数端子ねじ
JB-WP166E-JB-WP166EBJAC/DC
600V
20A		2.0mm2以下6PM3.5×10
フリータンシねじ
JB-WP226E-JB-WP226EBJ

材質

材質

材質

  • フタ:ナイロン66 GF30%（難燃グレードUL94V-0）
  • フタ固定ねじ:ステンレス
  • パッキン 耐油性タイプ:NBR、耐候性タイプ:EPDM
  • 端子部 端子ねじ:鉄（三価クロメートメッキ）、端子金具:真ちゅう（ニッケルメッキ）
  • フタ固定ナット:真ちゅう（ニッケルメッキ）
  • 本体:ナイロン66（難燃グレード UL94V-2）

開発秘話



JBシリーズは信号線の中継および分岐配線用途の製品としてラインナップされています。
一方、産業機械の配線ではモータなどの動力配線の中継などもあり、動力用途とターゲットとしたラインナップ追加となりました。

型番リスト

表示件数
  • 1
    • 型番
    JB-WP166BJ
    JB-WP166C1
    JB-WP226BJ
    JB-WP226C1

    外形寸法W 横(幅)

    外形寸法H 縦(高さ)

    外形寸法D 奥行(厚み)

    設置

    塗装色

    極数

    (極)

    		RoHS?最小発注数量
    102
    47
    55
    屋内・屋外兼用
    ベージュ
    6
    10
    1個
    102
    47
    55
    屋内・屋外兼用
    ライトグレー
    6
    10
    1個
    114
    53
    64
    屋内・屋外兼用
    ベージュ
    6
    10
    1個
    114
    53
    64
    屋内・屋外兼用
    ライトグレー
    6
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,712円
    ( 2,983円 )
    在庫品1日目当日出荷可能
    1,836円
    ( 2,020円 )
    6日目
    2,706円
    ( 2,977円 )
    在庫品1日目当日出荷可能
    2,293円
    ( 2,522円 )
    6日目
  • 1

    • 詳細情報

    基本情報

    各種ケーブルクランプに対応できる中継ボックス。
    めねじ仕様で、各種コネクタに対応。
    動力線の中継に。
    600V 20A対応タイプ。
    【特長】
    ・端子台極数 6P。
    ・端子台内蔵でフレキ配線やモータ線等の動力線の中継用に便利。
    ・保護構造IP67適合（フタの防水性能であり、電線取込口は取付けるコネクタによります）。
    【用途】
    ・フレキ配線の中継ボックスに。
    ・センサ線およびモータ線等の動力線の中継ボックスに。

    ご注意

    • ｢RoHS2指令」10物質への規制対応を目的とした、フタパッキンの材料の変更がございます。
      http://www.ohm.jp/change/20171002_3.html
      2018年4月より順次切替予定です。
      ※切替当初は出荷時期により現行機種と混在する可能性がございます。

    日東ボックス穴加工  短納期出荷はこちら！
    ・Webで簡単設計（CAD知識は不要！）
    ・短納期出荷
    ・固有型番発行で注文から管理まで一括管理
    →サービス詳細はこちら

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
