中継ボックス ジョイボックス WLシリーズ
- 通常単価(税別)
- 3,960円～6,314円特別価格
- 税込単価
- 4,356円～6,945円特別価格
保護構造 IP67 適合。大型・端子台なしタイプで多目的用途に対応。【特長】・環境性能：耐油性・耐候性...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 用途・仕様に合わせ穴加工をしてご使用ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
ジョイボックス JB-WLシリーズ。保護構造IP67適合。大型端子台なしタイプで多目的用途に対応
JB-WL 135 BJ
JB-WL 220 BJ
使用例
外形寸法図（単位：mm）
JB-WL135 BJ
JB-WL220 BJ
製品仕様
| フタ高さ | フタ色 | 型式 | 付属品 | 使用周囲温度 | 本体質量 |
|---|---|---|---|---|---|
| LOW | ベージュ | JB-WL135BJ | M4×8 タッピング ねじ（2個） | -40～+80℃ | 約447ｇ |
| 透明 | JB-WL135BJ-C | -40～+65℃ | 約415ｇ | ||
| ベージュ | JB-WL220BJ | -40～+80℃ | 約677ｇ | ||
| 透明 | JB-WL220BJ-C | -40～+65℃ | 約621ｇ | ||
| HIGH | ベージュ | JB-WL135HBJ | -40～+80℃ | 約533ｇ | |
| 透明 | JB-WL135HBJ-C | -40～+65℃ | 約478ｇ | ||
| ベージュ | JB-WL220HBJ | -40～+80℃ | 約800ｇ | ||
| 透明 | JB-WL220HBJ-C | -40～+65℃ | 約724ｇ |
内部ボス穴寸法図（単位：mm）
JB-WL135 BJ
JB-WL220 BJ
開発秘話
中型クラスの中継ボックス内を視認できる透明フタの要望に応えるために油煙がある工場から屋外まで幅広い環境で使える、耐性の高いポリアリレート製の透明フタを開発しました。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,960円 ( 4,356円 ) | 在庫品1日目当日出荷可能 |
4,400円 ( 4,840円 ) | 6日目 |
4,400円2,860円 ( 3,146円 ) | 在庫品1日目当日出荷可能 |
5,280円4,752円 ( 5,227円 ) | 6日目 |
4,840円 ( 5,324円 ) | 在庫品1日目当日出荷可能 |
6,314円 ( 6,945円 ) | 4日目 |
5,852円 ( 6,437円 ) | 在庫品1日目当日出荷可能 |
6,100円 ( 6,710円 ) | 4日目 |
詳細情報
基本情報
保護構造 IP67 適合。
大型・端子台なしタイプで多目的用途に対応。
【特長】
・環境性能：耐油性・耐候性兼用。
・多目的用途対応。
・フタ高さは2機類より選択可能。
・蝶番仕様でフタの落下の心配が不要。
・透明フタには耐薬品性に優れた材料を使用。
【用途】
・DINレール端子台取付けによる信号線、動力線の中継に。
・センサーアンプ等の防水・防塵に。
・プリント基板、小型ユニットの収納に。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 用途・仕様に合わせ穴加工をしてご使用ください。

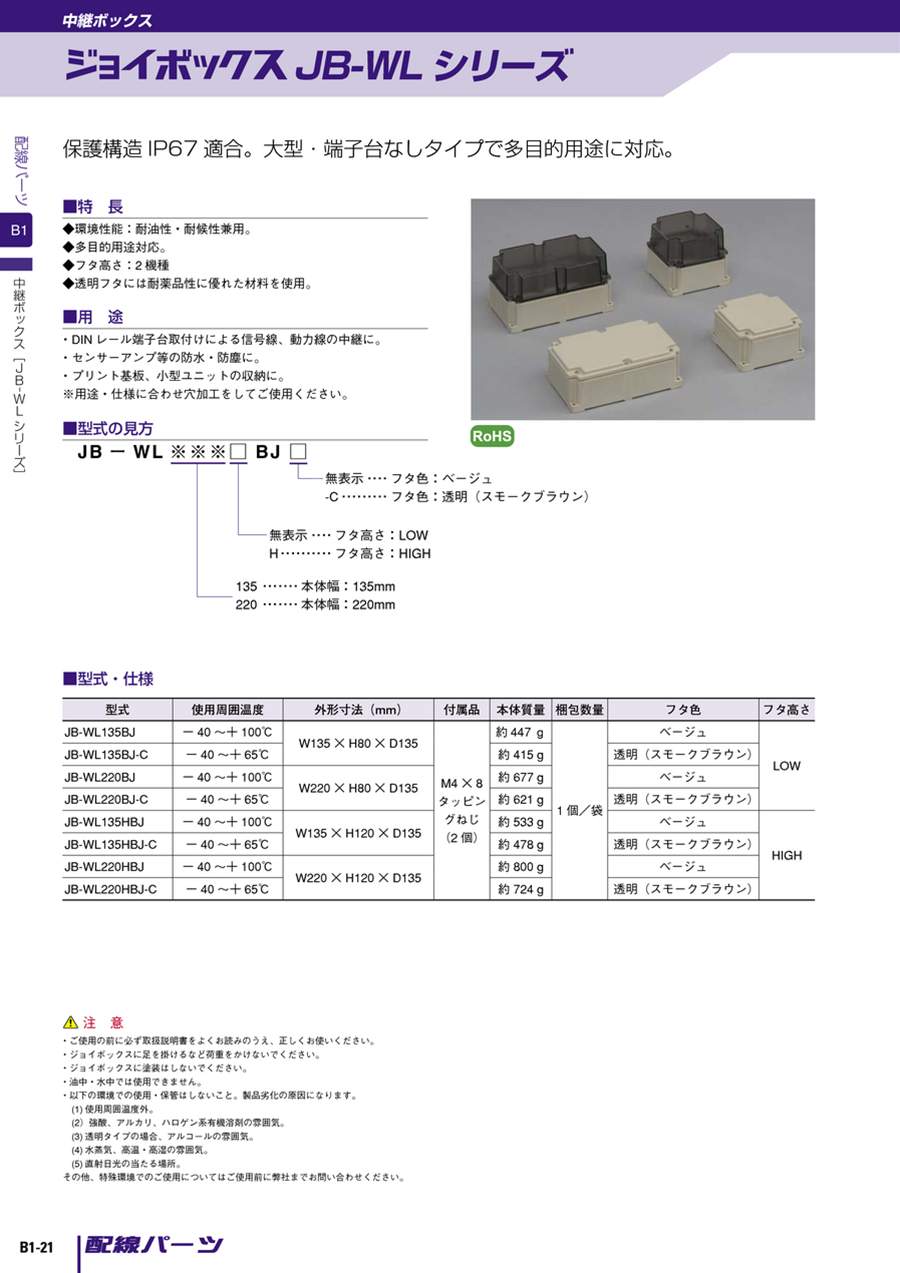

カタログ
