タカチ電機工業

UCG・UC・UCY用シャーシ取付金具UCK-Pシリーズ【4個入り】

Name: UCG・UC・UCY用シャーシ取付金具UCK-Pシリーズ【4個入り】
Brand: タカチ電機工業
SKU: 222000223878
Rating: 3.5 (2 reviews)

カタログ |

一部SALE 2025/12/26まで
一部当日出荷可能

3.5

平均満足度3.5

この商品のレビューをみる（2件）

通常単価(税別): 443円～866円特別価格

税込単価: 487円～953円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

UCG・UC・UCY用パネル振れ止め金具 UCF-26

通常価格(税別)： 151円 (税込価格：166円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

取付金具 CKシリーズ

通常価格(税別)： 426円 (税込価格：469円)

通常出荷日：在庫品1日目

UCG・UC・UCY用シャーシ取付金具。【特長】・L型で使いやすい形状。・1袋...

詳細情報を確認する

種類
専用アクセサリ
色/表面処理
三価クローメイト
t (mm)
1.6
材質
SPCC
パック入り数 (個)
4

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

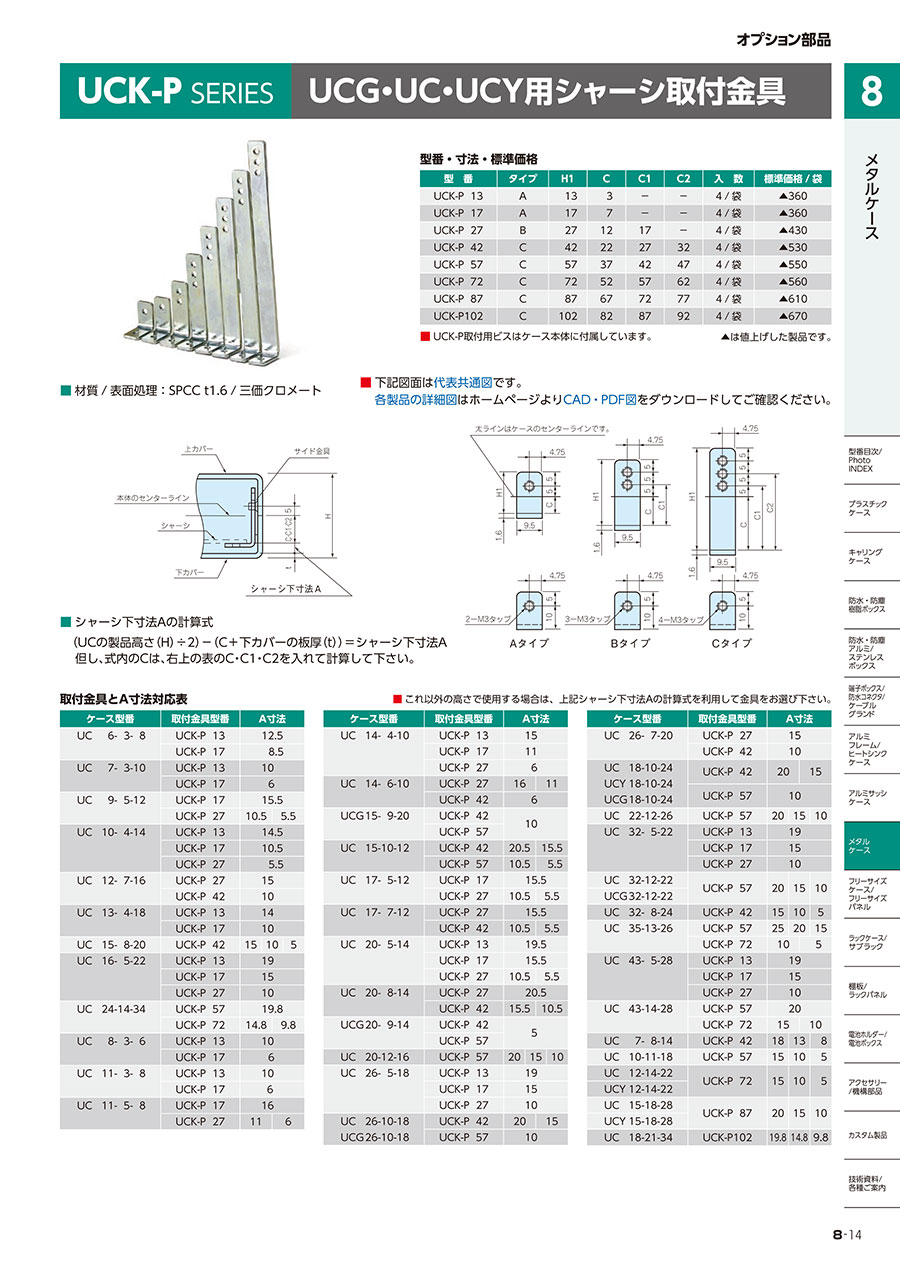

UCG・UC・UCY用シャーシ取付金具（UCK-P）

UCK-P型UCG・UC・UCY用シャーシ取付金具外観

製品仕様

材質:SPCC t1.6
表面処理:三価クロメート

シャーシ下寸法Aの計算式
（UCの製品高さ（H）÷2）-（C＋下カバーの板厚（t））＝シャーシ下寸法A
ただし、式内のCは、下記の表のC・C1・C2を入れて計算すること。

外形図（Aタイプ/Bタイプ/Cタイプ）

型番および寸法（単位：mm）

型番	タイプ	H1	C	C1	C2
UCK-P13	A	13	3	－	－
UCK-P17	A	17	7	－	－
UCK-P27	B	27	12	17	－
UCK-P42	C	42	22	27	32
UCK-P57	C	57	37	42	47
UCK-P72	C	72	52	57	62
UCK-P87	C	87	67	72	77
UCK-P102	C	102	82	87	92

ケース型番別の取付金具とA寸法対応表

ケース型番	取付金具型番	A寸法（単位：mm）
UC6-3-8	UCK-P13	12.5
UC6-3-8	UCK-P17	8.5
UC7-3-10	UCK-P13	10
UC7-3-10	UCK-P17	6
UC9-5-12	UCK-P17	15.5
UC9-5-12	UCK-P27	10.5、5.5
UC10-4-14	UCK-P13	14.5
	UCK-P17	10.5
	UCK-P27	5.5
UC12-7-16	UCK-P27	15
UC12-7-16	UCK-P42	10
UC13-4-18	UCK-P13	14
UC13-4-18	UCK-P17	10
UC15-8-20	UCK-P42	15、10、5
UC16-5-22	UCK-P13	19
	UCK-P17	15
	UCK-P27	10
UC24-14-34	UCK-P57	19.8
UC24-14-34	UCK-P72	14.8、9.8
UC8-3-6	UCK-P13	10
UC8-3-6	UCK-P17	6
UC11-3-8	UCK-P13	10
UC11-3-8	UCK-P17	6
UC11-5-8	UCK-P17	16
UC11-5-8	UCK-P27	11、6
UC14-4-10	UCK-P13	15
	UCK-P17	11
	UCK-P27	6
UC14-6-10	UCK-P27	16、11
UC14-6-10	UCK-P42	6
UC15-10-12	UCK-P42	20.5、14.5
UC15-10-12	UCK-P57	10.5、5.5
UC17-5-12	UCK-P17	15.5
UC17-5-12	UCK-P27	10.5、5.5
UC17-7-12	UCK-P27	15.5
UC17-7-12	UCK-P42	10.5、5.5
UC20-5-14	UCK-P13	19.5
	UCK-P17	15.5
	UCK-P27	10.5、5.5
UC20-8-14	UCK-P27	20.5
UC20-8-14	UCK-P42	15.5、10.5
UC20-12-16	UCK-P57	20、15、10
UC26-5-18	UCK-P13	19
	UCK-P17	15
	UCK-P27	10
UC26-10-18	UCK-P42	20、15
UC26-10-18	UCK-P57	10
UC26-7-20	UCK-P27	15
UC26-7-20	UCK-P42	10
UC18-10-24 UCY18-10-24	UCK-P42	20、15
UC18-10-24 UCY18-10-24	UCK-P57	10
UC22-12-26	UCK-P57	20、15、10
UC32-5-22	UCK-P13	19
	UCK-P17	15
	UCK-P27	10
UC32-12-22	UCK-P57	20、15、10
UC32-8-24	UCK-P42	15、10、5
UC35-13-26	UCK-P57	25、20、15
UC35-13-26	UCK-P72	10、5
UC43-5-28	UCK-P13	19
	UCK-P17	15
	UCK-P27	10
UC43-14-28	UCK-P57	20
UC43-14-28	UCK-P72	15、10
UC7-8-14	UCK-P42	18、13、8
UC10-11-18	UCK-P57	15、10、5
UC12-14-22	UCK-P72	15、10、5
UCY12-14-22	UCK-P72	15、10、5
UC15-18-28	UCK-P87	20、15、10
UCY15-18-28	UCK-P87	20、15、10
UC18-21-34	UCK-P102	19.8、14.8、9.8

型番リスト

表示件数

型番

(mm)

RoHS?

最小発注数量

13	10	1パック 4個入り
17	10	1パック 4個入り
27	10	1パック 4個入り
42	10	1パック 4個入り
57	10	1パック 4個入り
72	10	1パック 4個入り
87	10	1パック 4個入り
102	10	1パック 4個入り

通常単価(税別) (税込単価)	通常出荷日

443円 ( 487円 )	在庫品1日目当日出荷可能
464円 ( 510円 )	在庫品1日目当日出荷可能
546円 ( 601円 )	在庫品1日目当日出荷可能
671円 ( 738円 )	在庫品1日目当日出荷可能
697円 ( 767円 )	3日目
724円 ( 796円 )	在庫品1日目当日出荷可能
774円308円 ( 339円 )	在庫品1日目当日出荷可能
866円209円 ( 230円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

UCG・UC・UCY用シャーシ取付金具。
【特長】
・L型で使いやすい形状。
・1袋4個入。
【用途】
・シャーシの固定に。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
絶縁支持台
日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

UCG・UC・UCY用シャーシ取付金具UCK-Pシリーズのレビュー

3.5平均満足度：3.52件のレビュー

星5
0%
星4
50%
星3
50%
星2
0%
星1
0%

アルミシャーシの取り付け

満足度：4.02023/05/22

ユニバーサルアルミサッシケースにアルミシャーシを取り付ける際に使用。ケース取り付け時に高さの微調整が出来るので、便利です...もっと読む

0人が参考にしています。

タカチのシャーシ固定

満足度：3.02018/10/12

シャーシを固定するために使用しています。M3の皿ネジが止めにくいので改良の余地ありかと思います。

0人が参考にしています。

2件全て見る
