携帯用ハンドルブラケット SHBシリーズ【2個入り】
- 通常単価(税別)
- 2,673円～2,789円
- 税込単価
- 2,940円～3,068円
携帯用ハンドルブラケット。【特長】・各種機器の幅に合わせて、グリップをカットす...
詳細情報を確認する- 種類
- ハンドル
- 材質
- 混合
- パック入り数 (個)
- 2
未確定：候補が4型番あります。
商品情報

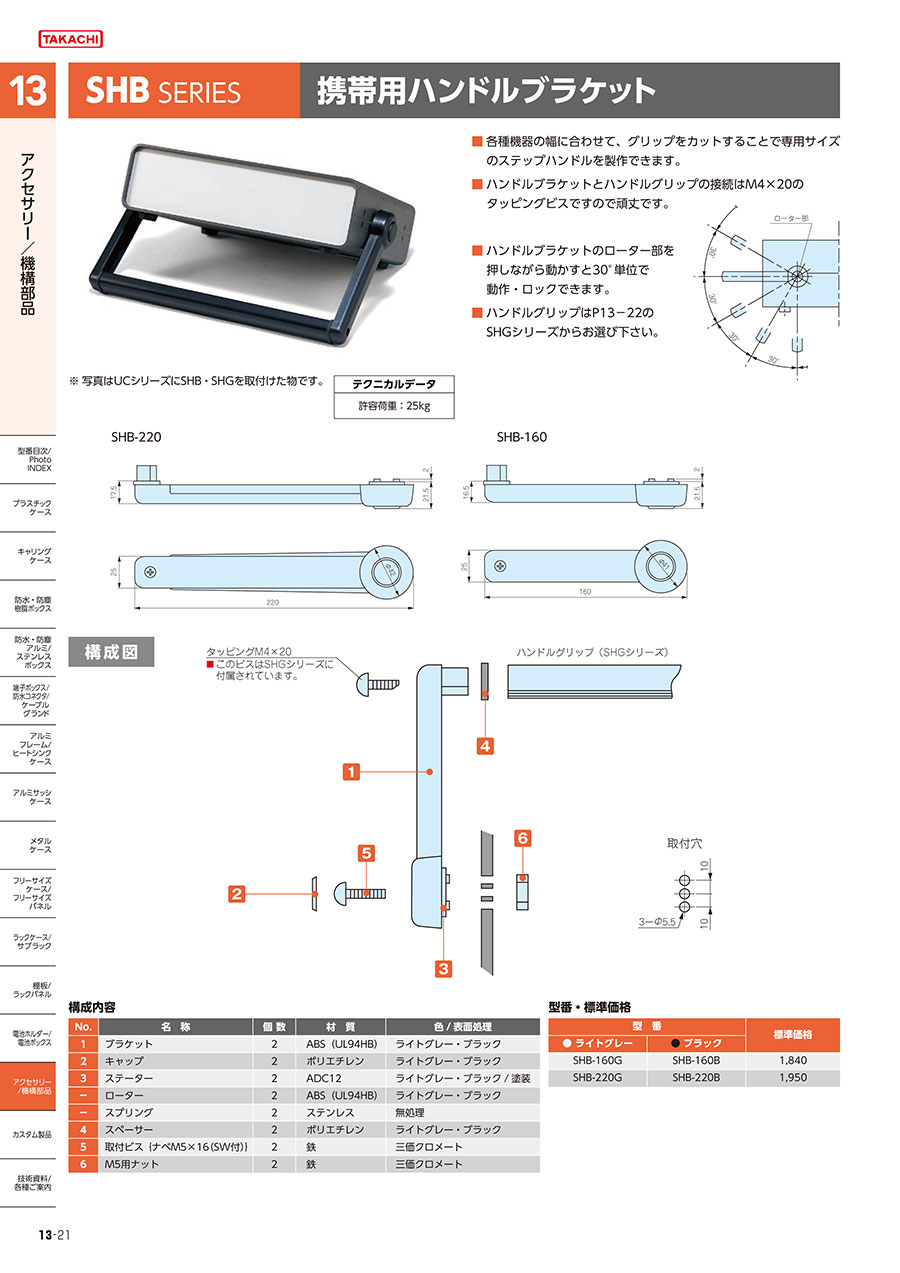

SHBシリーズの特長
写真はUCシリーズにSHB・SHGを取付けた物。
ハンドルプラケットのローター部を押しながら動かすと30度単位で動作、ロック。
寸法図
SHB-220
SHB-160
構成図
構成図
構成部品
| No. | 名称 | 個数 | 材質 | 色/表面処理 |
|---|---|---|---|---|
| 1 | ブラケット | 2 | ABS(UL94HB) | ライトグレー・ブラック |
| 2 | キャップ | 2 | ポリエチレン | ライトグレー・ブラック |
| 3 | ステーター | 2 | ADC12 | ライトグレー・ブラック/塗装 |
| - | ローター | 2 | ABS(UL94HB) | ライトグレー・ブラック |
| - | スプリング | 2 | ステンレス | 無処理 |
| 4 | スペーサー | 2 | ポリエチレン | ライトグレー・ブラック |
| - | ビスセット | 1set | 鉄 | 三価クロメート |
付属ビス:Ｍ5×16ナベSW付三価クロメート×2 / Ｍ5ナット三価クロメート×2
詳細情報
基本情報
携帯用ハンドルブラケット。
【特長】
・各種機器の幅に合わせて、グリップをカットすることで専用サイズのステップハンドルを製作できます。
・ハンドルブラケットとハンドルグリップの接続はM4×20のタッピングビスですので頑丈です。
・ハンドルブラケットのローター部を押しながら動かすと30°単位で動作・ロックできます。
・許容荷重は25kg。
