外付電池ボックス MDシリーズ
- 通常単価(税別)
- 304円～675円
- 税込単価
- 334円～743円
外付電池ボックス。【特長】・006P×1、単3×2、単3×3、単3×4と4サイ...
詳細情報を確認する- 種類
- 電池部品
- D (mm)
- 72.5
- 材質
- 難燃性ABS
- 規格
- UL94V-0
商品情報
外付タイプの電池ボックスで、用途の広いタイプ
外付電池ボックス MDシリーズ
- カバーは、ワンタッチ開閉式で電池交換も容易。
- 全面シボ仕上でRが付いているので、携帯用電池ボックスと しても最適。
- 使用温度範囲：-10～+60℃

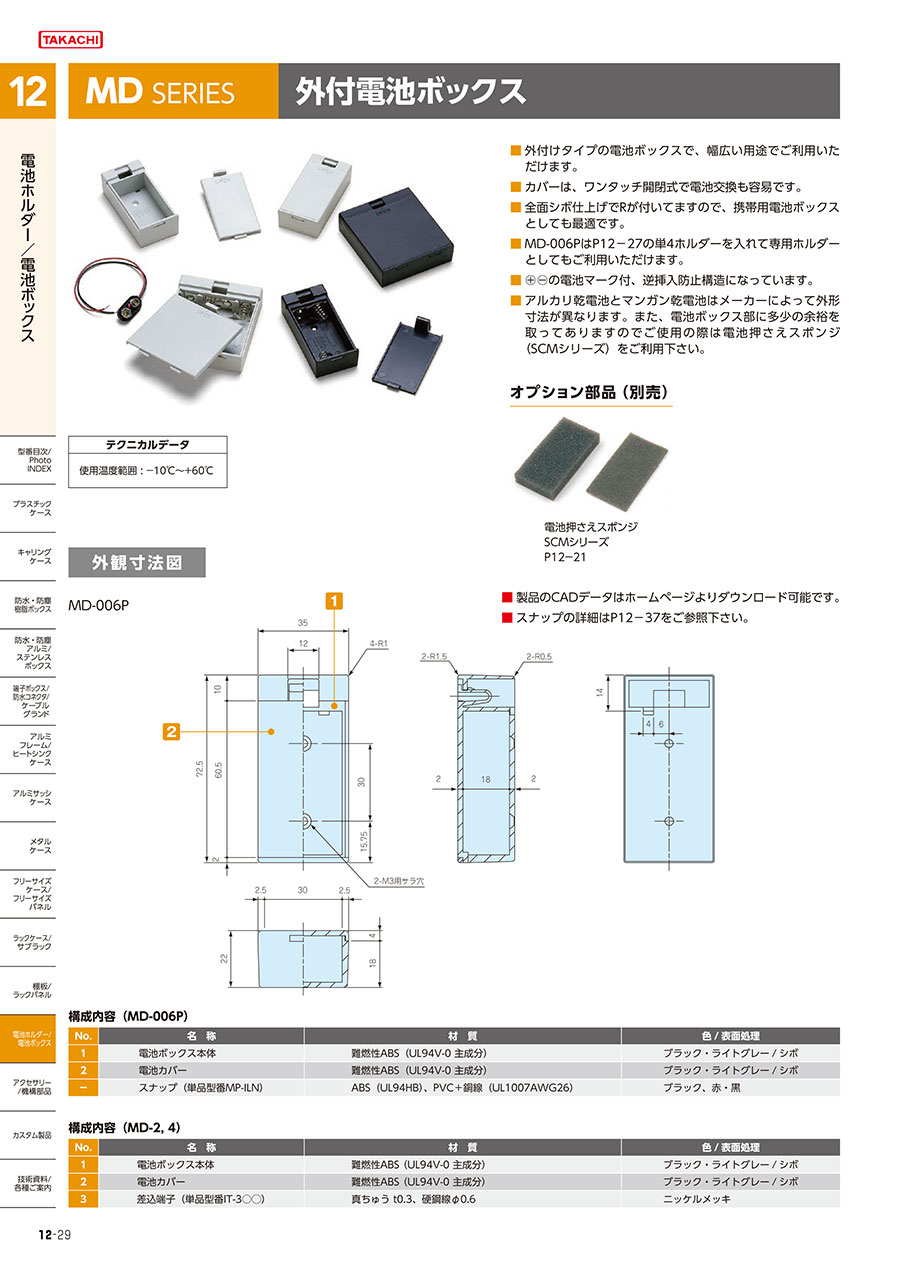

MD-006P
MD-006P外形図
MD-006P構成内容
| 照番 | 名称 | 個数 | 材質 | 色/表面処理 |
|---|---|---|---|---|
| 1 | 電池ボックス本体 | 1 | 難燃性ABS (UL94V-0) | ライトグレー・ブラック/シボ |
| 2 | カバー | 1 | 難燃性ABS (UL94V-0) | ライトグレー・ブラック/シボ |
| − | スナップ(単品型番MP-ILN) | 1 | ABS (UL94HB)/PVC + 銅線 (UL1007AWG26) | ブラック/赤・黒 |
MD-2
MD-2外形図1
MD-2外形図2
A（拡大図）
ハンダ付や熱収縮チューブを取り付ける際、熱でカバーU字部が変形してしまう恐れがあるので、 カバーを外した状態で作業すること。
MD-4
MD-4外形図
MD-2、4構成内容
| 照番 | 名称 | 個数 | 材質 | 色/表面処理 |
|---|---|---|---|---|
| 1 | 電池ボックス本体 | 1 | 難燃性ABS (UL94V-0) | ライトグレー・ブラック/シボ |
| 2 | カバー | 1 | 難燃性ABS (UL94V-0) | ライトグレー・ブラック/シボ |
| 3 | 差込端子(単品型番IT-3〇〇) | 1set | 真鍮t0.3/硬銅線Φ0.6 | ニッケルメッキ |
機種内容
| 型番 | W | H | D | 電池構造 | 色仕様 | 自重 (g) | 対応スポンジ |
|---|---|---|---|---|---|---|---|
| MD-006PG | 35 | 22 | 72.5 | 006P×1 | ライトグレー | 24 | SCM-1 |
| MD-006PB | 35 | 22 | 72.5 | 006P×1 | ブラック | 24 | SCM-1 |
| MD-2G | 35 | 19 | 72.5 | 1.5V UM3×2 | ライトグレー | 22 | SCM-1 |
| MD-2B | 35 | 19 | 72.5 | 1.5V UM3×2 | ブラック | 22 | SCM-1 |
| MD-4G | 65 | 19 | 72.5 | 1.5V UM3×4 | ライトグレー | 38 | SCM-1 |
| MD-4B | 65 | 19 | 72.5 | 1.5V UM3×4 | ブラック | 38 | SCM-1 |
詳細情報
基本情報
外付電池ボックス。
【特長】
・006P×1、単3×2、単3×3、単3×4と4サイズが選択できる、外付タイプ。
・アルカリ乾電池とマンガン乾電池はメーカーによって外形寸法が異なります。
・また、電池ボックス部に多少の余裕を取ってありますのでご使用の際は電池押さえスポンジ（SCMシリーズ）をご利用下さい。
・+、-の電池マーク付、逆挿入防止構造になっています。
・MD-006PはP12－27の単4ホルダーを入れて専用ホルダーとしてもご利用いただけます。
【用途】
・カバーは、ワンタッチ開閉式で電池交換も容易です。
・全面シボ仕上でRが付いてますので、携帯用電池ボックスとしても最適です。
