タカチ電機工業

LD型埋込電池ボックス

Name: LD型埋込電池ボックス
Brand: タカチ電機工業
SKU: 222000223654
Rating: 5 (1 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 532円～815円特別価格

税込単価: 585円～897円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

電池ホルダー BH-9Vシリーズ

通常価格(税別)： 163円 (税込価格：179円)

通常出荷日：2 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

外付電池ボックス MDシリーズ

4.7

通常価格(税別)： 304円 (税込価格：334円)

通常出荷日：在庫品1日目

ワンタッチで取付けできる電池ボックスです。【特長】・ツメの部分が階段状になって...

詳細情報を確認する

D (mm)
74
使用温度範囲 (℃)
-10～60

ご注意

リード線赤色に関して、濃淡が混在しております。予めご了承ください。詳細はこちら
後継品のお知らせ
【対象】
色記号Aタイプのアイボリー色は廃番となりました。色記号Gタイプのライトグレーを後継品としてご利用ください。
詳細は、商品情報「LD_LDN【WEB掲載】仕様変更案内」をご確認ください

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ワンタッチで取付けできる電池ボックス

外観。

使用例。

構成内容。

構成内容（LD-006P□）

No.	名　称	材　質	色/表面処理
1	電池ボックス本体	ABS（UL94HB）・PC+ABS（UL94V-0）	ブラック、ライトグレー・ホワイト/シボ
2	電池カバー	ABS（UL94HB）・PC+ABS（UL94V-0）	ブラック、ライトグレー・ホワイト/シボ
3	スナップ（単品型番MP-ISN）	塩ビ、PVC＋銅線（UL1007AWG26）	ブラック、赤・黒

構成内容（LD-2□、3□、4□）

No.	名　称	材　質	色/表面処理
1	電池ボックス本体	ABS（UL94HB）・PC+ABS（UL94V-0）	ブラック、ライトグレー・ホワイト/シボ
2	電池カバー	ABS（UL94HB）・PC+ABS（UL94V-0）	ブラック、ライトグレー・ホワイト/シボ
4	差込端子（単品型番IT-3○◯）	真ちゅう t0.3、硬鋼線φ0.6	ニッケルメッキ

外観寸法図

外観寸法図。

※ リード線付端子の位置は機種ごとに異なります。

型　番	W	H	a	b	c	d	e	f	g	h	i
LD-006P□	52	21.5	46.7	33.5	42.5	17.5	70.4	14	22	40.5	2
LD-2□	52	18.5	46.7	33.5	42.5	14.5	70.4	14	22	40.5	2
LD-3□	64.5	18.5	60.5	48	56.5	14.5	70.2	14.25	21.75	53	2.1
LD-4□	82	18.5	77	63.5	72.5	14.5	70.4	14	22	70.1	2

型番など

型　番			電池構造	自重（ｇ）	対応スポンジ
ABS		PC+ABS
ブラック	ライトグレー	ホワイト
LD-006PB	LD-006PG	LD-006PW	006P×1	24	SCM-2
LD-2B	LD-2G	LD-2W	1.5V UM3×2	24	SCM-1
LD-3B	LD-3G	LD-3W	1.5V UM3×3	26	SCM-1
LD-4B	LD-4G	LD-4W	1.5V UM3×4	35	SCM-1

使用温度範囲: -10〜+60℃。

型番リスト

表示件数

型番

種類

色仕様/表面処理

(mm)

適用電池

材質

規格

RoHS?

最小発注数量

電池部品	ブラック	52	21.5	006Px1	ABS	UL94HB	10	1個
電池部品	ホワイト	52	21.5	006Px1	PC+ABS	UL94V-0	10	1個
電池部品	ブラック	52	18.5	1.5V UM3x2	ABS	UL94HB	10	1個
電池部品	ホワイト	52	18.5	1.5V UM3x2	PC+ABS	UL94V-0	10	1個
電池部品	ブラック	64.5	18.5	1.5V UM3x3	ABS	UL94HB	10	1個
電池部品	ホワイト	64.5	18.5	1.5V UM3x3	PC+ABS	UL94V-0	10	1個
電池部品	ブラック	82	18.5	1.5V UM3x4	ABS	UL94HB	10	1個
電池部品	ホワイト	82	18.5	1.5V UM3x4	PC+ABS	UL94V-0	10	1個

通常単価(税別) (税込単価)	通常出荷日

532円 ( 585円 )	在庫品1日目当日出荷可能
653円555円 ( 611円 )	2日目
553円 ( 608円 )	2日目
551円 ( 606円 )	2日目
636円 ( 700円 )	2日目
698円 ( 768円 )	2日目
697円 ( 767円 )	在庫品1日目当日出荷可能
815円 ( 897円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ワンタッチで取付けできる電池ボックスです。
【特長】
・ツメの部分が階段状になっていますので、板厚はt1.0～t3.0に対応できます。
・+、-の電池マーク付き、逆挿入防止構造になっています。
・Gタイプ（ライトグレー色）を新たに追加し、Aタイプ（アイボリー色）を廃番としました。
・LD-006PはP12－27の単4ホルダーを入れて専用ホルダーとしてもご利用いただけます。
【用途】
・本体の左右に、ビス止め用のM3皿穴が2ヶ所ついていますので、ビス止めでしっかりと固定する事ができます。

ご注意

リード線赤色に関して、濃淡が混在しております。予めご了承ください。詳細はこちら
後継品のお知らせ
【対象】
色記号Aタイプのアイボリー色は廃番となりました。色記号Gタイプのライトグレーを後継品としてご利用ください。
詳細は、商品情報「LD_LDN【WEB掲載】仕様変更案内」をご確認ください

カタログ

商品TOP

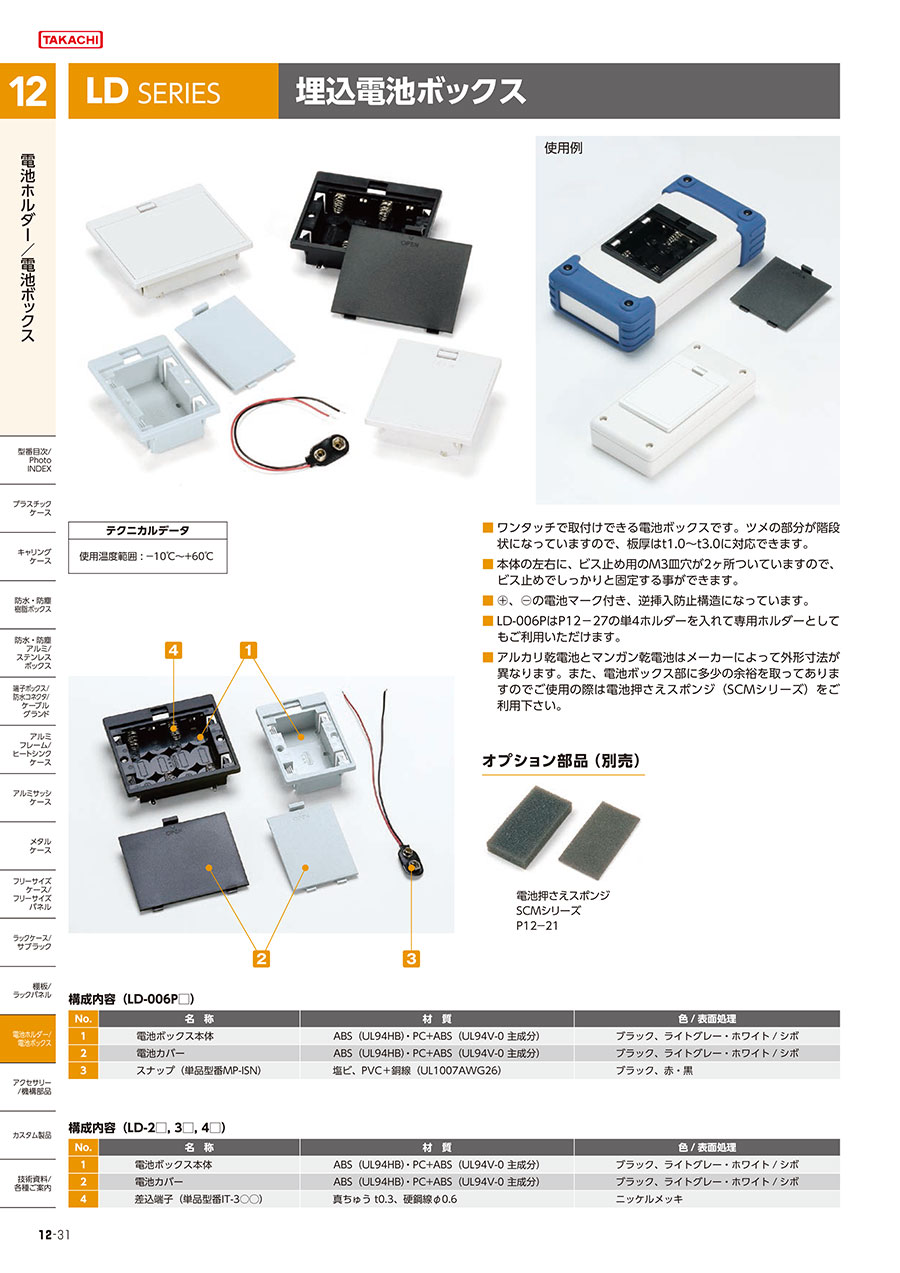

カタログ (見開き版)

商品担当おすすめ

ミスミ
絶縁支持台
日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

LD型埋込電池ボックスのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

電池駆動の試作品

満足度：5.02020/07/21

数少ない使用だったので他の通販サイトは送料がかかり割高になってしまうが、ここは助かります。商品はタカチの製品なので信頼...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q使用温度範囲を教えて下さい。

-10℃～+60℃です。
