LDN型リード線付埋込電池ボックス
- D (mm)
- 74
- 使用温度範囲 (℃)
- -10～60
ご注意
- 2016年8月メーカー出荷分から、色仕様の変更がございます。
【対象】
色記号Aタイプのアイボリー色は廃番となりますので、色記号Gタイプのライトグレーを後継品としてご利用ください。
弊社在庫品は旧仕様商品が無くなり次第の変更となります。ご了承ください。
詳細は、商品情報 「LD_LDN【WEB掲載】仕様変更案内」をご確認ください。
商品情報

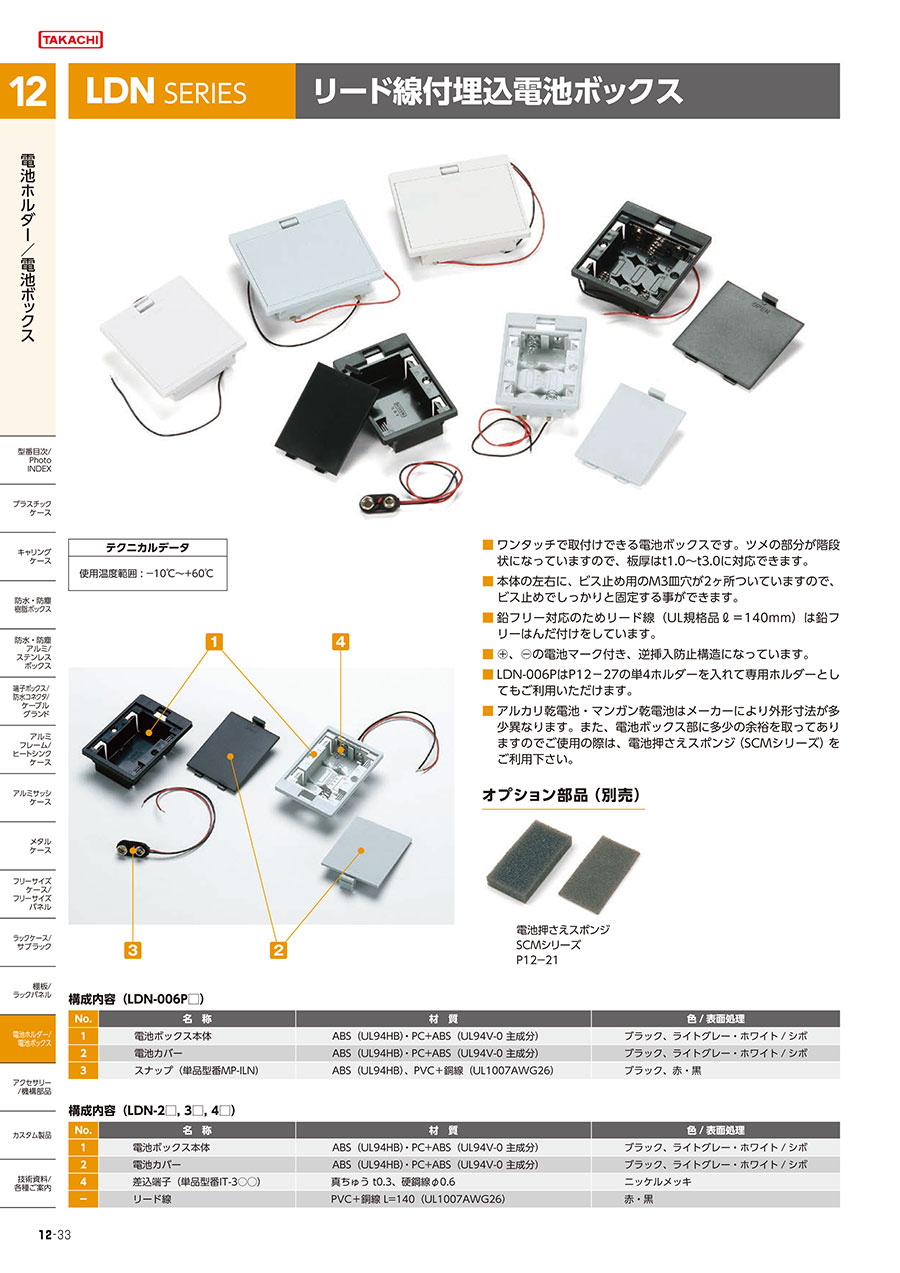

ワンタッチで取り付けできる電池ボックス
外観。
構成内容。
構成内容（LDN-006P□）
| No. | 名 称 | 材 質 | 色/表面処理 |
|---|---|---|---|
| 1 | 電池ボックス本体 | ABS（UL94HB）・PC+ABS（UL94V-0） | ブラック、ライトグレー・ホワイト/シボ |
| 2 | 電池カバー | ABS（UL94HB）・PC+ABS（UL94V-0） | ブラック、ライトグレー・ホワイト/シボ |
| 3 | スナップ（単品型番MP-ILN） | ABS（UL94HB）、PVC＋銅線（UL1007AWG26） | ブラック、赤・黒 |
構成内容（LDN-2□、3□、4□）
| No. | 名 称 | 材 質 | 色/表面処理 |
|---|---|---|---|
| 1 | 電池ボックス本体 | ABS（UL94HB）・PC+ABS（UL94V-0） | ブラック、ライトグレー・ホワイト/シボ |
| 2 | 電池カバー | ABS（UL94HB）・PC+ABS（UL94V-0） | ブラック、ライトグレー・ホワイト/シボ |
| 4 | 差込端子（単品型番IT-3○◯） | 真ちゅうt0.3、硬鋼線φ0.6 | ニッケルメッキ |
| − | リード線 | PVC＋銅線L=140（UL1007AWG26） | 赤・黒 |
外観寸法図
外観寸法図。
- ※ リード線付端子の位置は機種ごとに異なります。
| 型 番 | W | H | a | b | c | d | e | f | g | h | i |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LDN-006P□ | 52 | 21.5 | 46.7 | 33.5 | 42.5 | 17.5 | 70.4 | 14 | 22 | 40.5 | 2 |
| LDN-2□ | 52 | 18.5 | 46.7 | 33.5 | 42.5 | 14.5 | 70.4 | 14 | 22 | 40.5 | 2 |
| LDN-3□ | 64.5 | 18.5 | 60.5 | 48 | 56.5 | 14.5 | 70.2 | 14.25 | 21.75 | 53 | 2.1 |
| LDN-4□ | 82 | 18.5 | 77 | 63.5 | 72.5 | 14.5 | 70.4 | 14 | 22 | 70.1 | 2 |
型番など
| 型 番 | 電池構造 | 自重（ｇ） | 対応スポンジ | ||
|---|---|---|---|---|---|
| ABS | PC+ABS | ||||
| ブラック | ライトグレー | ホワイト | |||
| LDN-006PB | LDN-006PG | LDN-006PW | 006P×1 | 24 | SCM-2 |
| LDN-2B | LDN-2G | LDN-2W | 1.5V UM3×2 | 24 | SCM-1 |
| LDN-3B | LDN-3G | LDN-3W | 1.5V UM3×3 | 26 | SCM-1 |
| LDN-4B | LDN-4G | LDN-4W | 1.5V UM3×4 | 35 | SCM-1 |
使用温度範囲: -10〜+60℃。
詳細情報
基本情報
ワンタッチで取付けできる電池ボックスです。
【特長】
・ツメの部分が階段状になっていますので、板厚はt1.0～t3.0に対応できます。
・鉛フリー対応のためリード線（UL規格品l=140mm）は鉛フリーハンダ付けをしています。
・+、-の電池マーク付き、逆挿入防止構造になっています。
・Gタイプ（ライトグレー色）を新たに追加し、Aタイプ（アイボリー色）を廃番としました。
・アルカリ乾電池・マンガン乾電池はメーカーにより外形寸法が多少異なります。また、電池ボックス部に多少の余裕を取ってありますのでご使用の際は、電池押さえスポンジ（SCMシリーズ）をご利用下さい。
・LDN-006PはP12－27の単4ホルダーを入れて専用ホルダーとしてもご利用いただけます。
【用途】
・本体の左右に、ビス止め用のM3皿穴が2ヶ所ついているので、ビス止めでしっかりと固定する事ができます。
ご注意
- 2016年8月メーカー出荷分から、色仕様の変更がございます。
【対象】
色記号Aタイプのアイボリー色は廃番となりますので、色記号Gタイプのライトグレーを後継品としてご利用ください。
弊社在庫品は旧仕様商品が無くなり次第の変更となります。ご了承ください。
詳細は、商品情報 「LD_LDN【WEB掲載】仕様変更案内」をご確認ください。
