タカチ電機工業

EIA音声入出力コネクターパネル・カバープレート OCPシリーズ【1～5個入り】

カタログ |

通常単価(税別): 1,016円～2,363円

税込単価: 1,118円～2,599円

通常出荷日：2日目

EIA音声入出力コネクタパネル、カバープレート。【特長】・コネクタ穴はキャノンコネクタF77タイプ相当...

【仕様変更のご案内】
・板厚変更
　従来品：ｔ1.4　→　変更品：ｔ1.2
・両端曲げ：あり　→　変更品：なし
・詳細は下記【商品情報】にてご確認ください。
・メーカーの在庫が無くなり次第、順次切り替えとなります。
※弊社在庫の場合は例外となります。
・予めご了承頂きます様、お願い致します。

よく一緒に見られています

タカチ電機工業

通常出荷日：在庫品1日目

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

コネクタパネル/コネクタパネル用カバープレートの特長

OCP型音声入出力コネクタパネル用カバープレート

商品画像

外形図

構成内容

名称	材質	色/表面処理
カバープレート	A1050P t2.0	黒半つや塗装

OCP型EIA音声入出力コネクタパネルの特長

寸法図(OCP-44B)

寸法図(OCP-88B)

機種内容

型番	W	H	a	b(穴数)	c	自重(㎏)
OCP－44B－8	482.6	44	399	8	57	0.33
OCP－44B－12	482.6	44	396	12	36	0.31
OCP－44B	482.6	44	399	16	26.6	0.29
OCP－88B	482.6	88	399	32	26.6	0.45

コネクタ取付穴寸法図

構成内容

名称	材質	色/表面処理
コネクタパネル	SPCC t1.4	黒半つや塗装

型番リスト

表示件数

型番

OCP-25B

OCP-44B

OCP-44B-8

材質

(mm)

取付穴

(個)

パック入り数

(個)

規格 EIA

(U)

RoHS?

最小発注数量

アルミ	25	-	30	2	-	5	-	10	1パック 5個入り
鉄	482.6	44	15	1.4	キャノン(F77)x16	-	1	10	1個
鉄	482.6	44	15	1.4	キャノン(F77)x8	-	1	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,016円 ( 1,118円 )	2日目
2,363円 ( 2,599円 )	2日目
2,058円 ( 2,264円 )	2日目

詳細情報

基本情報

基本情報

EIA音声入出力コネクタパネル、カバープレート。
【特長】
・コネクタ穴はキャノンコネクタF77タイプ相当。

ご注意

【仕様変更のご案内】
・板厚変更
　従来品：ｔ1.4　→　変更品：ｔ1.2
・両端曲げ：あり　→　変更品：なし
・詳細は下記【商品情報】にてご確認ください。
・メーカーの在庫が無くなり次第、順次切り替えとなります。
※弊社在庫の場合は例外となります。
・予めご了承頂きます様、お願い致します。

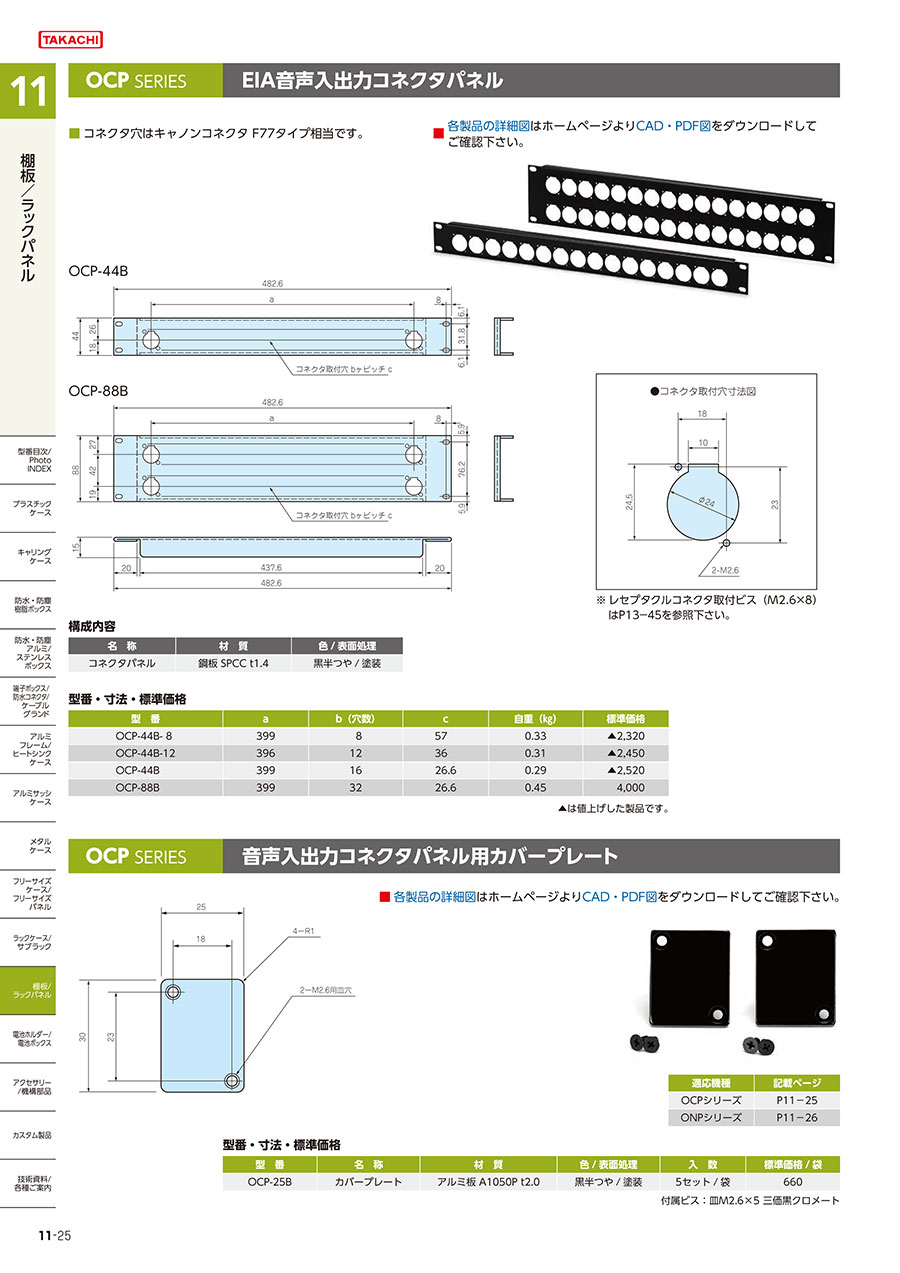

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タカチ電機工業
ユニットパネル UTRシリーズ
取付け穴形状のバリエーションが豊富な【ユニットパネルUTRシリーズ】です
タカチ電機工業
ユニットパネル取付バー UTBシリーズ
背面へのユニットパネル取り付けにご利用頂ける【ユニットパネル取付バー】です
リタール
AE コンパクトボックス
あらゆる装置や機械の制御盤や操作盤に使用できるグローバルメーカー【リタール】のコンパクトボックスです

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
