タカチ電機工業

GA用取付ベース GMPシリーズ

GA用取付ベース GMPシリーズ
  • 一部SALE 2025/12/26まで
  • 一部当日出荷可能
通常単価(税別)
821円～2,197円特別価格
税込単価
903円～2,417円特別価格

GA型防水・防塵ABSボックス専用の取付ベース。【特長】・多種多用に使えるサイ...

詳細情報を確認する
  • 材質
    アルミ
  • t (mm)
    1.5
  • 材質
    アルミ
  • 使用温度範囲 (℃)
    -10～60

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が5型番あります。
数量：

商品仕様


製品仕様変更のお知らせ

特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

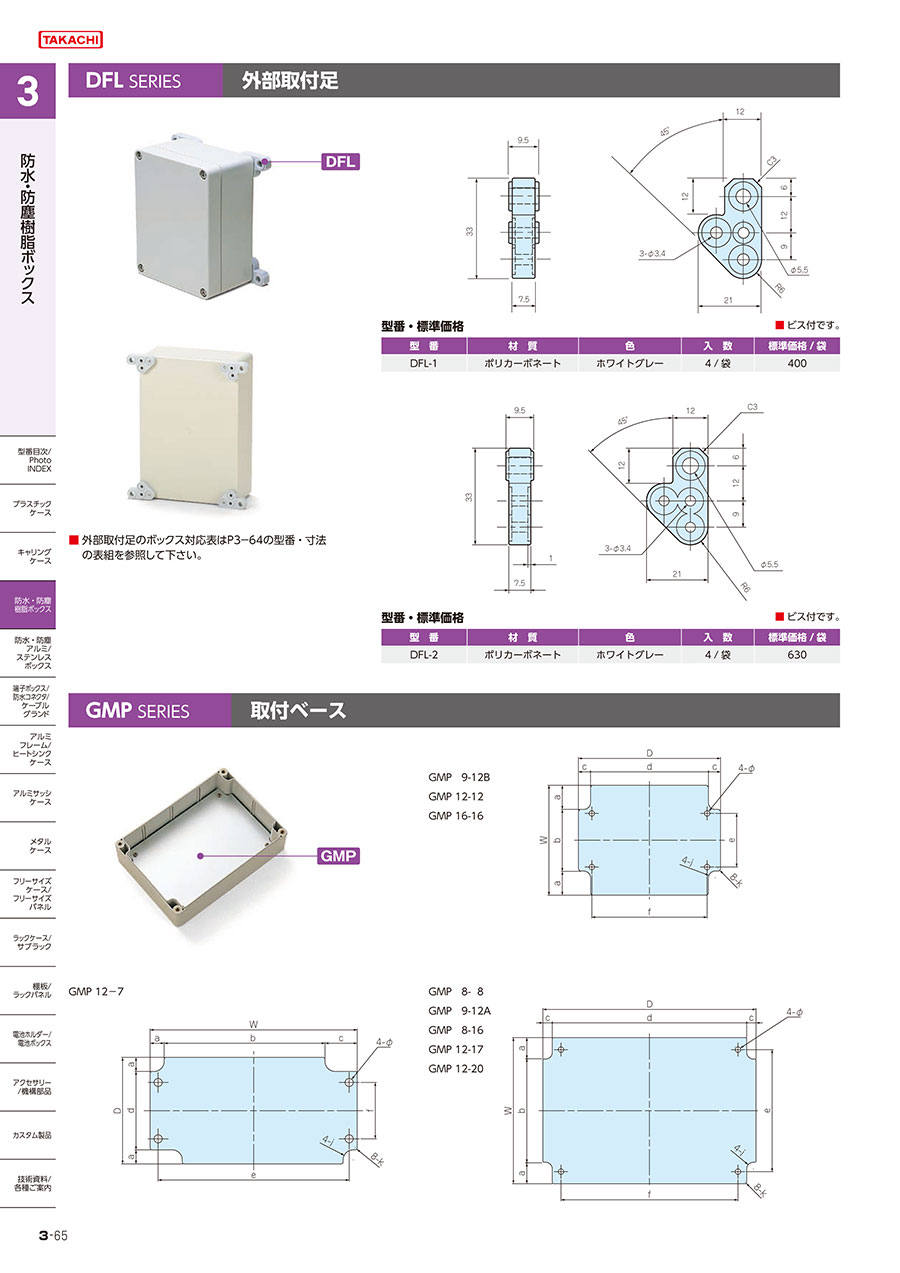

GMPシリーズ取付ベースの詳細

商品イメージ

商品イメージ

寸法図

GMP 9-12B / GMP 12-12 / GMP 16-16

GMP 9-12B / GMP 12-12 / GMP 16-16

GMP 12-7

GMP 12-7

GMP 8-8 / GMP 9-12A / GMP 8-16 / GMP 12-17 / GMP 12-20

GMP 8-8 / GMP 9-12A / GMP 8-16 / GMP 12-17 / GMP 12-20

GMP 8-20 / GMP 15-22 / GMP 16-24 / GMP 23-30

GMP 8-20 / GMP 15-22 / GMP 16-24 / GMP 23-30

GMP 19-27 / GMP 20-36

GMP 19-27 / GMP 20-36

機種内容

取付ビス付。

型番WD適応機種材質色/表面処理
GMP12－710353GA12－7－□A1050P t1.5シルバーアルマイトメッキ
GMP8－87274GA8－8－6
GMP9－12A78103GA9－12－6
GMP9－12B82106GA9－12－8
GMP12－12111111GA12－12－□
GMP8－1671151GA8－16－□
GMP16－16151151GA16－16－□
GMP12－17109159GA12－17－□
GMP8－2071186GA8－20－6
GMP12－20111191GA12－20－8
GMP15－22134210GA15－22－□
GMP16－24149229GA16－24－□
GMP19－27174254GA19－27－10
GMP23－30221291GA23－30－□
GMP20－36188348GA20－36－15
型番abcdefghijklφ
GMP12－778016399528－－－R5R1－4
GMP8－817.5378.5575843.5－－－R5R1－4
GMP9－12A16467.5886877－－－R5R1－4
GMP9－12B18469884086－－－R5R2－4
GMP12－12216914.5825698－－－R5R1－4
GMP8－1617.5368.513458121.5－－－R5R1－4
GMP16－1620.51101412396138－－－R5R1－4
GMP12－171677714591132－－－R5R1－4
GMP8－2018359.516745159－－10R5R1R84
GMP12－2018758.517490160.5－－－R5R1－4
GMP15－22161027196116182－－8R5R1R84
GMP16－2417.51148.5212136201.5－－8.5R8R2R84
GMP19－27181389.52357519416124110R7R1R94
GMP23－3018.51849.5272198255－－9R7.5R2R7.55
GMP20－3626.513515.53178025017233015R11R2R117

型番リスト

表示件数
  • 1
    • 型番
    GMP8-16
    注文停止中
    GMP8-20
    GMP12-7
    GMP12-12
    注文停止中
    GMP20-36

    W

    (mm)

    D

    (mm)

    対応機種／用途

    		RoHS?最小発注数量
    71
    151
    GA8-16-□
    -
    1個
    71
    186
    GA8-20-6
    10
    1個
    103
    53
    GA12-7-□
    10
    1個
    111
    111
    GA12-12-□
    10
    1個
    188
    348
    GA20-36-15
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    970円582円
    ( 640円 )
    在庫品1日目当日出荷可能
    990円
    ( 1,089円 )
    2日目
    821円268円
    ( 295円 )
    在庫品1日目当日出荷可能
    957円319円
    ( 351円 )
    在庫品1日目当日出荷可能
    2,197円
    ( 2,417円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    GA型防水・防塵ABSボックス専用の取付ベース。
    【特長】
    ・多種多用に使えるサイズを用意。
    【用途】
    ・部品や基板の実装に。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    GA用取付ベース GMPシリーズのレビュー
    5平均満足度：5.01件のレビュー
    GAケース内部のベース
    5
    満足度：5.02019/05/09
    GAケースの中にはボスが作られているためこちらのベースが必要になる事が多いです。 内部がフラットになり基板固定など使い...もっと読む
    0人が参考にしています。
    1件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    GA用取付ベース GMPシリーズ
    OP用取付ベース OPPシリーズ
    DPCP用取付ベース DMPシリーズ
    取付ベース KSCシリーズ
    取付ベース OMPシリーズ
    【穴加工対応】取付ベース SSCシリーズ
    メーカータカチ電機工業タカチ電機工業タカチ電機工業タカチ電機工業タカチ電機工業タカチ電機工業
    通常価格821円-736円 -486円 -618円 -1,125円 -1,144円 -
    通常出荷日在庫品1日目〜2日目在庫品1日目〜2日目在庫品1日目〜在庫品1日目〜
    材質アルミアルミアルミ鉄アルミSECC
    t(mm)1.51.51.51.21.51.2
    材質アルミアルミアルミ鉄アルミSECC
    使用温度範囲(℃)-10～60-----
