防水・防塵ボックス用取付ベース FTBシリーズ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 517円～5,112円特別価格
- 税込単価
- 569円～5,623円特別価格
FTBシリーズの取り付けベース。【用途】・AD・ALC・BDN用の取付ベース
詳細情報を確認する- t (mm)
- 1.5
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が46型番あります。
商品仕様
特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
FTBシリーズの特長
商品画像(BDN用取付ベース)
商品画像(ALC用取付ベース)
商品画像(AD用取付ベース)
BDN用取付ベースの使用例
ALC用取付ベースの使用例
AD用取付ベースの使用例

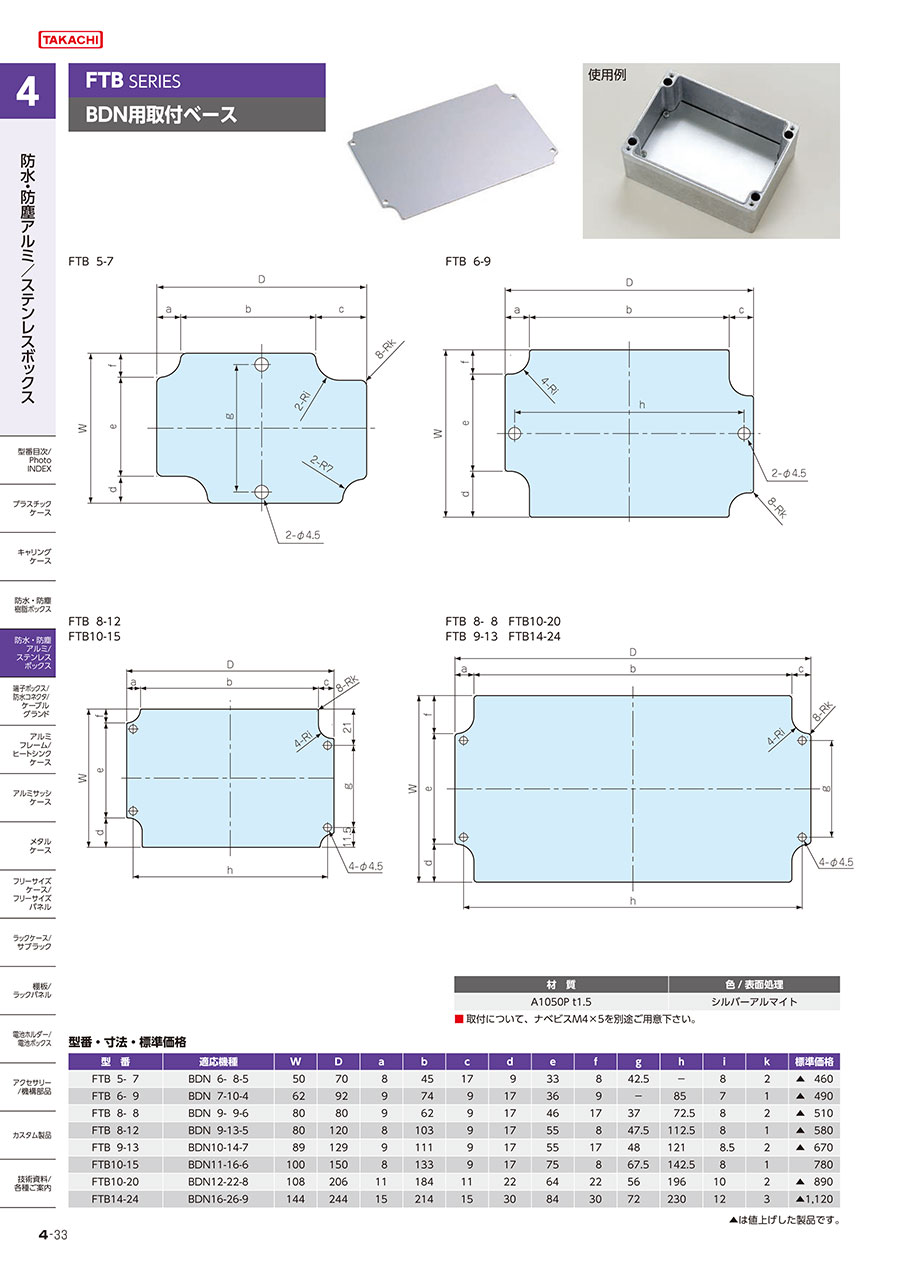

寸法(BDN用取付ベース)
寸法図(FTB5-7)
寸法図(FTB6-9)
寸法図(FTB8-12/FTB10-15)
寸法図(FTB8-8/FTB10-20/FTB9-13/FTB14-24)
| 型番 | 適応機種 | W | D | a | b | c | d | e | f | g | h | i | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FTB5-7 | BDN6-8-5 | 50 | 70 | 8 | 45 | 17 | 9 | 33 | 8 | 42.5 | - | 8 | 2 |
| FTB6-9 | BDN7-10-4 | 62 | 92 | 9 | 74 | 9 | 17 | 36 | 9 | - | 85 | 7 | 1 |
| FTB8-8 | BDN9-9-6 | 80 | 80 | 9 | 62 | 9 | 17 | 46 | 17 | 37 | 72.5 | 8 | 2 |
| FTB8-12 | BDN9-13-5 | 80 | 120 | 8 | 103 | 9 | 17 | 55 | 8 | 47.5 | 112.5 | 8 | 1 |
| FTB9-13 | BDN10-14-7 | 89 | 129 | 9 | 111 | 9 | 17 | 55 | 17 | 48 | 121 | 8.5 | 2 |
| FTB10-15 | BDN11-16-6 | 100 | 150 | 8 | 133 | 9 | 17 | 75 | 8 | 67.5 | 142.5 | 8 | 1 |
| FTB10-20 | BDN12-22-8 | 108 | 206 | 11 | 184 | 11 | 22 | 64 | 22 | 56 | 196 | 10 | 2 |
| FTB14-24 | BDN16-26-9 | 144 | 244 | 15 | 214 | 15 | 30 | 84 | 30 | 72 | 230 | 12 | 3 |
寸法(ALC用取付ベース)
寸法図(FTB6-4/FTB9-4)
寸法図(FTB9-6/FTB13-6/FTB17-6)
寸法図(FTB10-7/FTB14-7)
寸法図(FTB12-9/FTB14-11/FTB16-13/FTB18-9/FTB18-15/FTB20-11/FTB21-18/FTB23-7/FTB24-13/FTB26-15/FTB31-18)
| 型番 | 適応機種 | W | D | a | b | c | d | e |
|---|---|---|---|---|---|---|---|---|
| FTB6-4 | ALC8-5-3 | 66 | 41 | 61 | 34 | 56 | 12 | 8 |
| FTB9-4 | ALC10-5-3 | 91 | 41 | 86 | 34 | 81 | 12 | 8 |
| FTB9-6 | ALC10-7-5 | 90 | 60 | 84 | 39.5 | 76 | - | 9.5 |
| FTB10-7 | ALC12-9-6 | 109 | 79 | 102 | 40 | 96 | - | 10.5 |
| FTB13-6 | ALC14-7-5 | 130 | 60 | 124 | 39.5 | 116 | - | 9.5 |
| FTB12-9 | ALC14-11-6 | 128 | 98 | 122 | 60 | 84 | 82 | 11 |
| FTB14-7 | ALC16-9-6 | 149 | 79 | 142 | 40 | 136 | - | 10.5 |
| FTB14-11 | ALC16-13-7 | 147 | 117 | 142 | 80 | 104 | 102 | 11.5 |
| FTB17-6 | ALC18-7-5 | 170 | 60 | 164 | 39.5 | 156 | - | 9.5 |
| FTB16-13 | ALC18-15-6 | 167 | 137 | 162 | 100 | 124 | 122 | 11.5 |
| ALC18-15-9 | ||||||||
| FTB18-9 | ALC20-11-6 | 188 | 98 | 182 | 60 | 144 | 82 | 11 |
| FTB18-15 | ALC20-17-6 | 187 | 157 | 182 | 120 | 144 | 142 | 11.5 |
| ALC20-17-9 | ||||||||
| FTB20-11 | ALC22-13-7 | 207 | 117 | 202 | 80 | 164 | 102 | 11.5 |
| FTB21-18 | ALC23-20-12 | 217 | 187 | 212 | 144 | 174 | 172 | 11.5 |
| FTB23-7 | ALC25-9-6 | 239 | 79 | 232 | 40 | 194 | 62 | 10.5 |
| FTB24-13 | ALC26-15-6 | 247 | 137 | 242 | 100 | 204 | 122 | 11.5 |
| ALC26-15-9 | ||||||||
| FTB26-15 | ALC28-17-6 | 267 | 157 | 262 | 120 | 224 | 142 | 11.5 |
| ALC28-17-9 | ||||||||
| FTB31-18 | ALC33-20-12 | 317 | 187 | 312 | 144 | 274 | 172 | 11.5 |
寸法(AD用取付ベース)
寸法図(FTB11-7/FTB15-7/FTB14-9/FTB19-9/FTB17-11/FTB23-15/FTB31-15/FTB28-18)
寸法図(FTB62-30)
寸法図(FTB4-5/FTB5-5/FTB9-5/FTB14-6)
寸法図(FTB7-7/FTB9-9/FTB11-11/FTB15-15/FTB18-18/FTB22-22)
寸法図(FTB46-14/FTB38-18/FTB34-22/FTB46-22/FTB30-30/FTB46-30)
| 型番 | 適応機種 | W | D | a | b | c | d | e | f | g |
|---|---|---|---|---|---|---|---|---|---|---|
| FTB4-5 | AD5-7-4 | 42 | 57 | 38 | 53 | 34 | - | 4.5 | 3 | 8 |
| FTB5-5 | AD7-7-4 | 57 | 57 | 53 | 53 | 49 | - | 4.5 | 3 | 8 |
| FTB9-5 | AD10-7-4 | 92 | 57 | 88 | 53 | 84 | - | 4.5 | 3 | 8 |
| FTB14-6 | AD15-7-4 | 142 | 57 | 138 | 53 | 134 | - | 4.5 | 3 | 8 |
| FTB7-7 | AD8-8-6 | 67 | 67 | - | - | 58 | 39 | 4.5 | 1 | 10.5 |
| FTB9-9 | AD10-10-8 | 87 | 87 | - | - | 78 | 59 | 4.5 | 1.5 | 10 |
| FTB11-11 | AD12-12-10 | 105 | 105 | 102 | 102 | 92 | 64 | 7 | 1.5 | 12.5 |
| FTB15-15 | AD16-16-10 | 145 | 145 | 142 | 142 | 132 | 104 | 7 | 1.5 | 14.5 |
| FTB18-18 | AD20-20-12 | 183 | 183 | 180 | 180 | 168 | 134 | 7 | 1.5 | 15 |
| FTB22-22 | AD24-24-12 | 223 | 223 | 220 | 220 | 208 | 174 | 7 | 2 | 15 |
| FTB11-7 | AD12-8-4 | 105 | 67 | - | - | 98 | 39 | 4.5 | 1 | 10 |
| AD12-8-6 | ||||||||||
| FTB15-7 | AD16-8-6 | 147 | 67 | - | - | 138 | 39 | 4.5 | 1 | 10 |
| FTB14-9 | AD15-10-5 | 137 | 87 | - | - | 128 | 59 | 4.5 | 1.5 | 10 |
| AD15-10-8 | ||||||||||
| FTB19-9 | AD20-10-8 | 187 | 87 | - | - | 178 | 59 | 4.5 | 1.5 | 10 |
| FTB17-11 | AD18-12-10 | 163 | 105 | 162 | 102 | 152 | 64 | 7 | 1.5 | 14.5 |
| FTB23-11 | AD24-12-10 | 225 | 105 | 222 | 102 | 212 | 64 | 7 | 1.5 | 12.5 |
| FTB23-15 | AD24-16-10 | 225 | 145 | 222 | 142 | 212 | 104 | 7 | 1.5 | 14.5 |
| FTB31-15 | AD32-16-10 | 305 | 145 | 302 | 142 | 292 | 104 | 7 | 2 | 12.5 |
| FTB28-18 | AD30-20-12 | 283 | 183 | 280 | 180 | 268 | 134 | 7 | 2 | 15 |
| FTB46-14 | AD48-16-10 | 463 | 143 | 462 | 142 | 452 | 104 | 7 | 2.5 | 14.5 |
| FTB38-18 | AD40-20-12 | 383 | 183 | 380 | 180 | 368 | 134 | 7 | 2 | 15 |
| FTB34-22 | AD36-24-12 | 343 | 223 | 340 | 220 | 328 | 174 | 7 | 2 | 15 |
| FTB46-22 | AD48-24-12 | 463 | 223 | 460 | 220 | 448 | 174 | 7 | 2 | 15 |
| FTB30-30 | AD32-32-12 | 303 | 303 | 300 | 300 | 288 | 254 | 7 | 2 | 15 |
| FTB46-30 | AD48-32-12 | 463 | 303 | 460 | 300 | 448 | 254 | 7 | 2 | 15 |
| FTB62-30 | AD64-32-12 | 623 | 303 | 620 | 300 | 608 | 254 | 7 | 2 | 15 |
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
517円 ( 569円 ) | 2日目 |
530円 ( 583円 ) | 2日目 |
654円221円 ( 243円 ) | 在庫品1日目当日出荷可能 |
740円 ( 814円 ) | 在庫品1日目当日出荷可能 |
789円552円 ( 607円 ) | 在庫品1日目当日出荷可能 |
764円239円 ( 263円 ) | 在庫品1日目当日出荷可能 |
889円 ( 978円 ) | 2日目 |
528円 ( 581円 ) | 2日目 |
608円 ( 669円 ) | 2日目 |
729円 ( 802円 ) | 2日目 |
975円302円 ( 332円 ) | 在庫品1日目当日出荷可能 |
1,075円 ( 1,183円 ) | 2日目 |
714円 ( 785円 ) | 2日目 |
1,177円 ( 1,295円 ) | 在庫品1日目当日出荷可能 |
1,373円823円 ( 905円 ) | 在庫品1日目当日出荷可能 |
889円 ( 978円 ) | 在庫品1日目当日出荷可能 |
987円 ( 1,086円 ) | 2日目 |
877円 ( 965円 ) | 2日目 |
714円 ( 785円 ) | 2日目 |
1,006円 ( 1,107円 ) | 2日目 |
1,602円 ( 1,762円 ) | 2日目 |
822円 ( 904円 ) | 2日目 |
1,327円522円 ( 574円 ) | 在庫品1日目当日出荷可能 |
1,270円 ( 1,397円 ) | 2日目 |
1,346円 ( 1,481円 ) | 在庫品1日目当日出荷可能 |
1,087円 ( 1,196円 ) | 2日目 |
1,537円 ( 1,691円 ) | 2日目 |
1,833円 ( 2,016円 ) | 在庫品1日目当日出荷可能 |
1,110円 ( 1,221円 ) | 2日目 |
1,787円 ( 1,966円 ) | 2日目 |
2,669円 ( 2,936円 ) | 在庫品1日目当日出荷可能 |
957円 ( 1,053円 ) | 2日目 |
1,461円 ( 1,607円 ) | 2日目 |
1,682円1,261円 ( 1,387円 ) | 在庫品1日目当日出荷可能 |
1,878円 ( 2,066円 ) | 2日目 |
2,526円 ( 2,779円 ) | 2日目 |
2,340円 ( 2,574円 ) | 在庫品1日目当日出荷可能 |
4,286円 ( 4,715円 ) | 2日目 |
2,581円840円 ( 924円 ) | 在庫品1日目当日出荷可能 |
2,844円 ( 3,128円 ) | 2日目 |
2,885円 ( 3,174円 ) | 2日目 |
3,279円 ( 3,607円 ) | 2日目 |
2,220円 ( 2,442円 ) | 2日目 |
2,675円 ( 2,943円 ) | 2日目 |
3,410円 ( 3,751円 ) | 2日目 |
5,112円 ( 5,623円 ) | 2日目 |
