DINレール取付板 DRAシリーズ
- 一部SALE 2026/03/31まで
- 当日出荷可能
- 通常単価(税別)
- 479円431円
- 税込単価
- 527円474円
DINレール取付板。【特長】・下部のレバーを引きながら簡単に取付・取り外しが可...
詳細情報を確認する- レール種類
- DINレール用アクセサリ
- 材質
- 樹脂
- 洗浄方法
- 洗浄無し
- 特性・用途
- 該当なし
- H (mm)
- 8.5
- 色/表面処理詳細
- ブラック(本体)、乳白（レバー）
- 材質詳細
- PPE/SB（UL94V-1）(本体)、ナイロン66（レバー）
- 耐荷重 (kg)
- 5
閲覧中の商品と併せてご検討ください
－閉じる
DRA-3の仕様・寸法情報
レール種類
DINレール用アクセサリ
材質
樹脂
洗浄方法
洗浄無し
特性・用途
該当なし
W(mm)
44
H(mm)
8.5
D(mm)
55.5
色/表面処理詳細
ブラック(本体)、乳白（レバー）
材質詳細
PPE/SB（UL94V-1）(本体)、ナイロン66（レバー）
耐荷重(kg)
5
商品情報
DINレール（35mm）にケース･基板･部品等を取り付けるための取付板
DINレール（DRAシリーズ）
DRA-1外形図
DRA-2外形図
DRA-3外形図
型番など
| 型番 | 材質(本体) | (レバー) | 色/表面処理 | 耐荷重(㎏) |
|---|---|---|---|---|
| DRA-1 | PPE/SB（UL94V-1） | ナイロン66 | ブラック | 5 |
| DRA-2 | PPE/SB（UL94V-1） | ナイロン66 | ブラック | 5 |
| DRA-3 | PPE/SB（UL94V-1） | ナイロン66 | ブラック | 5 |

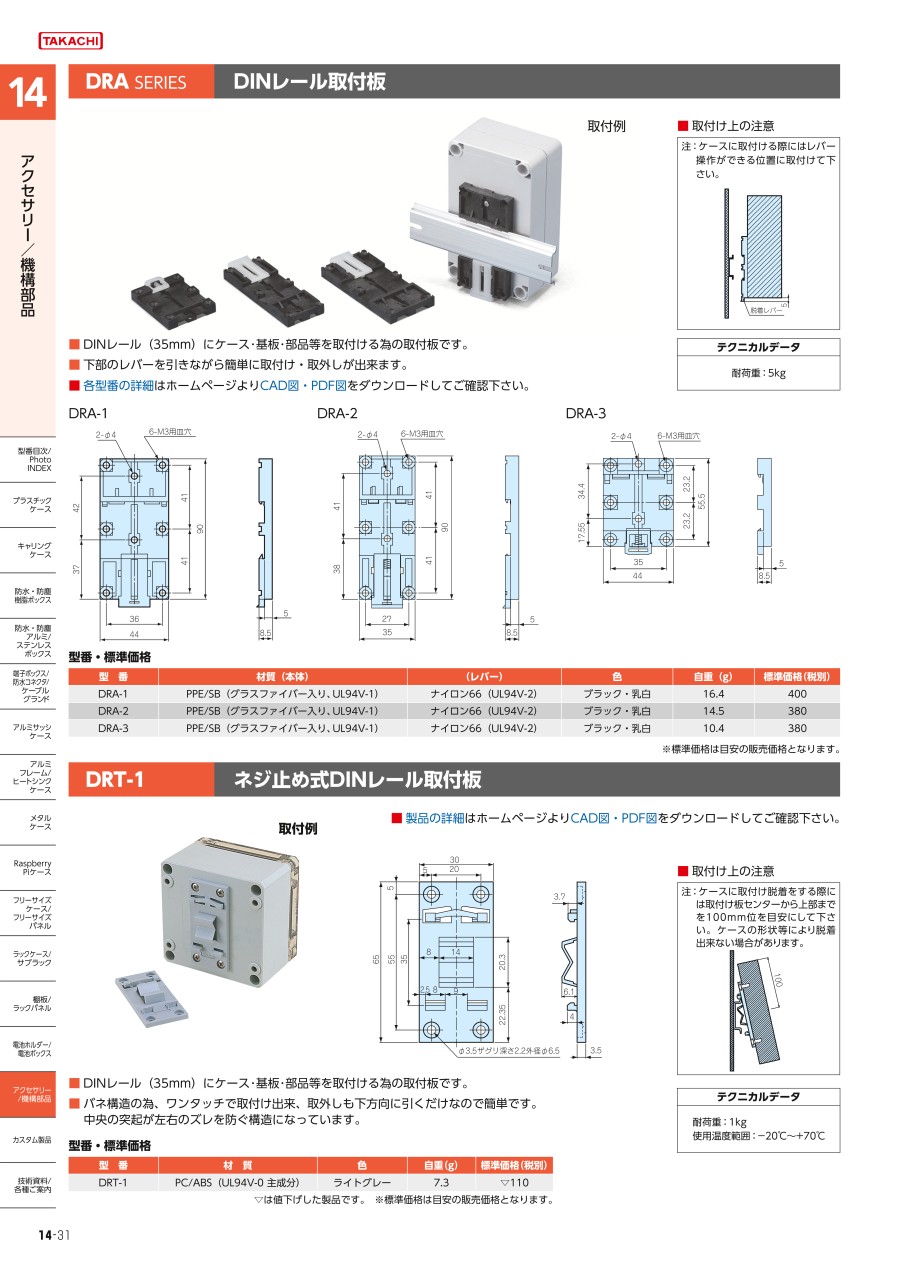

カタログ
類似品類似品をすべて見る
商品担当おすすめ
ミスミ
絶縁支持台
DINレール取付板 DRAシリーズの型番DRA-3のページです。
型番DRA-3に関する仕様情報を記載しております。
DINレール取付板 DRAシリーズのレビュー
電源端子の固定
5
5.02023/06/02
しっかりとしたつくりで、満足している。DINレールに固定するデバイスの重量が500g程度であれば、十分と思います。
0人が参考にしています。
設備
4
4.02022/09/21
この商品は設備の一部、制御盤の中に微差圧スイッチを取り付けるために使用しています。この商品の取り付けのために特に工具等も...もっと読む
0人が参考にしています。
治具の部品
5
5.02022/09/21
この商品は自社で内製した治具用の基板を装置に取り付けるために使用しました。この商品の取り扱いのために特に工具等も必要なく...もっと読む
0人が参考にしています。
いろいろな部品の取り付け
4
4.02022/05/31
しっかり作ってあり強度があります。
そのためいろいろな使い方が出来ます。
変わった使い方としてDRA-3はPanason...もっと読む
0人が参考にしています。
基板をDINレールに取付
5
5.02020/05/15
パチッとワンタッチで簡単にDINレールに取付られました。
同様の他社製品は硬くて硬くて使えなかったです。
0人が参考にしています。
