タカチ電機工業

EIAアタッチメントパネルシステム ATシリーズ

EIAアタッチメントパネルシステム ATシリーズ
通常単価(税別)
-
税込単価
-
通常出荷日：お見積り

アタッチメントパネルの組み合わせが選択できる汎用パネル。【特長】・アタッチメントパネルの組み合わせによ...

詳細を確認
  • 【仕様変更のご案内】
    ・板厚変更
    　従来品：ｔ1.4　→　変更品：ｔ1.2
    ・メーカーの在庫が無くなり次第、順次切り替えとなります。
    ※弊社在庫の場合は例外となります。
    ・予めご了承頂きます様、お願い致します。
詳細を確認

よく一緒に見られています

アタッチメントパネル ATRシリーズ

タカチ電機工業

アタッチメントパネル ATRシリーズ
通常価格(税別)： 547円 (税込価格：602円)

通常出荷日：在庫品1日目

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様


特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp


パネルシステムの特長

外観

外観

外観寸法図（AT-44B・AT-88B）

外観寸法図（AT-44B・AT-88B）

構成部品

照番名称材質色／表面処理
1ベースパネルSPCC t1.4黒半つや塗装
2ブランクプレートSPCC t1.4黒半つや塗装
3ネームプレートアクリル t1.5透明
4結線バー鉄丸棒φ6黒半つや塗装
－組立ビス鉄黒

機種内容

型番WH取付穴（片側）自重（㎏)
AT－44B482.64420.38
AT－88B482.68820.5

型番リスト

表示件数
  • 1
    • 型番
    AT-44B
    AT-88B

    H

    (mm)

    規格 EIA

    (U)

    		RoHS?最小発注数量
    44
    1
    -
    1個
    88
    2
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
  • 1

    • 詳細情報

    基本情報

    アタッチメントパネルの組み合わせが選択できる汎用パネル。
    【特長】
    ・アタッチメントパネルの組み合わせにより、お客様の仕様に合わせて選択可能。
    ・フロント面がフラットになるので、仕上りがきれい。
    ・AT - 88Bにはネームプレートがついている。
    ・パネルが個別にはずせるので、仕様の変更・加工等がしやすく、作業効率が向上。

    ご注意

    • 【仕様変更のご案内】
      ・板厚変更
      　従来品：ｔ1.4　→　変更品：ｔ1.2
      ・メーカーの在庫が無くなり次第、順次切り替えとなります。
      ※弊社在庫の場合は例外となります。
      ・予めご了承頂きます様、お願い致します。

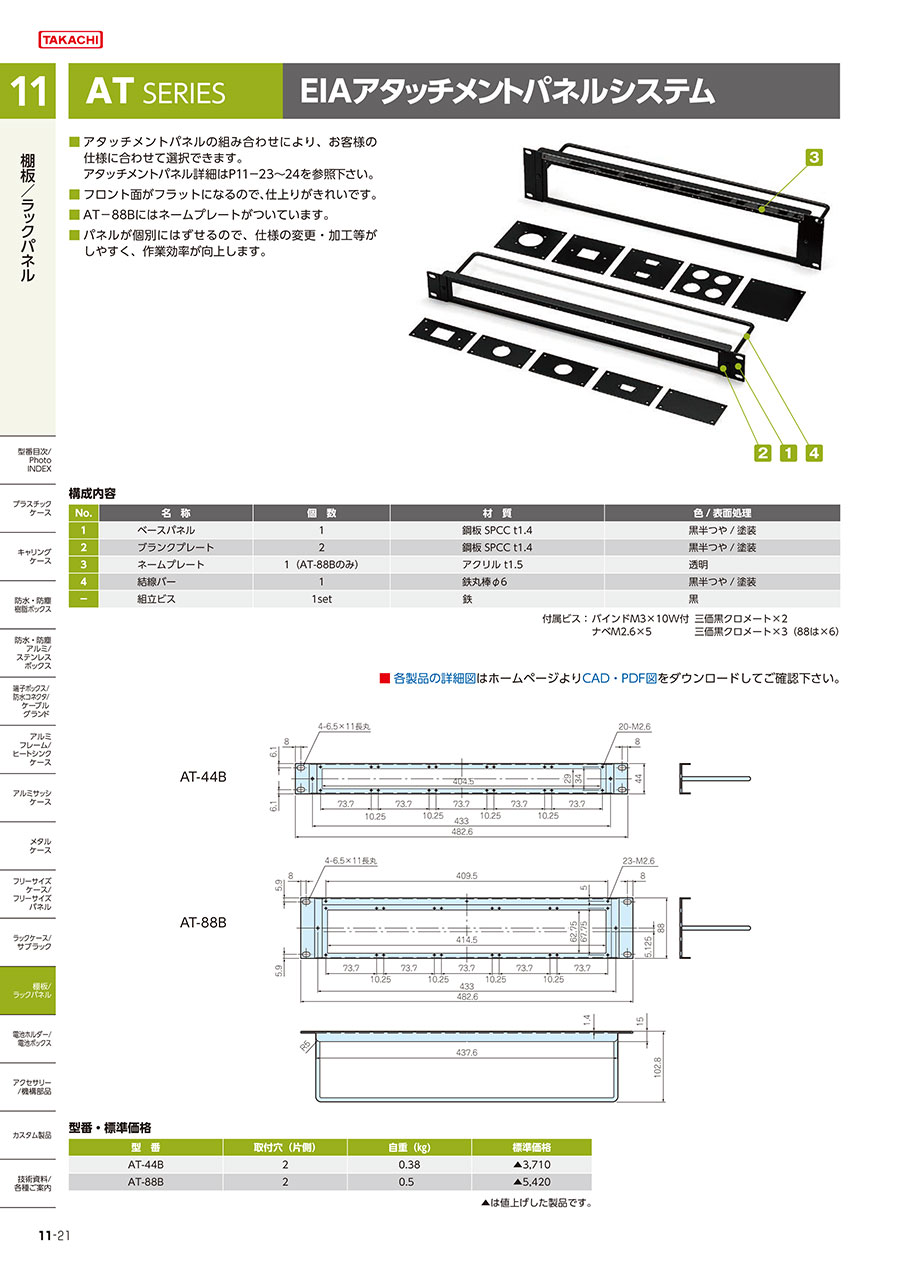

    カタログ

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
