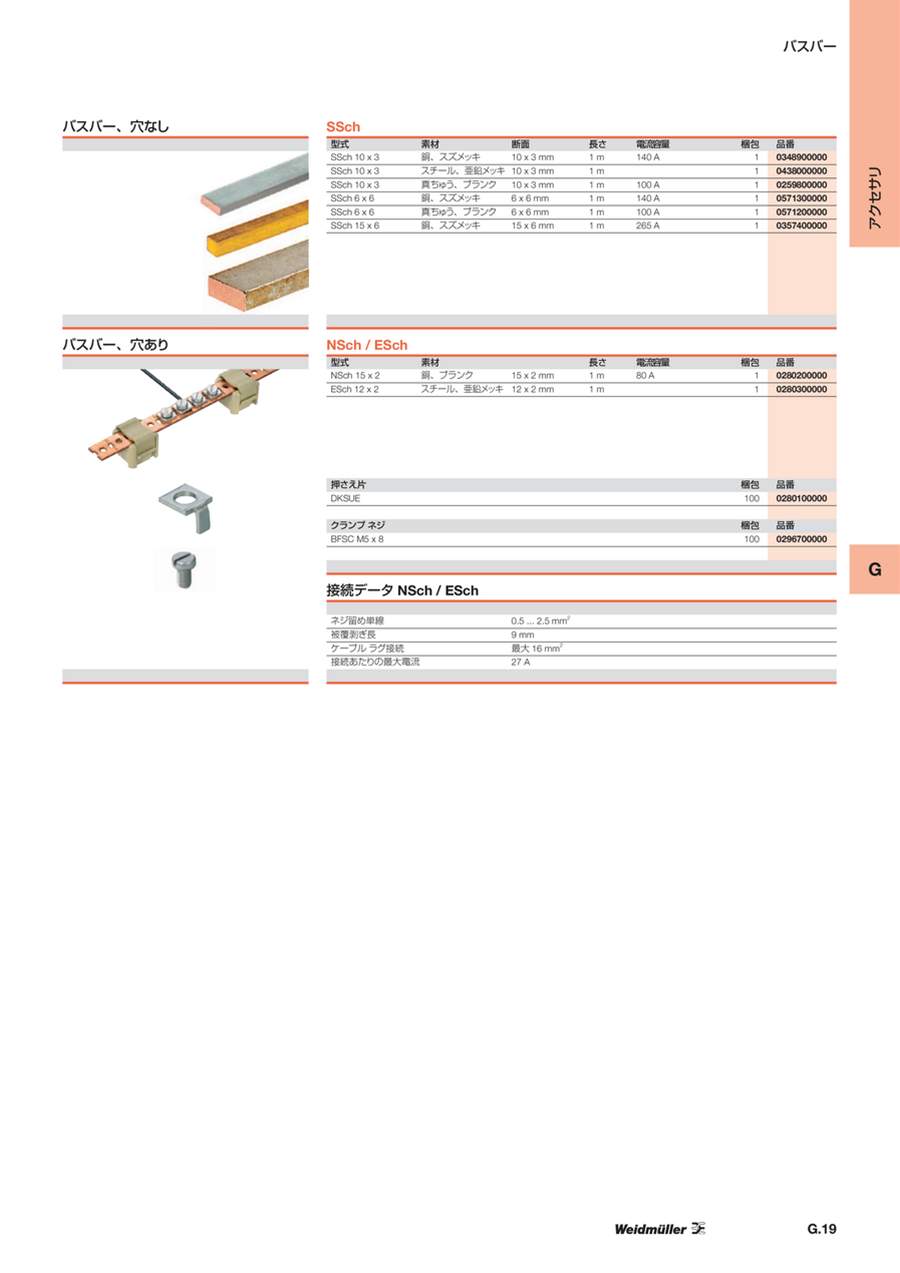

バスバー SSCH シリーズ

バスバー。

【特長】
・スイッチギアや制御回路上の中性線（N=ニュートラル線）やアース線（=PE）を一括して処理するためのバスバー／アースバーおよび電線を固定するクランプが用意されています。
・EMC対策としてのシールド線の処理もこれら製品を使うことで簡単に処理できます。
・何本もの中性線やアース線を限られたスペースで接続する場合に便利です。
・SSchの場合ZBにて電線を接続します。
・ZBはバー上を左右に動かせるので任意の位置で電線を接続できます。
・NSchやESchはバー上に等間隔に角穴とタップ穴があいておりバーに電線を置き上からDSで押さえます。
・その際DSの凸部を角穴に差込むことにより電線の保持力が増します。
・電線はサイズにもよりますが1mあたり最大70本まで接続できます。
