未確定：候補が2型番あります。
種類
~mm製品高さ(mm)
~mm- 45
- 65
ベース部高さ(mm)
~mm- 45
- 65
CAD
- 2D
出荷日
- すべて
- 当日出荷可能
配線ブラケット【14個入り】
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 22,611円～24,216円
- 税込単価
- 24,872円～26,638円
電線収容スペースを持つブラケットとベースレールを一体成形している配線ブラケット...
詳細情報を確認する- 製品幅 (mm)
- 50
- 材質
- アルミニウム
- パック入り数 (個)
- 14
- 表面処理
- アルマイト処理
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
未確定：候補が2型番あります。
商品仕様
配線ブラケットの詳細
- 使用温度：-30～+100℃
- 材質：アルミニウム（表面アルマイト処理）
- 色相：シルバー
- 取付孔により取付面にネジ止め
- 配線孔と開口部から配線
配線ブラケット イメージ
配線ブラケット 断面図
配線ブラケットの寸法
（単位：mm）
| 品番 | W | H | 定尺 | 材質 | 梱包数 |
|---|---|---|---|---|---|
| KWB-45 | 50 | 45 | 1,000 | アルミニウム | 14本 |
| KWB-65 | 50 | 65 |
詳細情報
基本情報
電線収容スペースを持つブラケットとベースレールを一体成形している配線ブラケット。
【特長】
・電線収容スペースの前面に端子台等、各種制御パーツの取付ができ盤内の省スペース配線が可能。
・電線収容スペースとベースレールが一体となっている為、盤内への取付が一度で済み工数が削減。
・配線孔と開口部よりin-outの配線。
・配線孔は面取り加工。
【用途】
・筐体内の小型化、省スペース化に効果を発揮。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

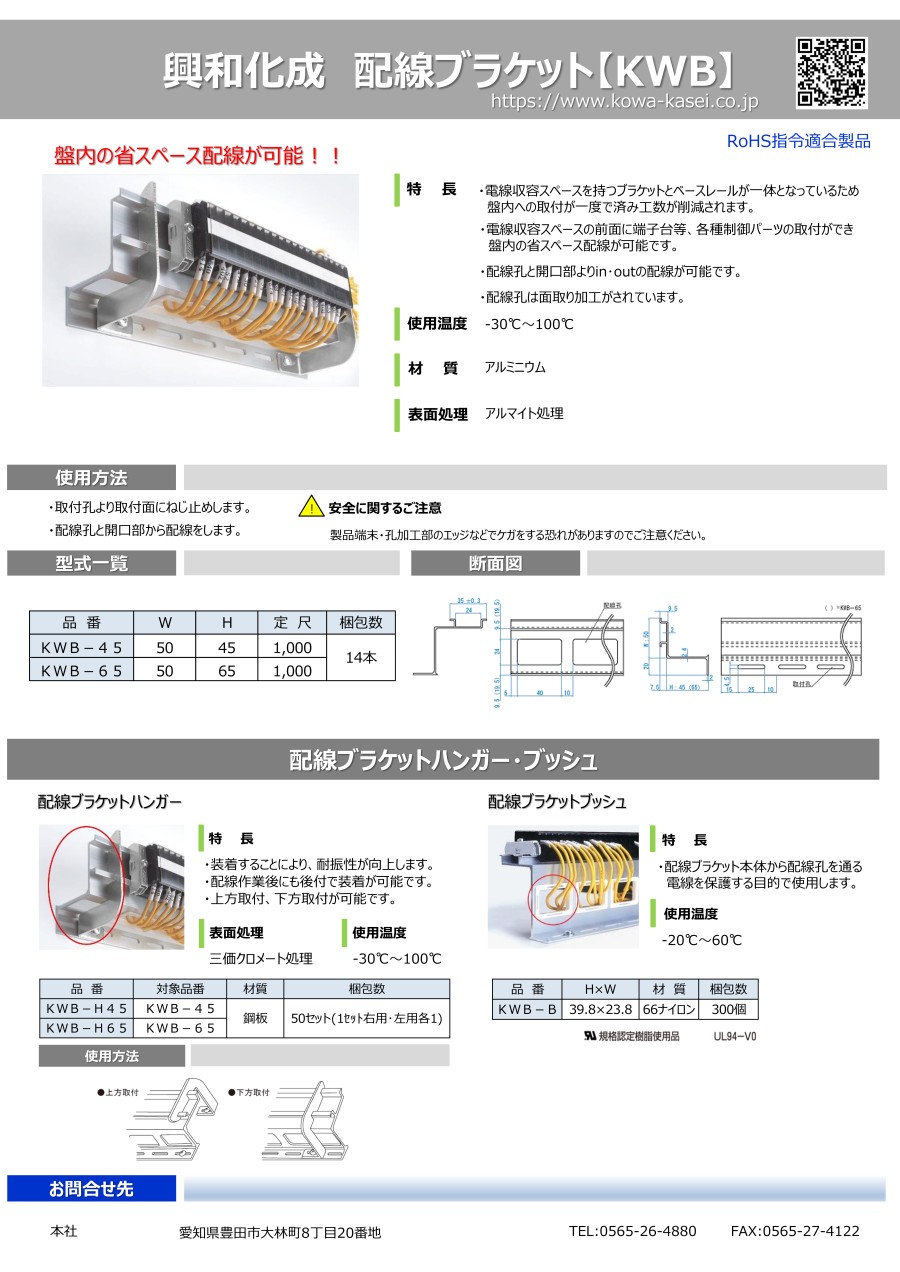

カタログ
