熱収縮シールドチューブ（KHSSTシリーズ）【10個入り】
- 通常単価(税別)
- 11,077円～22,615円
- 税込単価
- 12,185円～24,877円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
チューブの内側に導電布をインサートした、熱収縮チューブです。【特長】・結束とシールドが同時に行えます。...
詳細を確認- 高温収縮製品は、ヒートガン加熱では温度のムラが発生して上手く収縮できません。電気炉での均一加熱を推奨します。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
チューブの内側に導電布をインサートした、熱収縮チューブの特長
商品参考図
| 材質 | 放射線架橋ポリオレフィン+導電布 |
|---|---|
| 定尺 | 1000mm |
| 使用温度 | -20℃～60℃ |
型式一覧
| 品番 | 収縮前内径 | 完全収縮後内径 | 完全収縮後肉厚 | 長さ（mm） |
|---|---|---|---|---|
| 最小値（mm）D | 最大値（mm）d | 最小値（mm）W | ||
| KHSST-6 | 6.6 | 3.0 | 0.56 | 1,000 |
| KHSST-8 | 8.6 | 4.0 | 0.56 | 1,000 |
| KHSST-12 | 12.7 | 6.0 | 0.56 | 1,000 |
| KHSST18 | 19.0 | 9.0 | 0.76 | 1,000 |
商品特性説明図
- 収縮比／2:1
- 縦方向収縮率／-5%（最大）
- 難燃性／UL224 VW-1
収縮前・収縮後説明図
- D：収縮前チューブ内径
- d：収縮後チューブ内径
- W：チューブ収縮後肉厚
シールド効果
電解グラフ
磁界グラフ
詳細情報
基本情報
チューブの内側に導電布をインサートした、熱収縮チューブです。
【特長】
・結束とシールドが同時に行えます。
・熱収縮チューブ内に導電布をインサートしています。
・ハーネス端末処理と同時にシールド対策を付加します。
【用途】
・配線を通し、熱をかけることで、結束とシールドが同時に行えます。
・狭い場所や細い配線に最適します。
ご注意
- 高温収縮製品は、ヒートガン加熱では温度のムラが発生して上手く収縮できません。電気炉での均一加熱を推奨します。

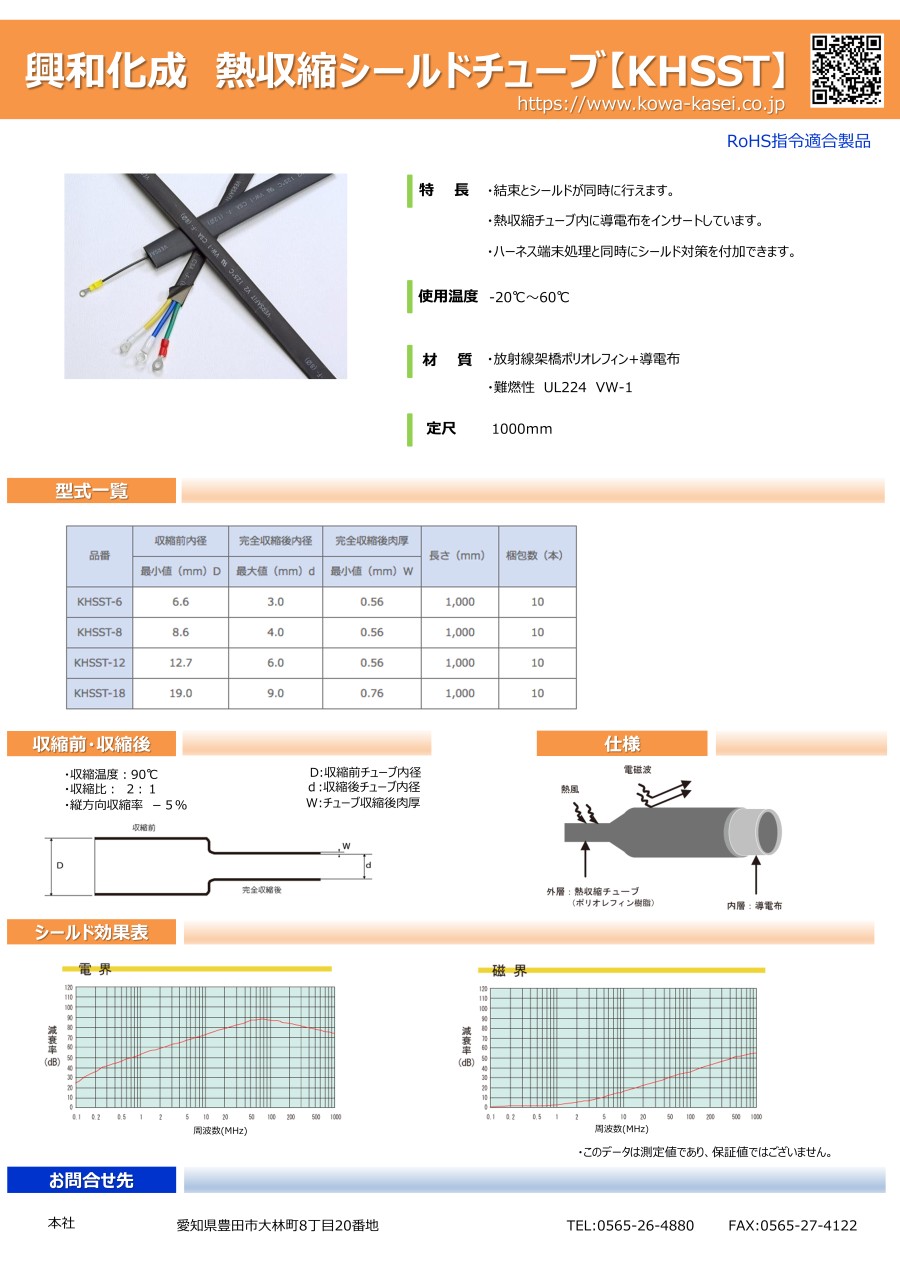

カタログ
熱収縮シールドチューブ（KHSSTシリーズ）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q製品の定尺はいくつですか？
A
1000㎜となります。
