ノイズプロテクトチューブ マジックタイプ
- 通常単価(税別)
- 34,279円～82,164円
- 税込単価
- 37,707円～90,380円
マジックテープタイプのノイズプロテクトチューブです。【特長】・一体型となっているため、従来の2ピース毎...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
ノイズプロテクトチューブマジックタイプの外観
カラー：ブラック
定尺：25m
使用温度：-15～+70℃
ノイズプロテクトチューブマジックタイプの断面図
ノイズプロテクトチューブマジックタイプの特徴
| 品番 | 呼径 | 定尺 | 材質・特性 |
|---|---|---|---|
| KAT-20 | 20φ | 25m | ・シート部 難燃性軟質塩化ビニール ＋PET＋アルミ箔 ＋1.25sq編組線 （平編スズメッキ銅線） ・嵌合部 マジックテープ オス・メステープ巾16mm |
| KAT-25 | 25φ | ||
| KAT-30 | 30φ | ||
| KAT-40 | 40φ | ||
| KAT-50 | 50φ | ||
| KAT-70 | 70φ | ||
| KAT-100 | 100φ |
シート部 VTM-0の場合
シールド効果
シールド効果電界のグラフ
シールド効果磁界のグラフ
詳細情報
基本情報
マジックテープタイプのノイズプロテクトチューブです。
【特長】
・一体型となっているため、従来の2ピース毎のカードホルダーに比べて貼付作業の大幅な省力化が実現します。
・マジックテープで手軽に電線の保護結束と同時にノイズ対策が可能です。
・マジックテープによる嵌合のため工具無しで簡単に着脱できます。
・サイズは20Φ～100Φまで7サイズあり、配線にピッタリな被覆が可能です。
・ノイズ対策用としてシールド効果の高いアルミ箔を使用したマジックチューブです。
・柔軟な材質でどんな形状にもフィットし、スマートな外観を作り上げます。
【用途】
・溶着部分に沿って自由に切断してご使用可能です。

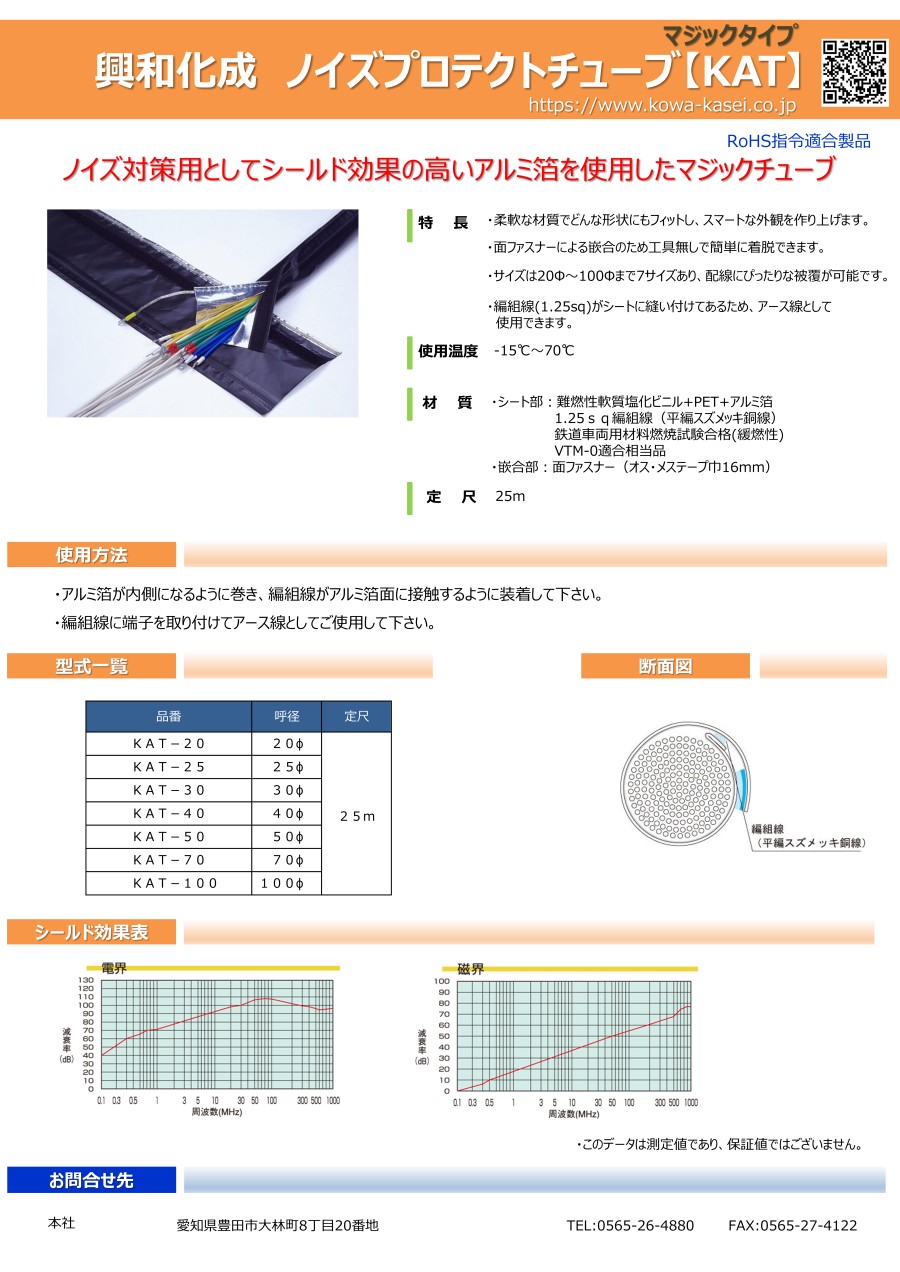

カタログ
商品担当おすすめ
ミスミからのコメント
この度はお客様にご心配をおかけし申し訳ございませんでした。 ノイズの発生源ではないところにご使用された場合、他の箇所からノイズが入ってしまう可能性がございます。 ご確認の程よろしくお願いいたします。 また、弊社カタログにも上記内容を文言として追加させていただきます。 お客様に安心してご利用頂けます様努力致しますので、引き続きご愛顧の程よろしくお願い致します。
