興和化成

配線ダクト（KDシリーズ）（上部切り込みなし）【1～50個入り】

Name: 配線ダクト（KDシリーズ）（上部切り込みなし）【1～50個入り】
Brand: 興和化成
SKU: 222000192750
Rating: 4.3 (64 reviews)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

4.3

平均満足度4.3

この商品のレビューをみる（64件）

この商品のFAQをみる（3件）

通常単価(税別): 743円～37,423円特別価格

税込単価: 817円～41,165円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

興和化成

ノンハロ難燃PPダクト KDEPシリーズ

4.3

通常価格(税別)： 3,620円 (税込価格：3,982円)

通常出荷日：1 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

興和化成

ノンハロ難燃PPダクト KDEP-1010-20-M

通常価格(税別)： 10,618円 (税込価格：11,680円)

通常出荷日：1 日目

【特長】・豊富なサイズバリエーションによる様々なニーズに対応可能【用途】・制御...

詳細情報を確認する

材質
硬質塩化ビニール
カラー
グレー

ご注意

北海道・沖縄への配送については、ご注文から到着まで1週間程かかります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
本シリーズは全て全長2000mmのため、特別送料1,000円（税別）がかかります。
特別送料はカートに入れた時点で小計に含まれております。

未確定：候補が186型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

配線ダクト

製品基本情報

全長：2000mm/材質：硬質塩化ビニール（自己消火性 94V-0）/カラー：グレー/規格：UL/CSA/使用温度：-20℃～50℃
UL規格認定樹脂使用、UL規格認定製品

側孔タイプの特長紹介

Hタイプ

標準サイズの側孔。
内部が見えにくいため外観上きれいに仕上がる。
サイズバリエーションも一番多い。

Tタイプ

ニッパー等で接合部をカットできる

標準サイズの側孔に上部途中までスリットが入っている。
ニッパー等簡易な工具で接合部をカットできる。

LLタイプ

電線接続ピッチと近いため配線がしやすい

側孔サイズが一番大きなタイプ。
側孔のピッチが25mmとなっており機器の電線接続ピッチと近いため配線がしやすい。

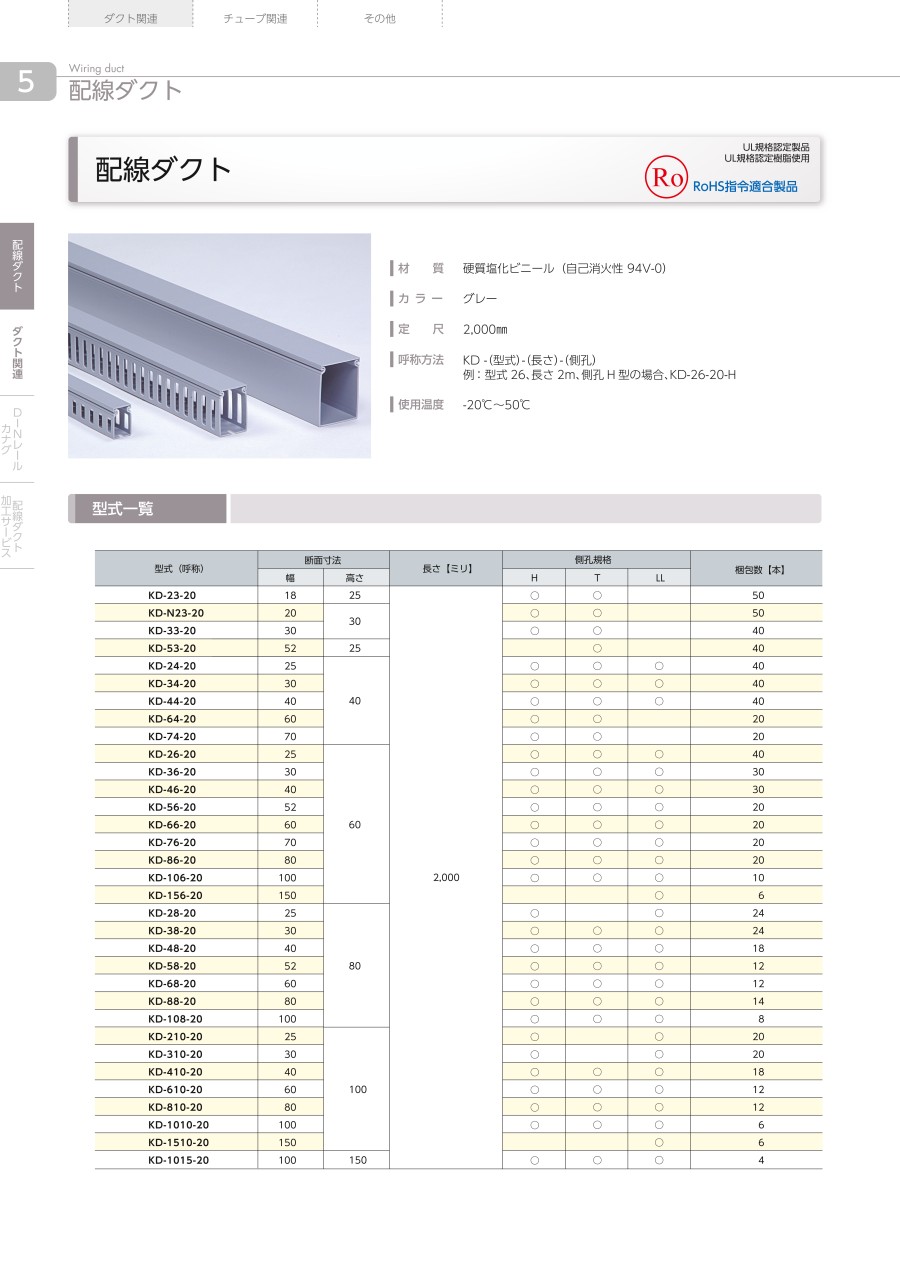

型式一覧

形式（呼称）	断面寸法		長さ【ミリ】	側孔規格
形式（呼称）	幅	高さ	長さ【ミリ】	H	T	LL
KD-23-20	18	25	2000	○
KD-N23-20	20	30			○
KD-33-20	30	30		○
KD-24-20	25	40		○	○	○
KD-34-20	30			○	○	○
KD-44-20	40			○	○	○
KD-64-20	60			○	○
KD-74-20	70			○	○
KD-26-20	25	60		○	○	○
KD-36-20	30			○	○	○
KD-46-20	40			○	○	○
KD-56-20	52			○	○	○
KD-66-20	60			○	○	○
KD-76-20	70			○	○	○
KD-86-20	80				○
KD-106-20	100			○	○	○
KD-156-20	150					○
KD-28-20	25	80		○
KD-38-20	30			○	○	○
KD-48-20	40			○	○	○
KD-58-20	52			○	○	○
KD-68-20	60			○	○	○
KD-88-20	80			○	○	○
KD-108-20	100			○	○	○
KD-210-20	25	100		○		○
KD-310-20	30			○		○
KD-410-20	40			○	○	○
KD-610-20	60			○	○	○
KD-810-20	80			○	○	○
KD-1010-20	100			○	○	○
KD-1510-20	150					○
KD-1015-20	100	150		○	○	○

特性（物性）

項目		単位	標準値
比重	JIS K-7112	-	1.47
引っ張り強さ	JIS K-7113	Mpa	35以上
伸び	JIS K-7113	％	100以上
シャルピー衝撃値	JIS K-7111	KJ/m²	8.8以上
柔軟温度	JIS K-6745	℃	73±3
ロックウェル硬度	JIS K-7202	-	112
体積固有抵抗	ASTM D257	Ω-m	＞10¹³
耐電圧	JIS -C8430	KV/mm	＞40
誘電率		PF/m	29
比熱		J/（kg・K）	1200
熱膨張係数			7×10^-5

UL規格認定

規格認定製品 No. E139917 / 規格製品樹脂使用 No. E171549

規格認定製品 No.E139917/規格製品樹脂使用 94V-0 No.E171549

CSA規格認定

規格認定製品 FILE No.111357

※ KD-28、58、310はCSA申請中。

開発秘話

現状に甘んじることなく、理想のダクトを追及して開発を継続しております。今後もトップメーカーとしてより高い品質とサービスを提供してまいります。

型番リスト

表示件数

型番

幅

(mm)

高さ

(mm)

全長

(mm)

側孔形状

規格

パック入り数

(個)

RoHS?

最小発注数量

18	25	2000	H	UL/CSA	-	-	1個
18	25	2000	H	UL/CSA	10	-	1パック 10個入り
18	25	2000	H	UL/CSA	50	-	1パック 50個入り
25	40	2000	H	UL/CSA	1	10	1個
25	40	2000	H	UL/CSA	10	-	1パック 10個入り
25	40	2000	H	UL/CSA	40	10	1パック 40個入り
25	40	2000	LL	UL/CSA	40	10	1パック 40個入り
25	40	2000	T	UL/CSA	1	10	1個
25	40	2000	T	UL/CSA	10	-	1パック 10個入り
25	40	2000	T	UL/CSA	40	10	1パック 40個入り
25	60	2000	H	UL/CSA	1	10	1個
25	60	2000	H	UL/CSA	10	-	1パック 10個入り
25	60	2000	H	UL/CSA	40	10	1パック 40個入り
25	60	2000	LL	UL/CSA	1	10	1個
25	60	2000	LL	UL/CSA	10	-	1パック 10個入り
25	60	2000	LL	UL/CSA	40	10	1パック 40個入り
25	60	2000	T	UL/CSA	1	10	1個
25	60	2000	T	UL/CSA	10	-	1パック 10個入り
25	60	2000	T	UL/CSA	40	10	1パック 40個入り
25	80	2000	H	UL	1	10	1個
25	80	2000	H	UL	10	-	1パック 10個入り
25	80	2000	H	UL	24	10	1パック 24個入り
30	30	2000	H	UL/CSA	1	10	1個
30	30	2000	H	UL/CSA	10	-	1パック 10個入り
30	30	2000	H	UL/CSA	-	-	1パック 40個入り
30	40	2000	H	UL/CSA	1	10	1個
30	40	2000	H	UL/CSA	10	-	1パック 10個入り
30	40	2000	H	UL/CSA	40	10	1パック 40個入り
30	40	2000	LL	UL/CSA	40	10	1パック 40個入り
30	40	2000	T	UL/CSA	1	10	1個
30	40	2000	T	UL/CSA	10	-	1パック 10個入り
30	40	2000	T	UL/CSA	40	10	1パック 40個入り
30	60	2000	H	UL/CSA	1	10	1個
30	60	2000	H	UL/CSA	10	-	1パック 10個入り
30	60	2000	H	UL/CSA	30	10	1パック 30個入り
30	60	2000	LL	UL/CSA	1	10	1個
30	60	2000	LL	UL/CSA	10	-	1パック 10個入り
30	60	2000	LL	UL/CSA	30	10	1パック 30個入り
30	60	2000	T	UL/CSA	1	10	1個
30	60	2000	T	UL/CSA	10	-	1パック 10個入り
30	60	2000	T	UL/CSA	30	10	1パック 30個入り
30	80	2000	H	UL/CSA	1	10	1個
30	80	2000	H	UL/CSA	10	-	1パック 10個入り
30	80	2000	H	UL/CSA	24	10	1パック 24個入り
30	80	2000	LL	UL/CSA	1	10	1個
30	80	2000	LL	UL/CSA	10	-	1パック 10個入り
30	80	2000	LL	UL/CSA	24	10	1パック 24個入り
30	80	2000	T	UL/CSA	1	10	1個
30	80	2000	T	UL/CSA	10	-	1パック 10個入り
30	80	2000	T	UL/CSA	24	10	1パック 24個入り
40	40	2000	H	UL/CSA	1	10	1個
40	40	2000	H	UL/CSA	10	-	1パック 10個入り
40	40	2000	H	UL/CSA	40	10	1パック 40個入り
40	40	2000	LL	UL/CSA	40	10	1パック 40個入り
40	40	2000	T	UL/CSA	1	10	1個
40	40	2000	T	UL/CSA	10	-	1パック 10個入り
40	40	2000	T	UL/CSA	40	10	1パック 40個入り
40	60	2000	H	UL/CSA	1	10	1個
40	60	2000	H	UL/CSA	10	-	1パック 10個入り
40	60	2000	H	UL/CSA	30	10	1パック 30個入り

通常単価(税別) (税込単価)	通常出荷日

743円 ( 817円 )	1日目
6,714円 ( 7,385円 )	9日目
20,429円 ( 22,472円 )	9日目
1,630円 ( 1,793円 )	1日目
7,429円 ( 8,172円 )	6日目
26,340円 ( 28,974円 )	9日目
26,340円 ( 28,974円 )	9日目
1,630円 ( 1,793円 )	1日目
7,429円 ( 8,172円 )	6日目
26,340円 ( 28,974円 )	9日目
1,763円 ( 1,939円 )	1日目
9,571円 ( 10,528円 )	6日目
30,535円 ( 33,589円 )	9日目
1,746円 ( 1,921円 )	1日目
9,571円 ( 10,528円 )	6日目
30,535円 ( 33,589円 )	9日目
1,746円 ( 1,921円 )	1日目
9,571円 ( 10,528円 )	6日目
30,535円 ( 33,589円 )	9日目
2,224円 ( 2,446円 )	1日目
15,429円 ( 16,972円 )	6日目
25,046円 ( 27,551円 )	9日目
1,630円 ( 1,793円 )	1日目
8,143円 ( 8,957円 )	9日目
25,843円23,258円 ( 25,584円 )	9日目
1,767円 ( 1,944円 )	1日目
7,857円 ( 8,643円 )	6日目
28,309円25,478円 ( 28,026円 )	9日目
28,309円 ( 31,140円 )	9日目
1,767円 ( 1,944円 )	1日目
7,857円 ( 8,643円 )	6日目
28,309円 ( 31,140円 )	9日目
1,987円 ( 2,186円 )	1日目
8,857円 ( 9,743円 )	6日目
25,785円 ( 28,364円 )	9日目
1,987円 ( 2,186円 )	1日目
8,857円 ( 9,743円 )	6日目
25,785円 ( 28,364円 )	9日目
1,987円 ( 2,186円 )	1日目
8,857円 ( 9,743円 )	6日目
25,785円 ( 28,364円 )	9日目
2,503円 ( 2,753円 )	1日目
11,857円 ( 13,043円 )	6日目
27,285円 ( 30,014円 )	9日目
2,503円 ( 2,753円 )	1日目
11,857円 ( 13,043円 )	6日目
27,285円 ( 30,014円 )	9日目
2,503円 ( 2,753円 )	1日目
11,857円 ( 13,043円 )	6日目
27,285円 ( 30,014円 )	9日目
1,993円 ( 2,192円 )	1日目
9,214円 ( 10,135円 )	6日目
33,517円 ( 36,869円 )	9日目
33,517円 ( 36,869円 )	9日目
1,993円 ( 2,192円 )	1日目
9,214円 ( 10,135円 )	6日目
33,517円 ( 36,869円 )	9日目
2,153円 ( 2,368円 )	1日目
11,000円 ( 12,100円 )	6日目
28,087円 ( 30,896円 )	9日目

基本情報

基本情報

【特長】
・豊富なサイズバリエーションによる様々なニーズに対応可能
【用途】
・制御盤内や各種装置の機械回りの配線結束、配線保護に最適

ご注意

北海道・沖縄への配送については、ご注文から到着まで1週間程かかります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
本シリーズは全て全長2000mmのため、特別送料1,000円（税別）がかかります。
特別送料はカートに入れた時点で小計に含まれております。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
配線ダクト（上部切り込みなし）
上蓋がしっかり固定する上部切り込みのない配線ダクト
ミスミ
鉄製省スペース用ウレタン付ケーブルクランプ KSシリーズ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

配線ダクト（KDシリーズ）（上部切り込みなし）のレビュー

4.3平均満足度：4.364件のレビュー

星5
50%
星4
38%
星3
9%
星2
3%
星1
0%

制御盤

満足度：2.02017/02/08

ほしいサイズのものに限って１箱単位なので困ってしまいます。１度にそんなに大量に使用しないです。

3人が参考にしています。

制御盤に

満足度：3.02016/12/09

扱いやすいのでいつも購入していますが、型式によっては１箱単位！多過ぎる場合もあります。しかもメーカー直送なのに３日後...もっと読む

3人が参考にしています。

制御盤の配線

満足度：5.02019/12/09

配線できる面積が限られていたため背の高いものを購入線を収めることができました。

1人が参考にしています。

制御盤内の配線

満足度：5.02018/07/05

あまり使わないサイズが急に必要になり１本でも単価が安く即納なのですごく助かりました。

1人が参考にしています。

機械設備制御盤の配線

満足度：4.02018/02/08

色々な種類があり用途に分けて使用しました。特に海外向けの設備では客先要望で、配線に直接手で触ることができないようにする...もっと読む

1人が参考にしています。

64件全て見る

よくあるご質問（FAQ）

Qダクトカバーのみの販売は行っていますか？

大変申し訳ございませんが、ダクトカバーのみの販売は行っておりません。

Q屋外で使用可能ですか？

PVCは耐候性に優れていますが、屋内（又は筐体内）での使用を想定しております。屋外露出配管としてのご使用は控えてくださいますようお願いします

Q耐油性、耐薬品性はありますか？

一般的な硬質塩化ビニルの材質特性として耐油性・耐薬品性は優れております。
