ノイズプロテクトチューブ80μm マジックタイプ
KAT80-20の仕様・寸法情報
固定方式
マジックテープ
シールド対応
あり
用途・特殊機能
難燃
内径(mm)
φ20
全長(m)
25
色
ブラック
工具使用
なし
材質
難燃性塩化ビニール
商品情報
高いシールド効果を持つマジックタイプの配線保護チューブの特長
商品参考図
| カラー | ブラック |
|---|---|
| 定尺 | 25m |
| 使用温度 | -15℃～70℃ |
型式一覧
| 品番 | 呼径 | 定尺 | 材質・特性 |
|---|---|---|---|
| KAT80-20 | 20φ | 25m | ・シート部 難燃性軟質塩化ビニール +PET+アルミ箔 +1.25sq編組線 （平編スズメッキ銅線） ・嵌合部 マジックタイプ |
| KAT80-25 | 25φ | ||
| KAT80-30 | 30φ | ||
| KAT80-40 | 40φ | ||
| KAT80-50 | 50φ | ||
| KAT80-70 | 70φ | ||
| KAT80-100 | 100φ |
シールド効果
電解グラフ
磁界グラフ
詳細情報
基本情報
高いシールド効果を持つマジックタイプの配線保護チューブ。
【特長】
・ノイズ対策用としてシールド効果の高いアルミ箔を使用したマジックチューブ。
・マジックテープによる嵌合のため工具なしで簡単に着脱できる。
【用途】
・配線に巻くことで、配線から発生するノイズをアース線を通して外に逃がす。

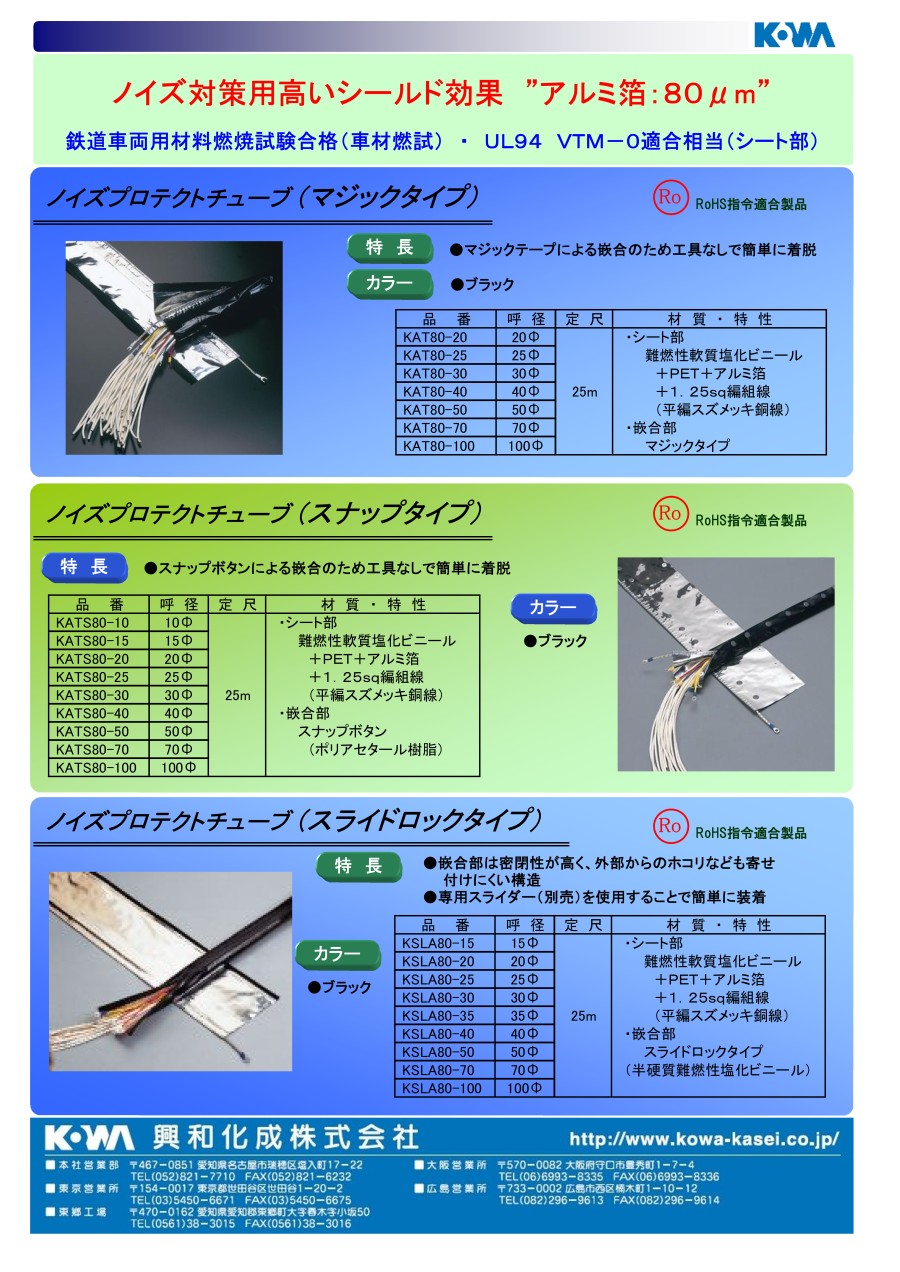

カタログ
ノイズプロテクトチューブ80μm マジックタイプの型番KAT80-20のページです。
型番KAT80-20に関する仕様情報を記載しております。
ノイズプロテクトチューブ80μm マジックタイプのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q通常のノイズプロテクトチューブと何が違うのですか？
A
使用しているアルミ箔の厚みが違います。こちらの方が厚いアルミ箔（80μm）を使用している為、より高いシールド効果が期待出来ます。
